42 AVENTICS | MSN | R499050100–BDL–001–AB
1

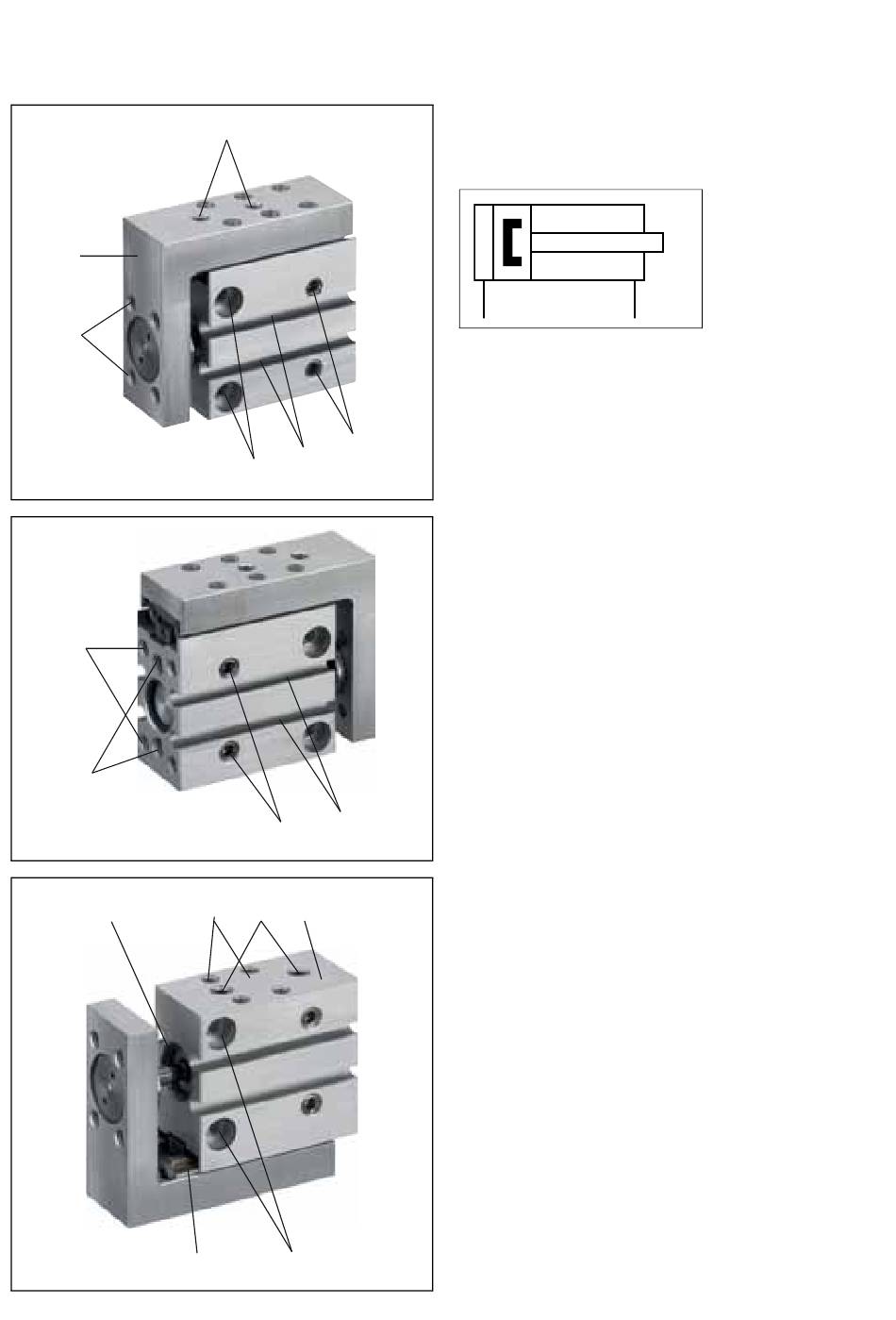

Vista geral do produto

5
6
4
7
1
6
7
8
3
8
7
4 7 2
3
9
(1) Acionamento
Cilindro propulsor de ação dupla
(2) Corpo básico
(3) Furos roscados/de passagem
para fixação do minicarro
(4) Furos roscados
para fixação do minicarro
(5) Carro porta-ferramenta com placa
dianteira
(6) Furos roscados
para fixação de cargas úteis
(7) Conexões pneumáticas
O equipamento é fornecido com as conexões
pneumáticas laterais fechadas.
(8) Ranhuras de sensor
para a fixação lateral de comutadores de
cilindros em ambos os lados do corpo básico
(9) Sistema de guia
com guia de esferas de precisão integrado
