2 AVENTICS | MSN | R499050100–BDL–001–AB

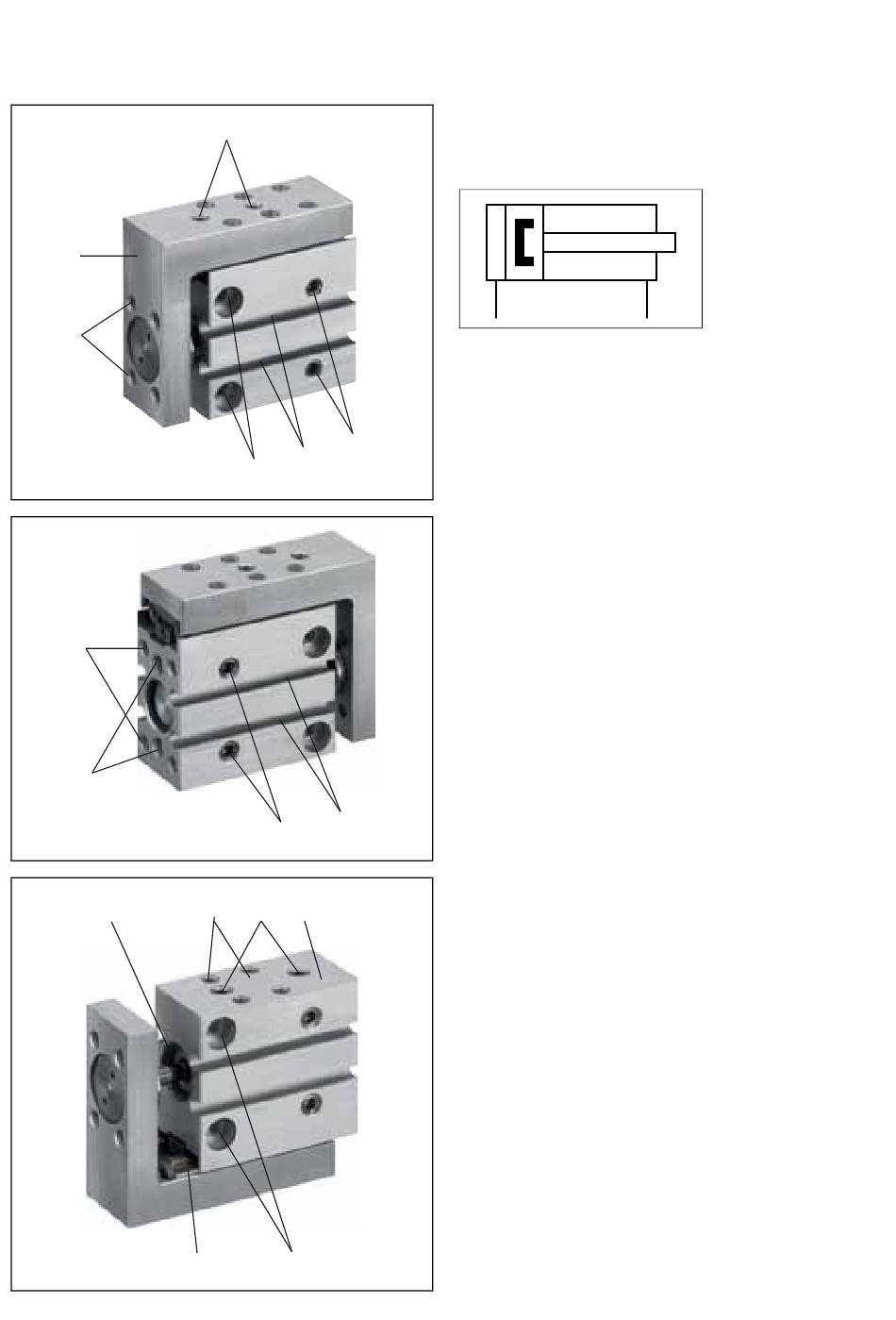

1 Produktübersicht
5
6
4
7
1
6
7
8
3
8
7
4 7 2
3
9
(1) Antrieb
Doppeltwirkender Antriebszylinder
(2) Grundkörper
(3) Gewinde-/Durchgangsbohrungen
zur Befestigung des Minischlitten
(4) Gewindebohrungen
zur Befestigung des Minischlitten
(5) Schlitten mit Frontplatte
(6) Gewindebohrungen
zur Befestigung von Nutzlasten
(7) Druckluftanschlüsse
Die seitlichen und unteren
Druckluftanschlüsse sind im Lieferzustand
verschlossen.
(8) Sensornuten
für die beidseitige, seitliche
Zylinderschalterbefestigung am Grundkörper
(9) Führungssystem
mit integrierter Präzisions-Kugelführung
