Vista general del producto

5
6
4
7
1
6
7
8
3
8
7
4 7 2
3
9

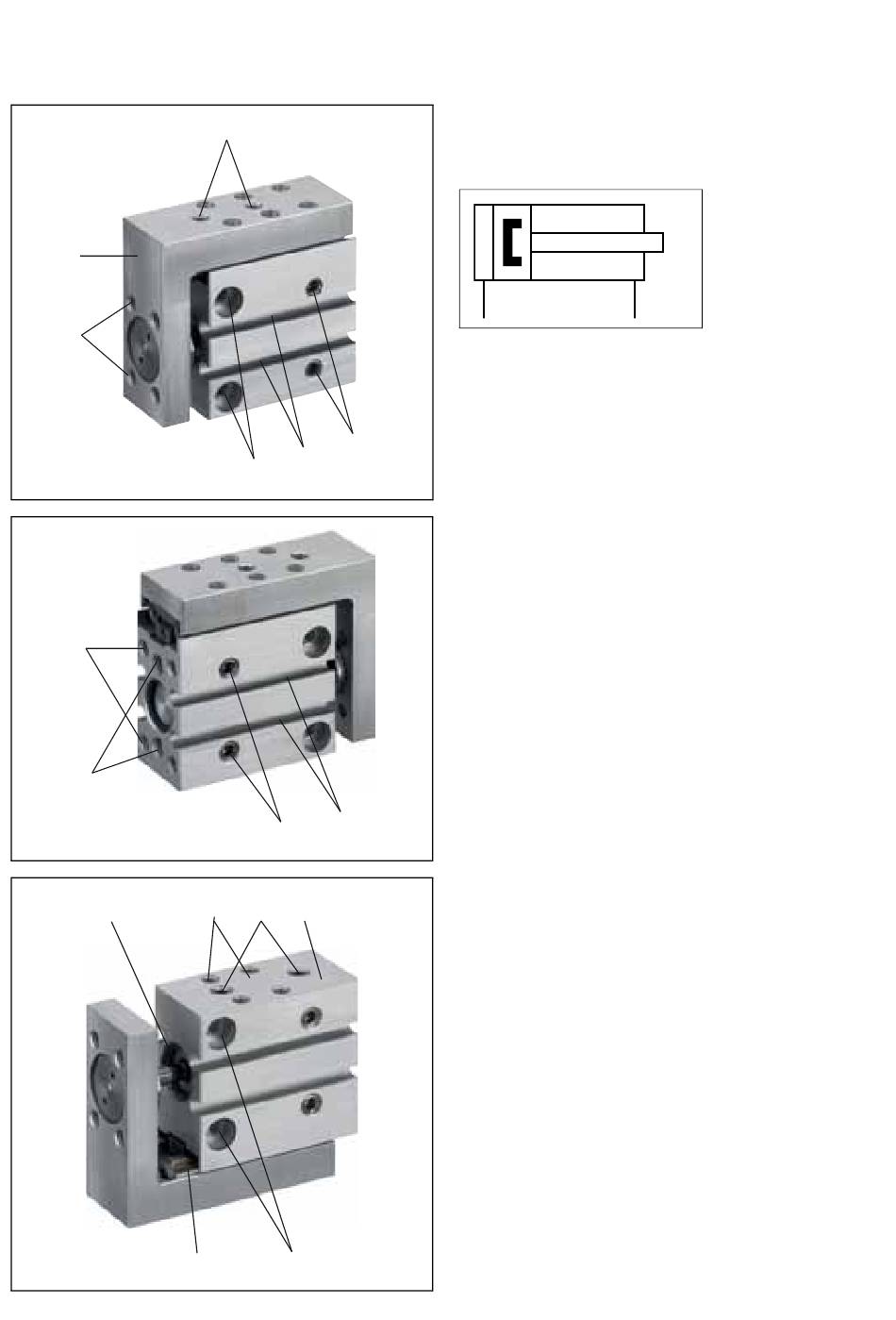

(1) Accionamiento
Cilindro motor de doble efecto
(2) Cuerpo básico
(3) Agujeros roscados y de paso
para fijar la mini cuna
(4) Agujeros roscados
para fijar la mini cuna
(5) Cunas con placa frontal
(6) Agujeros roscados
para fijar cargas útiles
(7) Conexión de aire comprimido
las conexiones de aire comprimido laterales e
inferiores vienen cerradas.
(8) Ranuras de detector
para la fijación bilateral del interruptor del
cilindro lateral en el cuerpo básico
(9) Sistema de guiado
con guía de bolas de precisión integrada
