ferromagnétiques se trouvant à proximité du
système de détection peuvent nuir à son bon
fonctionnement.
Pour la détection de la position de fin de
course des chariots, les
détecteurs de position « Pico » doivent être
montés dans les rainures de capteurs
comme indiqué sur le schéma.
Type MSN-6
Distance de *
sécurité X1
Distance de *
sécurité X2
* * en préparation
6

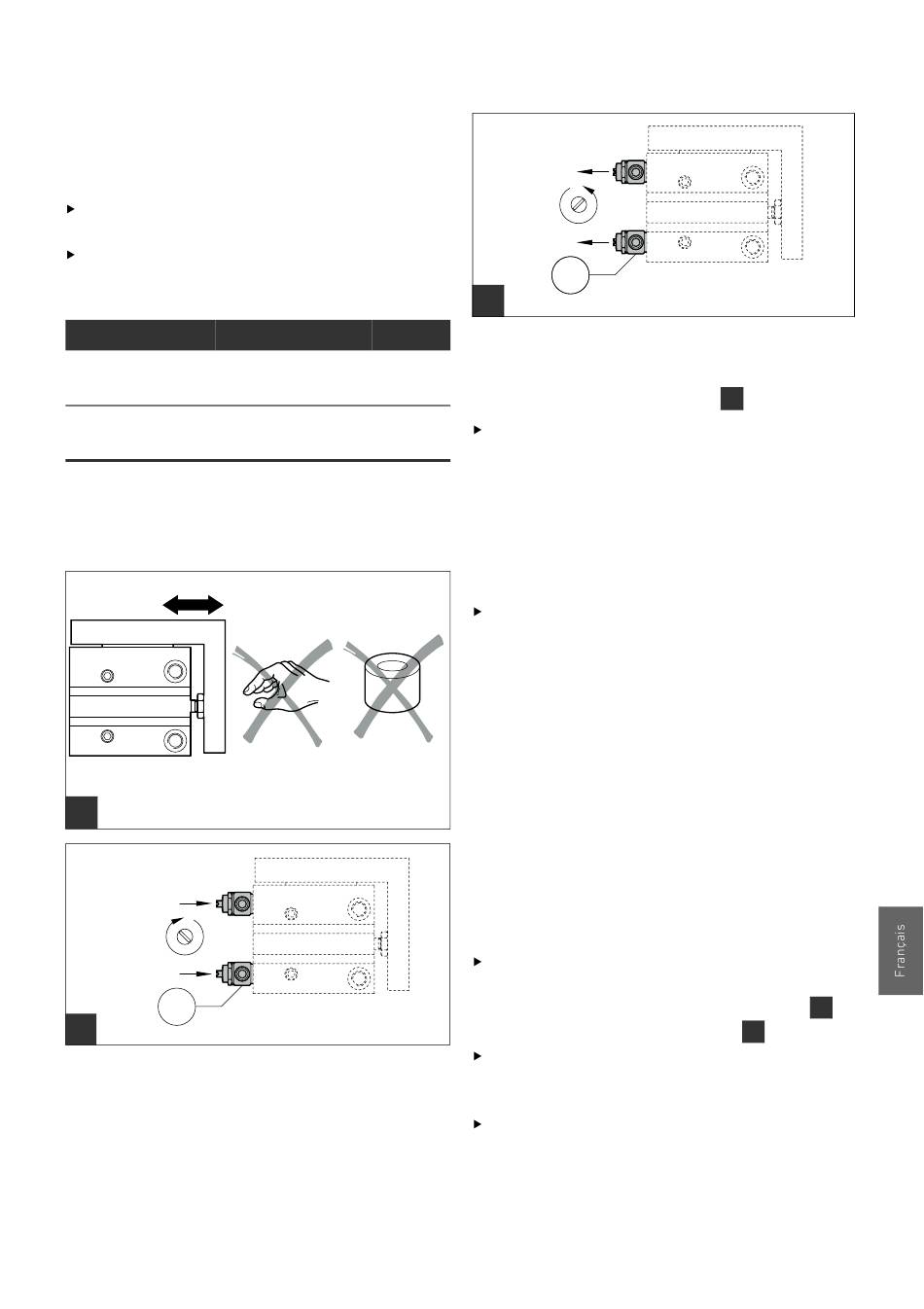

Mise en service

00117691
1
1
2
AVENTICS | MSN | R499050100–BDL–001–AB
MSN-10 MSN-16
6.1
* *
* *
6.2
Voir les remarques du chapitre 3 Montage et
fixation.
6.3
masse mobile = charge utile + masse des
chariots + masses supplémentaires (par ex.
élèments de fixation de la charge utile).
6.4
1. d'abord pour les fermer entièrement
00117692
2. puis en les ouvrant d'un tour
Le chariot se déplace vers la fin de course.
1
3
Conditions d'utilisation pour la
mise en service
Au niveau de la zone de déplacement des
mini-chariots, assurez-vous :
– que personne ne change le sens de
déplacement des chariots (par ex.
mesures préventives par une grille de
protection),
– qu'aucun objet ne bloque le déplacement
des chariots.
Il ne devrait être possible d'atteindre les
mini-chariots que lorsque la masse mobile
est complètement immobilisée.

Fixation de la charge utile

Définition : masse mobile
Aération
Tournez les deux limitateurs de débit
unidirectionnels précédents
Assurez-vous que les conditions
d'utilisation se trouvent dans les marges
autorisées.
Aérez l'entraînement en aérant lentement
l'un des côtés.
23
00117693
1
2
3 .
