28 AVENTICS | MSN | R499050100–BDL–001–AB

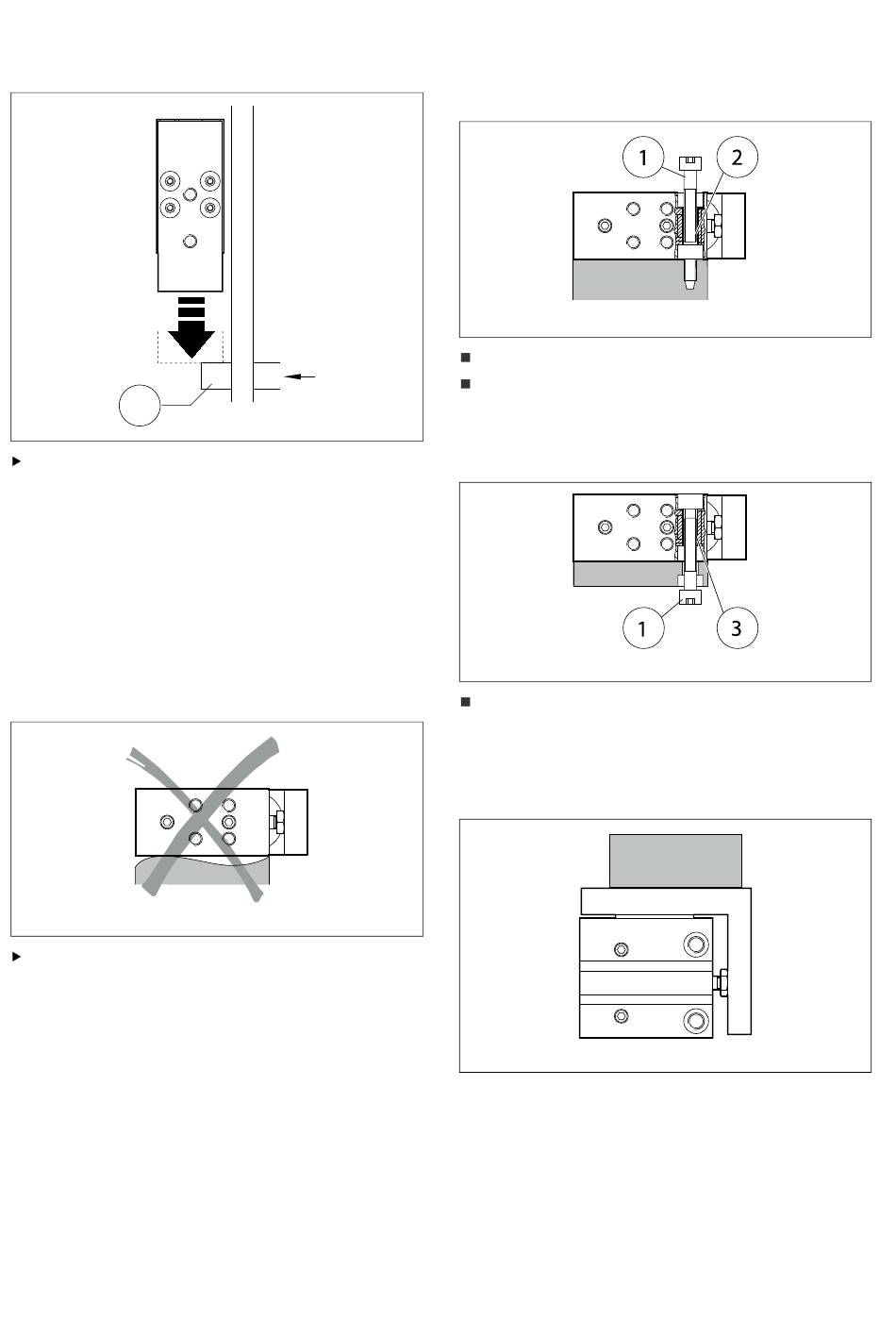

Montaggio verticale
1
Assicurarsi che la slitta raggiunga una
posizione stabile una volta ferma, p. es. il
punto più in basso con l'ausilio di perni
mobili (1). In questo modo si evita che le
masse sbattano verso il basso.
3.2 Fissaggio delle minislitte su
una superficie base
Planarità della superficie base
La minislitta deve essere fissata su una
superficie di base piana senza
deformazione né tensione con almeno due
viti di fissaggio.
00117676
00117677
Fissaggio "laterale" tramite fori
passanti
Vite di fissaggio della "minislitta" (1)
Fori passanti (2)
Fissaggio "laterale, inferiore e
posteriore" tramite fori filettati
00117679
Fori filettati (3)
3.3 Fissaggio del carico utile "m"
sulla slitta
00117680
00117678
m
