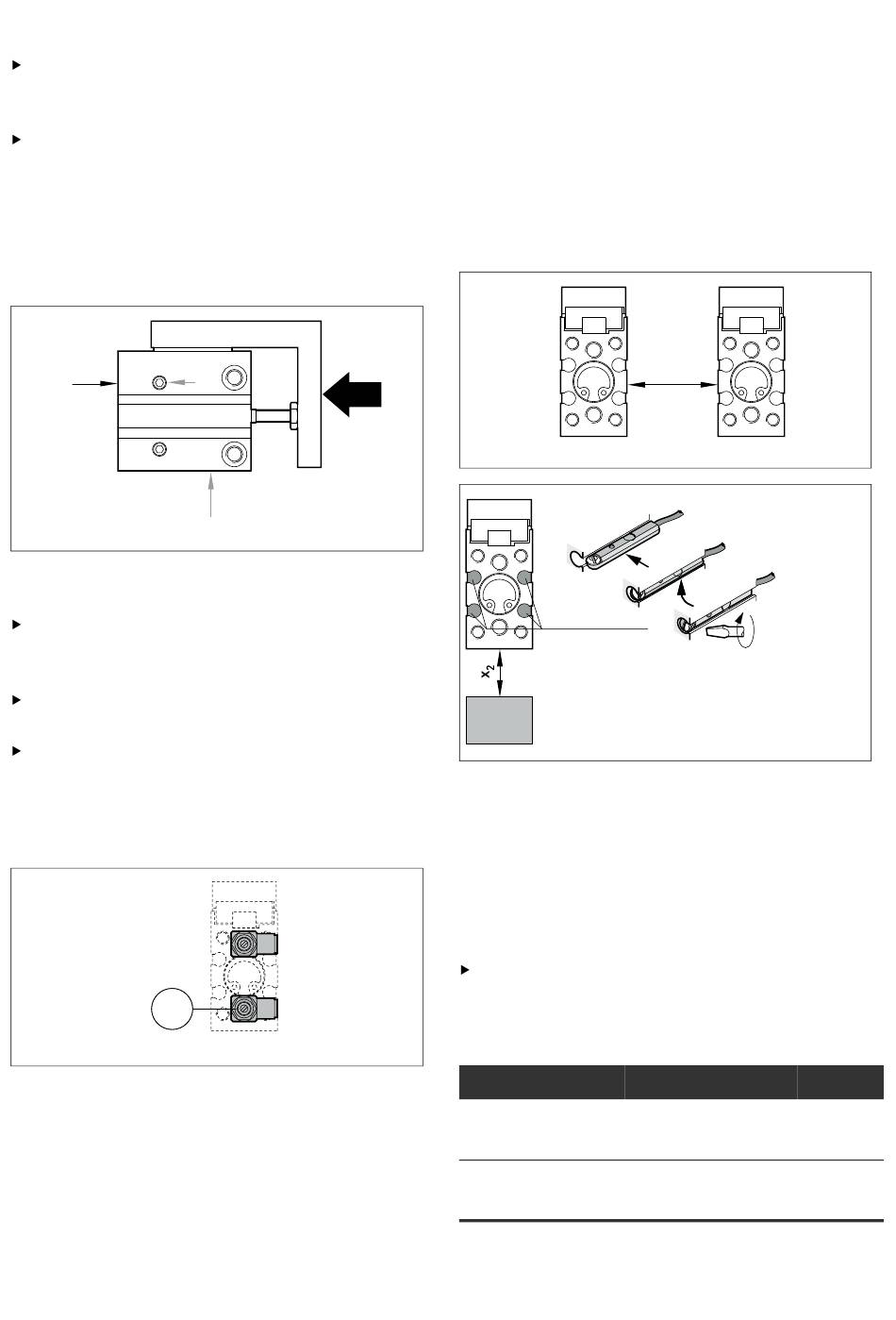

30 AVENTICS | MSN | R499050100–BDL–001–AB
L'aria compressa per precorsa e corsa di
ritorno può essere alimentata da dietro, da
sotto o lateralmente alla minislitta.
Utilizzare valvole antiritorno a
strozzamento (1) per impostare la velocità
delle slitte.
4.2 Raccordi aria compressa
"corsa di ritorno"
P
2
Installarle nel modo seguente:
Avvitare le valvole antiritorno a
strozzamento direttamente nei raccordi
dell'aria compressa
Rimuovere le coperture del trasporto dai
raccordi dell'aria compressa.
Intubare i raccordi dell'aria compressa.
4.3 Valvole antiritorno a
strozzamento
1
I raccordi laterali sono chiusi di fabbrica con
spine filettate.
P
2
P
2 00117687
00117688
5 Predisposizione
magnetica
5.1 Sicurezza di rilevazione e
montaggio degli interruttori
magnetici
00117089
1.
2.
Fe
NOTA! La funzione di rilevazione può essere
ridotta dall'influenza di campi magneti esterni
forti (p. es. impianti di saldatura) o di accessori
ferromagnetici posizionati nelle dirette
vicinanze del campo del sistema di
rilevazione.
Per rilevare il finecorsa della slitta, gli
interruttori magnetici "Pico" devono essere
montati nelle fessure predisposte per i
sensori come da figura.
Tipo
Distanza di
sicurezza X1
Distanza di
sicurezza X2
* In preparazione
x
1
3.
M = 6
A
MSN-6 MSN-10 MSN-16
* *
* *
+5 Ncm
00117690
*
*
