44 AVENTICS | MSN | R499050100–BDL–001–AB

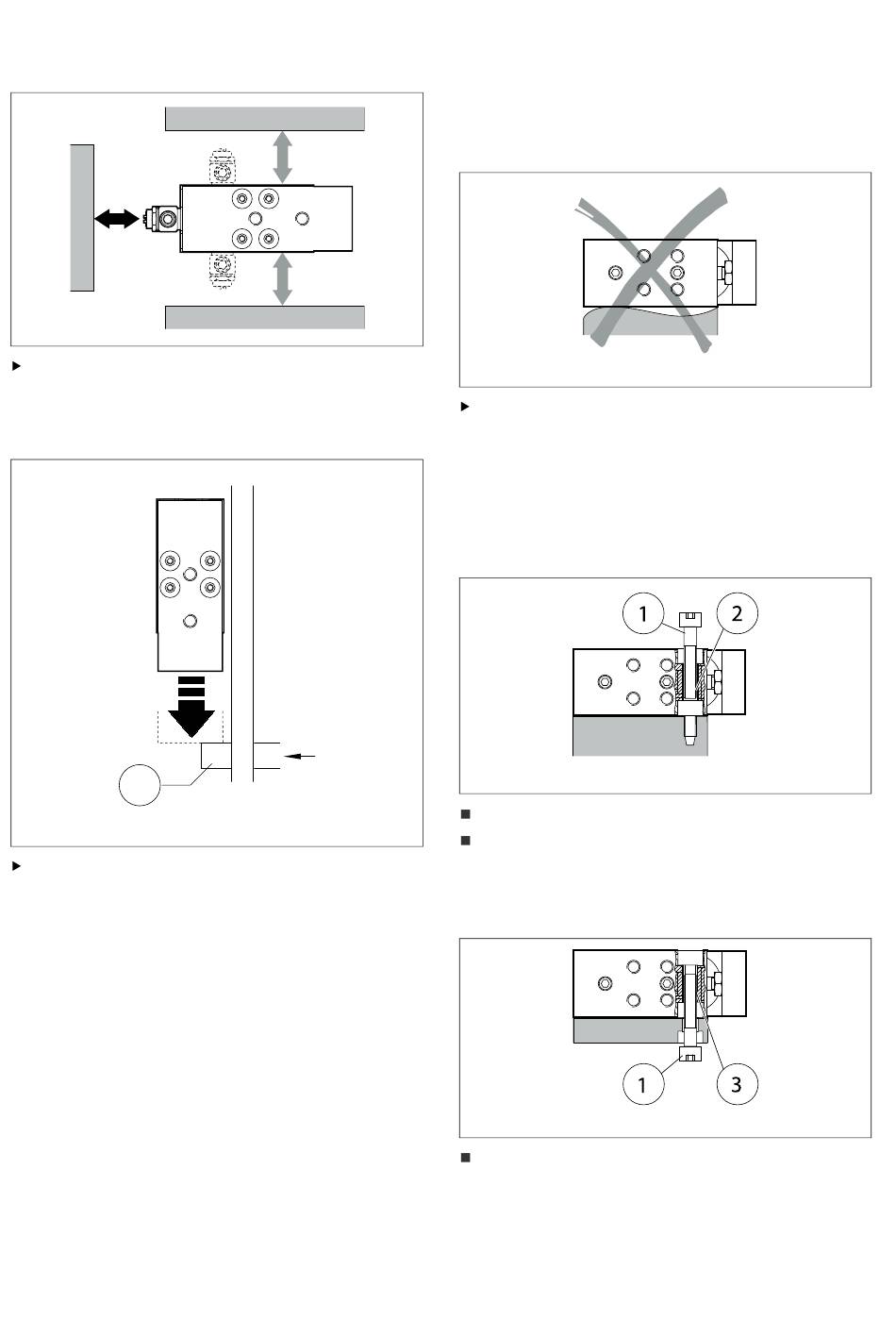

Local da montagem
00117675
Deixe espaço suficiente para a montagem
das conexões.
Montagem na vertical
1
Certifique-se de que a carro alcance uma
posição estável quando pára, p. ex. sendo
fixado por um pino deslocável ou movendo-
o para a posição mais baixa (1). Assim você
evita que a massa caia repentinamente.
00117676
3.2 Fixação do minicarro sobre
uma superfície básica
Superfície básica plana
O minicarro deve ser fixado sem
deformação, nem tensão, com no mínimo
dois parafusos de fixação sobre uma
superfície básica plana.
Fixação "lateral" pelos furos de
passagem
Parafuso de fixação "minicarro" (1)
Furos de passagem (2)
Fixação "lateral, embaixo e em cima"
pelos furos roscados
00117679
Furos roscados (3)
00117677
00117678
