3.4.1.2 Endstücke und Durchführungen
Ist die flexible Stromschiene verlegt, müssen alle freien Leitungsenden sicher
abgeschlossen und nach IP65 abgedichtet werden. Verwenden Sie hierfür die
Leitungsendstücke (RA-C1-END1) bzw. Durchführungen (RA-C1-DF).

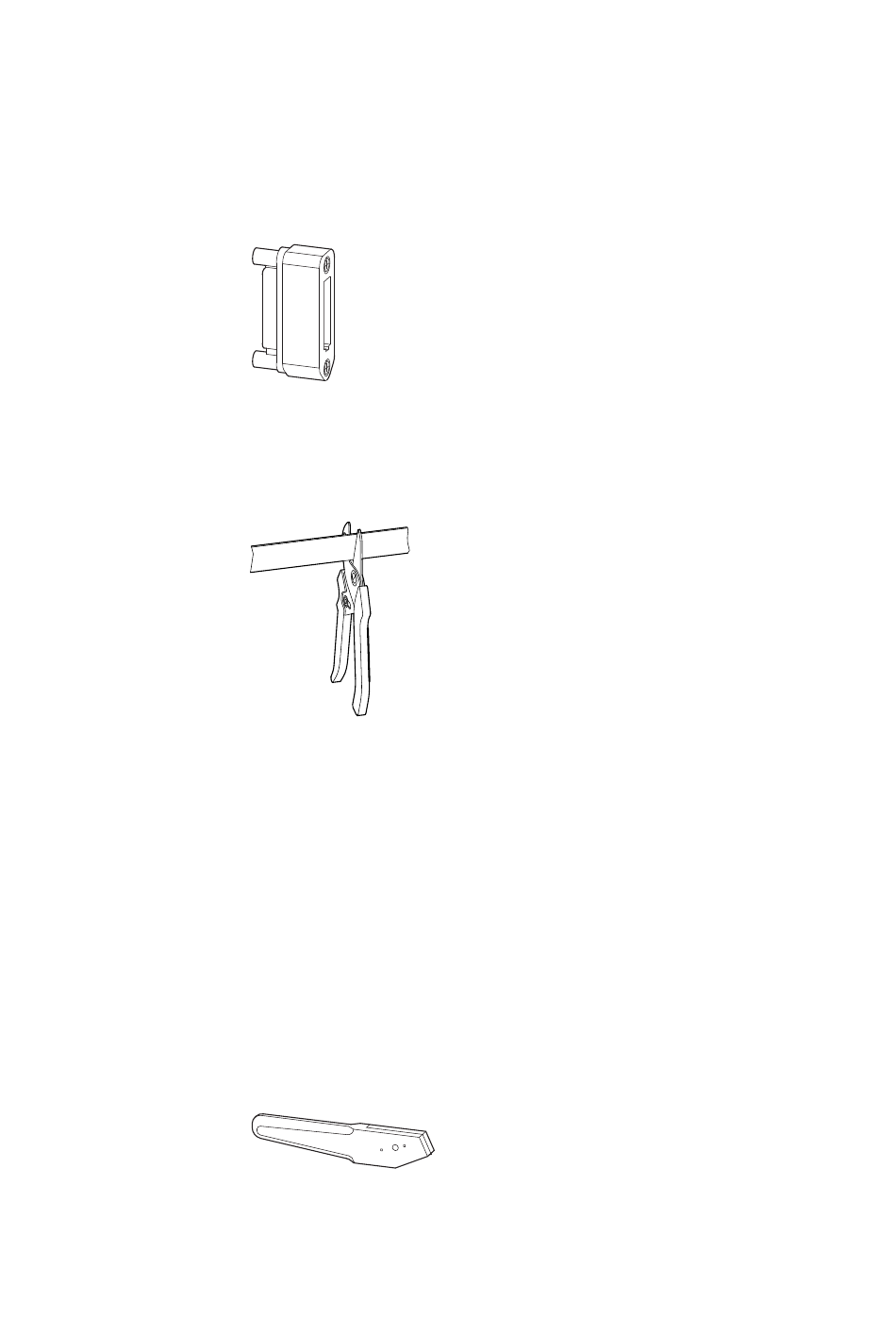

Abbildung 49: Durchführung RA-C1-DF für Flachleitung
Mit der Durchführung RA-C1-DF kann die flexible Stromschiene in das
Verteilermodul RA-C1-VM-7 in einen Schaltschrank eingeführt werden.
▶
Die Leitung auf das gewünschte Maß ablängen.
Abbildung 50: RA-C1-CUT
Handwerkzeug zum Ablängen der Flachleitungen
￫
Zum Ablängen wird das Werkzeug RA-C1-CUT empfohlen.
▶
Die flexible Stromschiene auf die benötigte Länge abmanteln:
•
bei Leitungsendstück auf 19 mm,
•
bei Verteilermodul auf 50 mm,
•
bei Schaltschrank je nach Bedarf.
￫
Zum Abmanteln der flexiblen Stromschiene 7 x 4 mm
Werkzeug RA-C1-AZ-4 empfohlen.
Beim Einsatz eines handelsüblichen Kabelmessers dürfen Sie
den Gummimantel maximal 0,7 mm tief einritzen, um die Isola-
tion der Leiter nicht zu beschädigen.
Abbildung 51: RA-C1-AZ-4
Werkzeug zum Entfernen des Leitungsmantels
