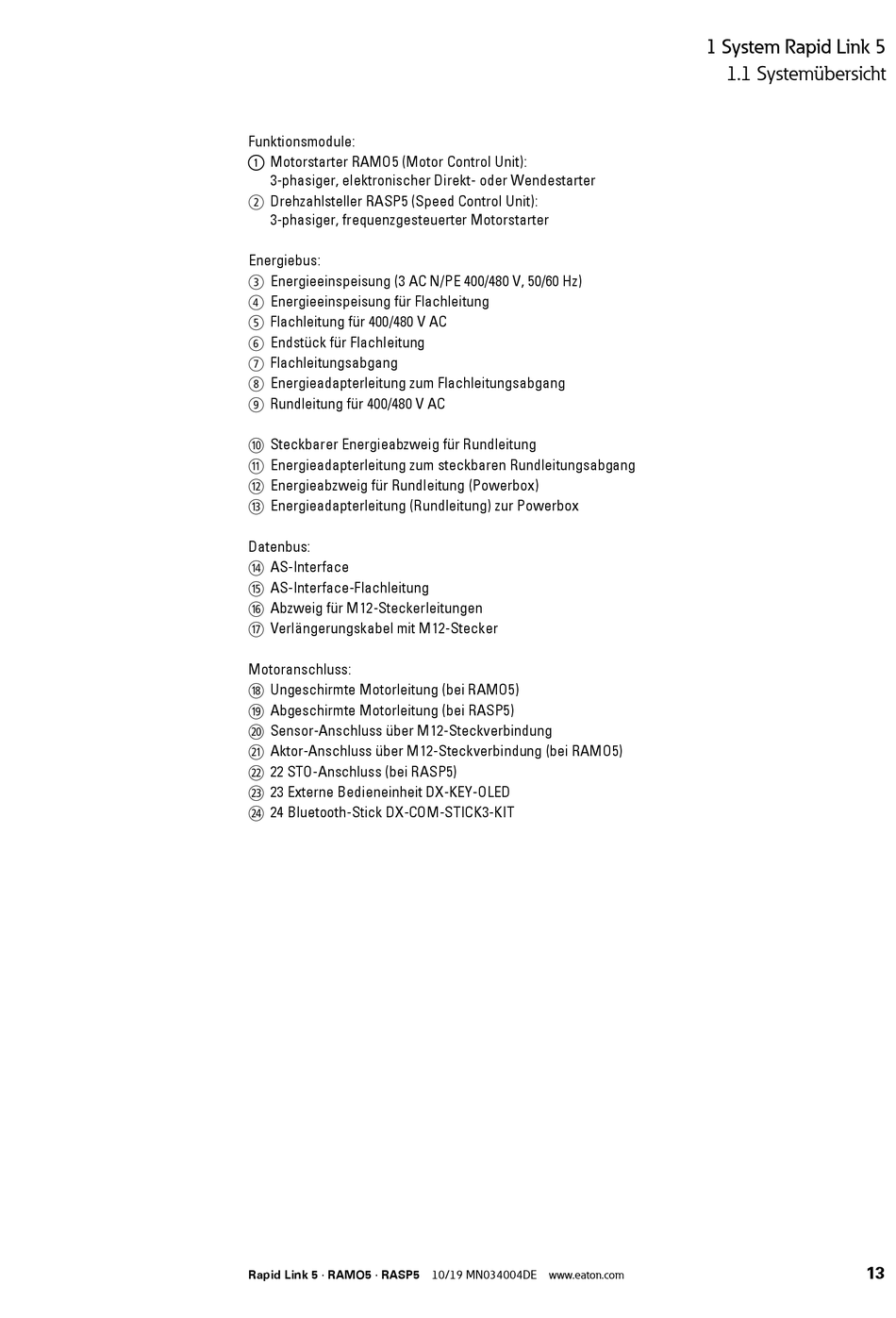

Funktionsmodule:
a Motorstarter RAMO5 (Motor Control Unit):
3-phasiger, elektronischer Direkt- oder Wendestarter
b Drehzahlsteller RASP5 (Speed Control Unit):
3-phasiger, frequenzgesteuerter Motorstarter
Energiebus:
c Energieeinspeisung (3 AC N/PE 400/480 V, 50/60 Hz)
d Energieeinspeisung für Flachleitung
e Flachleitung für 400/480 V AC
f Endstück für Flachleitung
g Flachleitungsabgang
h Energieadapterleitung zum Flachleitungsabgang
i Rundleitung für 400/480 V AC
j Steckbarer Energieabzweig für Rundleitung
k Energieadapterleitung zum steckbaren Rundleitungsabgang
l Energieabzweig für Rundleitung (Powerbox)
m Energieadapterleitung (Rundleitung) zur Powerbox
Datenbus:
n AS-Interface
o AS-Interface-Flachleitung
p Abzweig für M12-Steckerleitungen
q Verlängerungskabel mit M12-Stecker
Motoranschluss:
r Ungeschirmte Motorleitung (bei RAMO5)
s Abgeschirmte Motorleitung (bei RASP5)
t Sensor-Anschluss über M12-Steckverbindung
u Aktor-Anschluss über M12-Steckverbindung (bei RAMO5)
v 22 STO-Anschluss (bei RASP5)
w 23 Externe Bedieneinheit DX-KEY-OLED
x 24 Bluetooth-Stick DX-COM-STICK3-KIT
Rapid Link 5 · RAMO5 · RASP5 10/19 MN034004DE www.eaton.com
1 System Rapid Link 5
1.1 Systemübersicht
13
