6 Drehzahlsteller RASP5
6.7 Konfigurieren spezieller Einstellungen
146

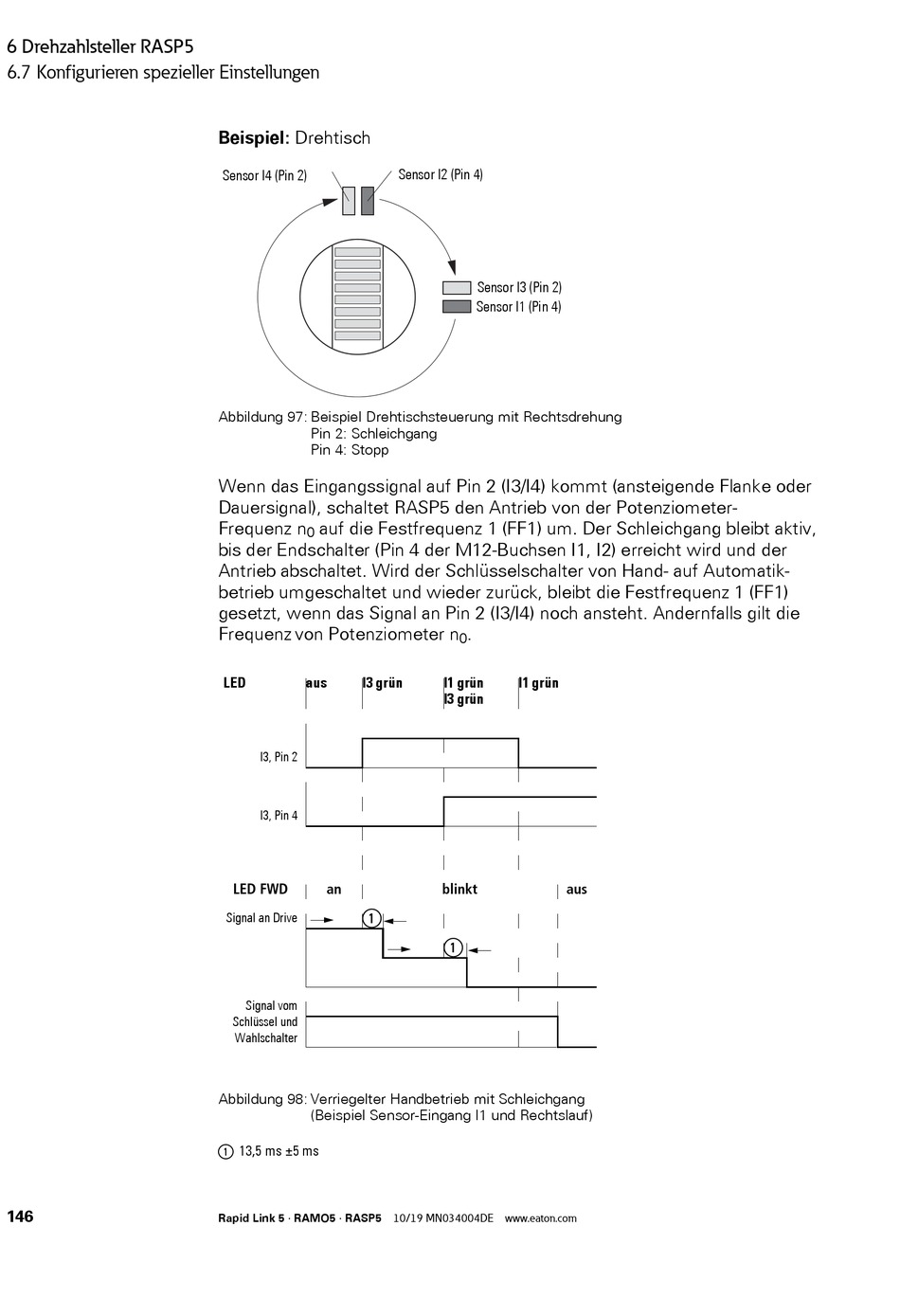

Beispiel: Drehtisch
Sensor I4 (Pin 2)
Abbildung 97: Beispiel Drehtischsteuerung mit Rechtsdrehung
Pin 2: Schleichgang
Pin 4: Stopp
Wenn das Eingangssignal auf Pin 2 (I3/I4) kommt (ansteigende Flanke oder
Dauersignal), schaltet RASP5 den Antrieb von der Potenziometer-
Frequenz n
auf die Festfrequenz 1 (FF1) um. Der Schleichgang bleibt aktiv,
0
bis der Endschalter (Pin 4 der M12-Buchsen I1, I2) erreicht wird und der
Antrieb abschaltet. Wird der Schlüsselschalter von Hand- auf Automatik-
betrieb umgeschaltet und wieder zurück, bleibt die Festfrequenz 1 (FF1)
gesetzt, wenn das Signal an Pin 2 (I3/I4) noch ansteht. Andernfalls gilt die
Frequenz von Potenziometer n
LED
aus
I3 grün
I3, Pin 2
I3, Pin 4
LED FWD
an
①
Signal an Drive
Signal vom
Schlüssel und
Wahlschalter
Abbildung 98: Verriegelter Handbetrieb mit Schleichgang
(Beispiel Sensor-Eingang I1 und Rechtslauf)
a 13,5 ms ±5 ms
Rapid Link 5 · RAMO5 · RASP5 10/19 MN034004DE www.eaton.com
Sensor I2 (Pin 4)
Sensor I3 (Pin 2)
Sensor I1 (Pin 4)
.
0
I1 grün
I1 grün
I3 grün
blinkt
①
aus
