5 Motorstarter RAMO

5.1 Benennung

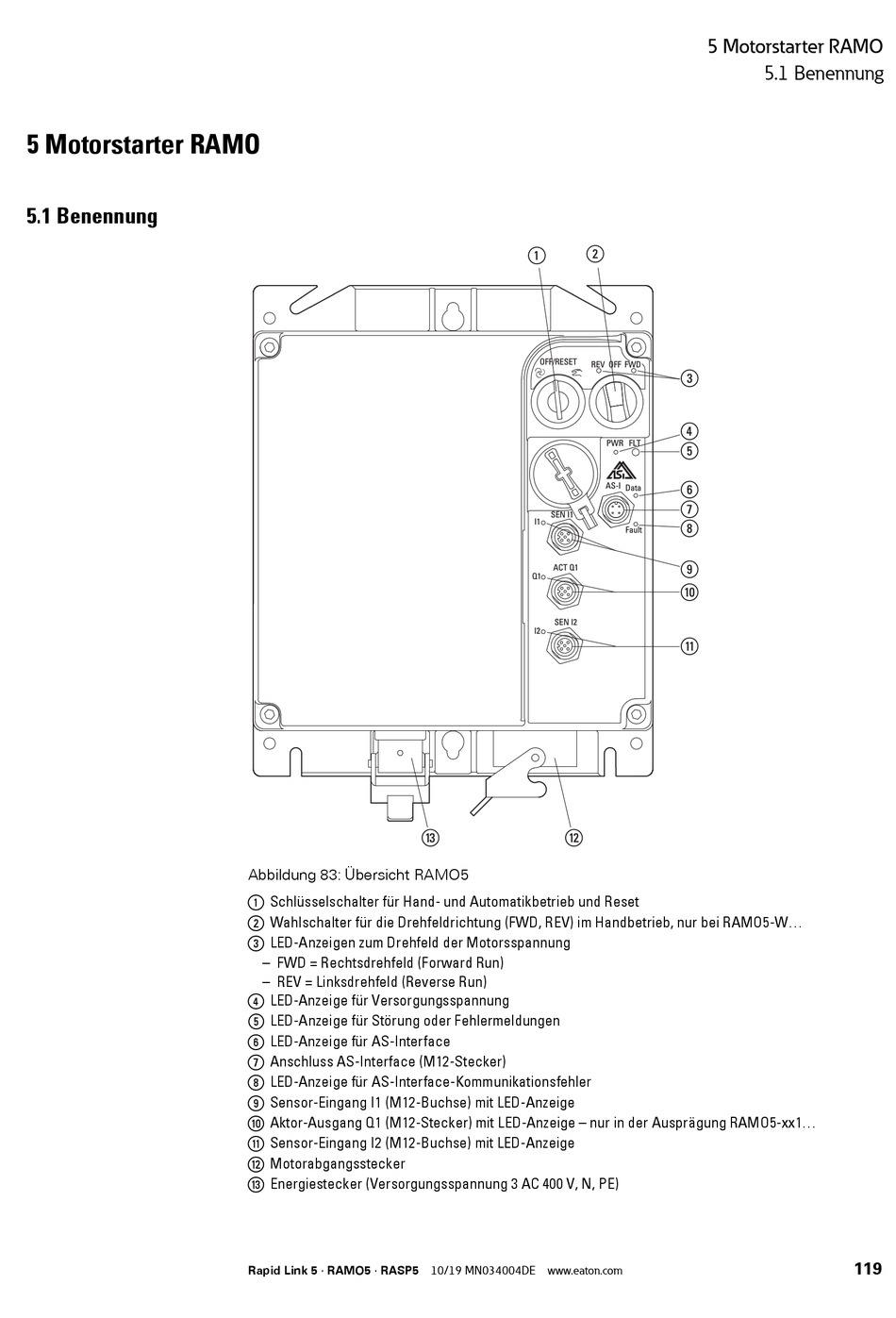

Abbildung 83: Übersicht RAMO5
a Schlüsselschalter für Hand- und Automatikbetrieb und Reset
b Wahlschalter für die Drehfeldrichtung (FWD, REV) im Handbetrieb, nur bei RAMO5-W...
c LED-Anzeigen zum Drehfeld der Motorsspannung
– FWD = Rechtsdrehfeld (Forward Run)
– REV = Linksdrehfeld (Reverse Run)
d LED-Anzeige für Versorgungsspannung
e LED-Anzeige für Störung oder Fehlermeldungen
f LED-Anzeige für AS-Interface
g Anschluss AS-Interface (M12-Stecker)
h LED-Anzeige für AS-Interface-Kommunikationsfehler
i Sensor-Eingang I1 (M12-Buchse) mit LED-Anzeige
j Aktor-Ausgang Q1 (M12-Stecker) mit LED-Anzeige – nur in der Ausprägung RAMO5-xx1...
k Sensor-Eingang I2 (M12-Buchse) mit LED-Anzeige
l Motorabgangsstecker
m Energiestecker (Versorgungsspannung 3 AC 400 V, N, PE)
Rapid Link 5 · RAMO5 · RASP5 10/19 MN034004DE www.eaton.com
②
①
OFF/RESET
SEN I1
I1
ACT Q1
Q1
SEN I2
I2
⑬ ⑫
5 Motorstarter RAMO
REV OFF FWD
③
④
PWR FLT
⑤
⑥
AS-I Data
⑦
⑧
Fault
⑨
⑩
⑪
5.1 Benennung
