11.3 Externer Schnellstopp

11.3.1 Verlängerungsleitung
RASP5 bietet die Möglichkeit, über die ASi-Schnittstelle, Pin 2 und Pin 4 mit
einer externen Steuerspannung (+24 V DC) eine zweite STOPP-Funktion zu
aktivieren. Dies erfordert eine zweite ASi-Flachleitung und den Anschluss
RA-XAZ2-1M.
Ein Schnellstopp mit der zweiten Rampe wird über P3-11 aktiviert.
Die Rampenzeit (2. Rampe) wird über P2-13 eingestellt.
24 V DC
RA-XAZ2-1M

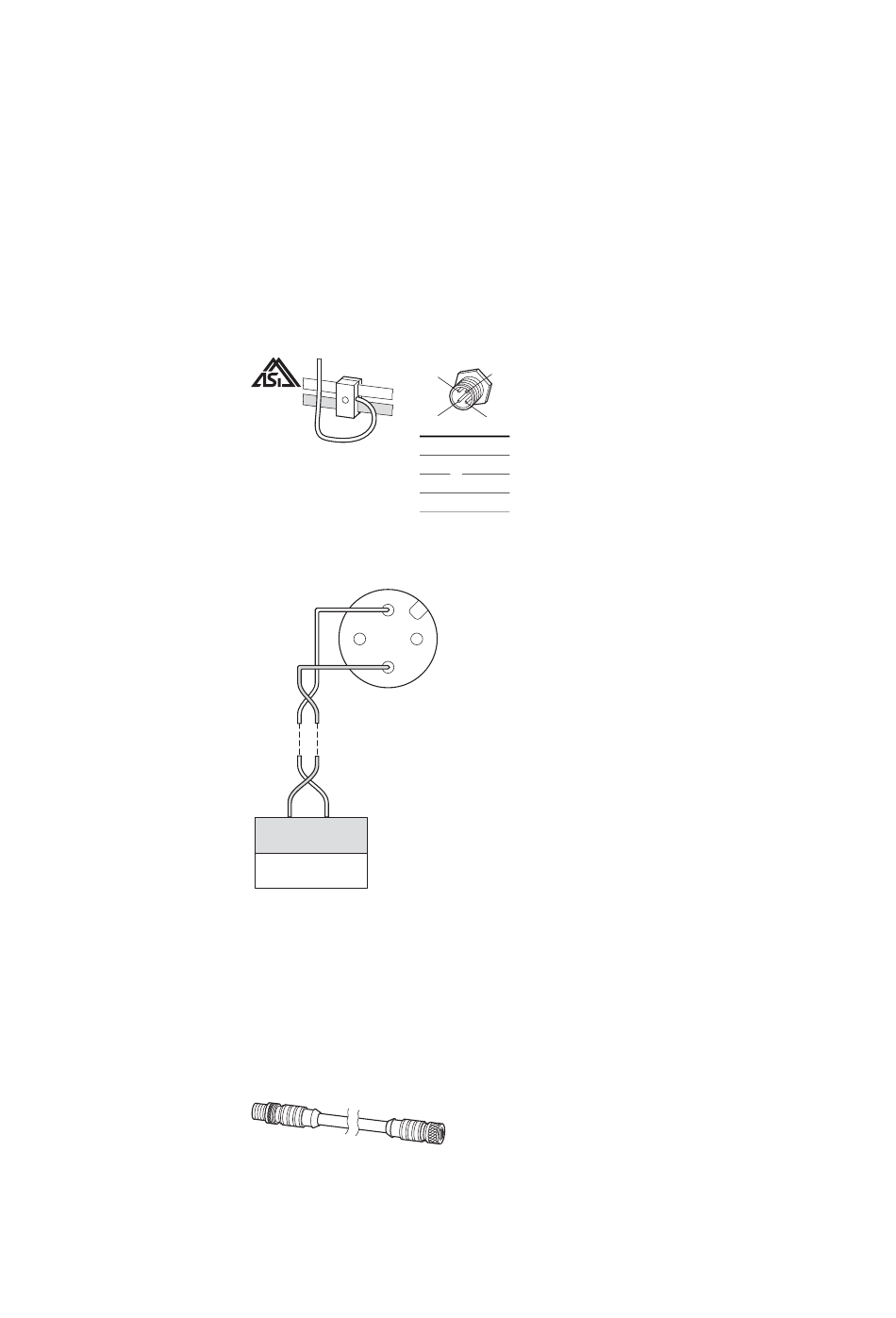

Abbildung 110: RA-XAZ2-1M, ASi-Abzweig
2
3
4
+24 V DC 0 V
100 mA
External Power
Supply
Abbildung 111: Anschaltbeispiel für Schnellstopp
Die Verbindung vom M12-Abzweig ZB2-100-A21 zu den Rapid-Link-Modulen
RAMO5 bzw. RASP5 kann über die Verlängerungsleitung RA-XM12-1M erfol-
gen. Die 1 m lange Verbindungsleitung ist mit einer M12-Buchse (Anschluss
RAMO, RASP) und einem M12-Stecker (M12-Abzweig) konfektioniert.
Abbildung 112: Verlängerungsleitung RA-XM12-1M
Rapid Link 5 · RAMO5 · RASP5 10/19 MN034004DE www.eaton.com
1
2
3
4
1 ASi+
2 0 V
3 ASi–
4 24 V
1
