5 Motorstarter RAMO

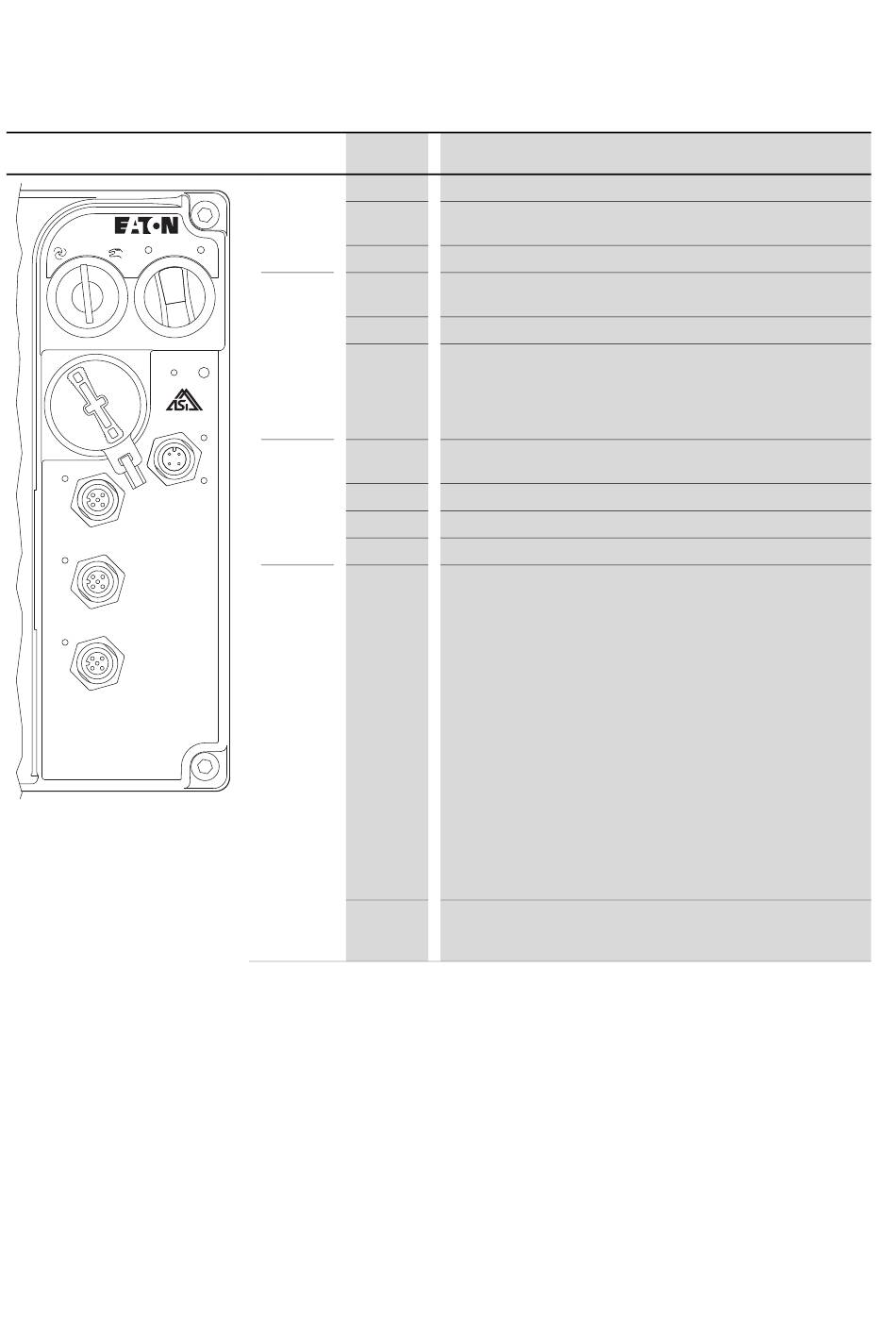

5.6 LED-Anzeigen
OFF/RESET
REV
OFF
PWR
AS-I
SEN I1
I1
ACT Q1
Q1
SEN I2
I2
126
LED
Zustand
I2
aus
FWD
grün
Q1
aus
grün
FLT
Data
PWR
aus
Fault
grün
aus
FLT
rot
blinkt rot
Rapid Link 5 · RAMO5 · RASP5 10/19 MN034004DE www.eaton.com
Beschreibung
Sensor-Eingang SI2
• nicht angeschlossen
• nicht angesteuert (kein Eingangssignal)
SI2 angesteuert (Eingangssignal)
Aktor-Ausgang Q1
Nur bei RAMO5-xx1...!
• nicht angesteuert
Q1 angesteuert (Ausgangssignal)
Hinweis:
Fehlt die externe Versorgungsspannung für Q1 (24 VDC),
wird am Ausgang kein Signal ausgegeben.
Die Versorgungsspannung 400 V oder der Reparaturschalter ist ausge-
schaltet.
Versorgungsspannung 400 V
Sammelstörmeldung des RAMO
keine Störmeldung
Störmeldung:
Ein Fehler wurde erkannt und steht dauerhaft an – beispilesweise bei:
• Motor-Überlast (Überstrom)
→ Motor und Antriebseinheit prüfen
(Reset bei abgekühltem Motor)
→ Kurzschuss in der Motorleitung
→ Parameter kontrollieren
• Thermistor- / Kabel-Überwachung
→ Motor und Antriebseinheit prüfen
(Reset bei abgekühltem Motor)
→ keine Motorleitung angeschlossen (Motor-Abgangsbuchse)
→ Brücke T1/T2 im Motor-Klemmkasten fehlt bei Motoren ohne
Temperatursensor
→ Drahtbrücke bei abgesteckter Motorleitung, nicht geschlossen
(→ nur für Service)
• Überlast/Kurzschluss bei den Sensor-Eingängen oder Aktor-Ausgang
Bei einem kurzeitig aufgetretenen oder behobenen Fehler blinkt die LED bis
zu einem Reset-Befehl.
Der erkannte Fehler (Ursache der Störmeldung) wurde behoben.
Mit dem Schlüsselschalter kann jetzt in Stellung OFF/RESET die Störmeldung
quittiert werden (→ Die LED FLT verlöscht).
