Bei den Rapid-Link-Modulen RAMO5-W... (Wendeschalter) und RASP5
(Drehzahlsteller) kann im Handbetrieb mit dem Wahlschalter die geforderte
Drehfeldrichtung ausgewählt werden:
• FWD = Forward. Freigabe Rechtsdrehfeld
(L1 → U, L2 → V, L3 → W)
• REV = Reverse. Freigabe Linksdrehfeld
(L1 → W, L2 → V, L3 → U)
OFF
REV FWD

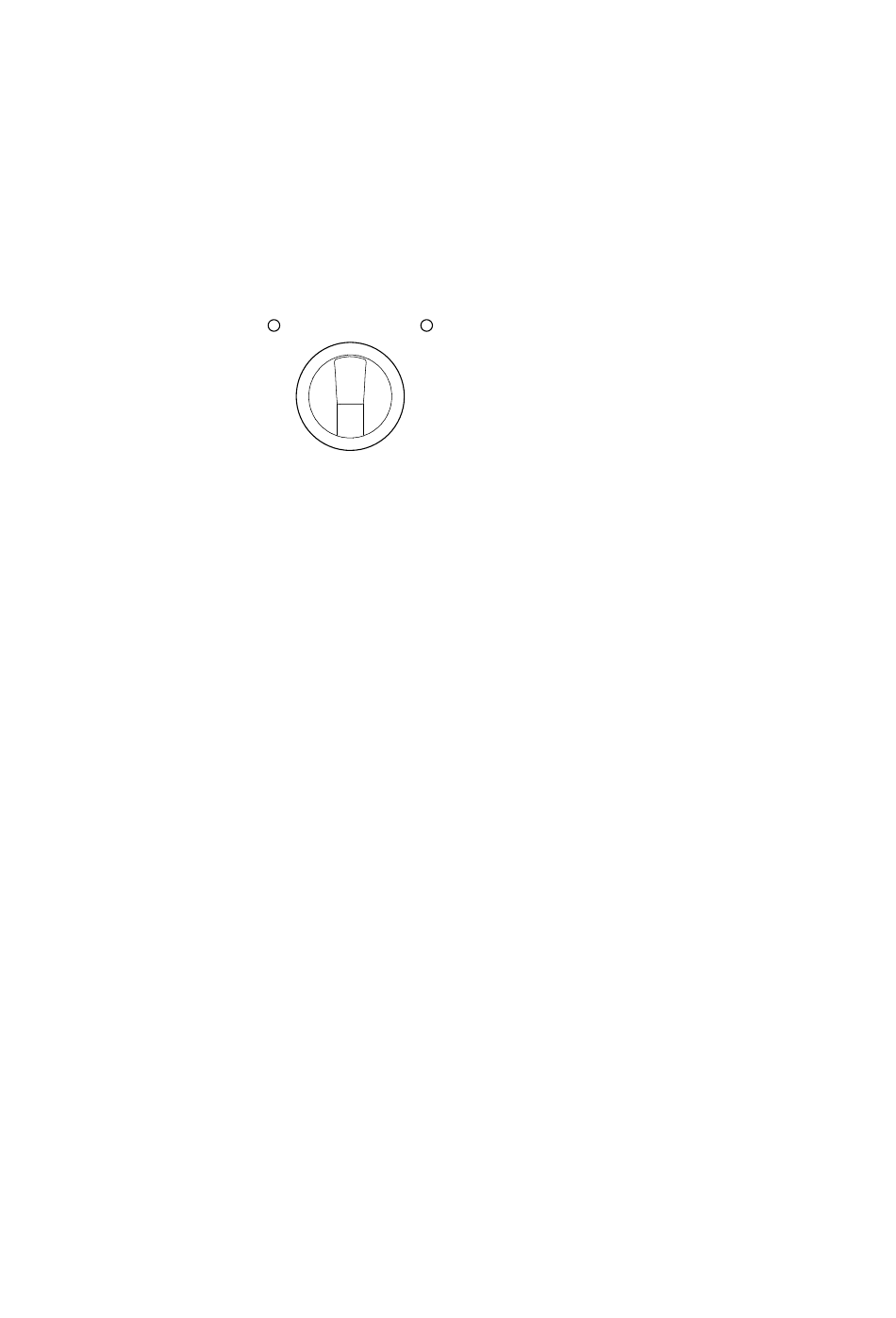

Abbildung 82: Drehfeldrichtung
Die ausgewählte und freigegebene Drehfeldrichtung wird durch die grünen
LEDs FWD und REV angezeigt. Der Wahlschalter für die Drehfeldrichtung
erlaubt drei Schalterstellungen. In der Schalterstellung OFF sind die Rapid-
Link Module im Handbetrieb gesperrt.
￫
Der Wahlschalter für die Drehfeldrichtung ist in allen Stellungen
rastend.
