6.6 LED-Anzeigen
OFF/RESET
REV
OFF
PWR
AS-I
SEN I1/I3
I1
I3
SEN I2/I4
I2
FAN
I4
STO
Abbildung 94: Blockschaltbild RASP5
a RASP5-...-xxxR...
b RASP5-xx1... (180 V DC)
RASP5-xx2... (230/277 V AC)
RASP5-xx4... (400/480 V AC)
c RASP5-...-xxxxxx1xx (FAN)
d RASP5-...-xxx1...
e RASP5-...-xxxxx1xxx (STO)

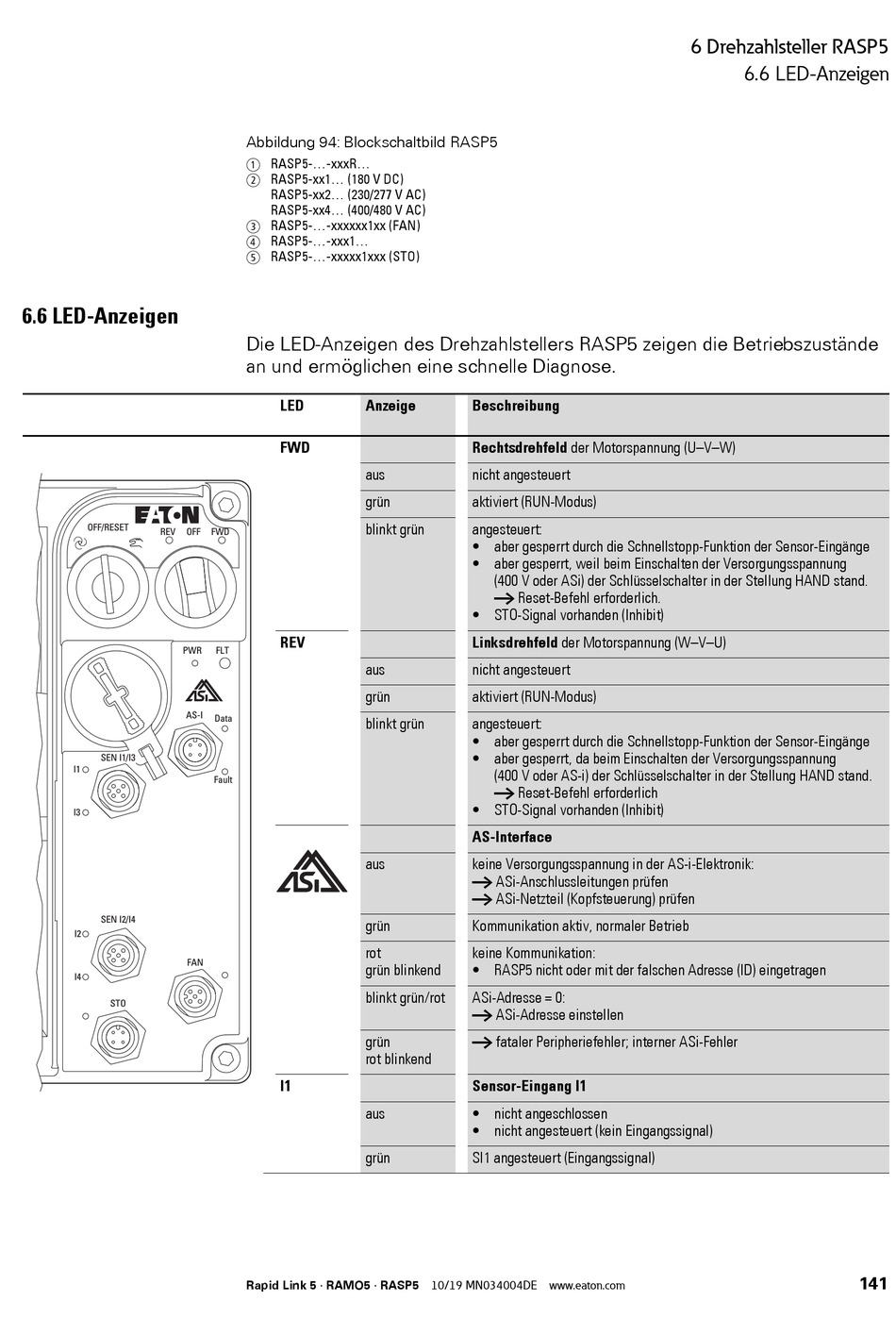

Die LED-Anzeigen des Drehzahlstellers RASP5 zeigen die Betriebszustände
an und ermöglichen eine schnelle Diagnose.
LED
Anzeige
FWD
aus
grün
blinkt grün
FWD
REV
FLT
aus
grün
Data
blinkt grün
Fault
aus
grün
rot
grün blinkend
blinkt grün/rot
grün
rot blinkend
I1
aus
grün
Rapid Link 5 · RAMO5 · RASP5 10/19 MN034004DE www.eaton.com
Beschreibung
Rechtsdrehfeld der Motorspannung (U–V–W)
nicht angesteuert
aktiviert (RUN-Modus)
angesteuert:
• aber gesperrt durch die Schnellstopp-Funktion der Sensor-Eingänge
• aber gesperrt, weil beim Einschalten der Versorgungsspannung
(400 V oder ASi) der Schlüsselschalter in der Stellung HAND stand.
￫ Reset-Befehl erforderlich.
• STO-Signal vorhanden (Inhibit)
Linksdrehfeld der Motorspannung (W–V–U)
nicht angesteuert
aktiviert (RUN-Modus)
angesteuert:
• aber gesperrt durch die Schnellstopp-Funktion der Sensor-Eingänge
• aber gesperrt, da beim Einschalten der Versorgungsspannung
(400 V oder AS-i) der Schlüsselschalter in der Stellung HAND stand.
￫ Reset-Befehl erforderlich
• STO-Signal vorhanden (Inhibit)
AS-Interface
keine Versorgungsspannung in der AS-i-Elektronik:
￫ ASi-Anschlussleitungen prüfen
￫ ASi-Netzteil (Kopfsteuerung) prüfen
Kommunikation aktiv, normaler Betrieb
keine Kommunikation:
• RASP5 nicht oder mit der falschen Adresse (ID) eingetragen
ASi-Adresse = 0:
￫ ASi-Adresse einstellen
￫ fataler Peripheriefehler; interner ASi-Fehler
Sensor-Eingang I1
• nicht angeschlossen
• nicht angesteuert (kein Eingangssignal)
SI1 angesteuert (Eingangssignal)
6 Drehzahlsteller RASP5
6.6 LED-Anzeigen
