3 Installation
3.4 Energiebus
3.4.1.3 Endstück montieren
3.4.1.4 Anschlüsse Flachleitungsabgang
86
▶
Erst das untere (kürzere) Teil des Leitungsendstücks RA-C1-END1 auf
die vorbereitete flexible Stromschiene aufschieben.
▶
Die einzelnen Leiter bis zum Anschlag in die Isolationskanäle des
Leitungsendstücks einstecken.
▶
Das Ober- und Unterteil mit den beiden Spannschrauben verbinden.
Die flexible Stromschiene erfüllt bei ordnungsgemäßer Montage die
Schutzart IP65.
Die Module für Einspeisung und Abgänge können an beliebigen Stellen der
flexiblen Stromschiene montiert werden. Die Leiter der flexiblen Strom-
schiene bleiben unterbrechungsfrei. Die Verbindung wird über Kontaktie-
rungsschrauben hergestellt.
Pin
Funktion
Adernummer
(7 x 4 mm
1
L1
1
2
L2
2
3
L3
3
4
N
4
1)
5
+24 V
5
1)
6
0 V
6
PE
PE
grün/gelb
1) Wird nicht genutzt bei RAMO5 und RASP5.
N L1 PE
L2 L3

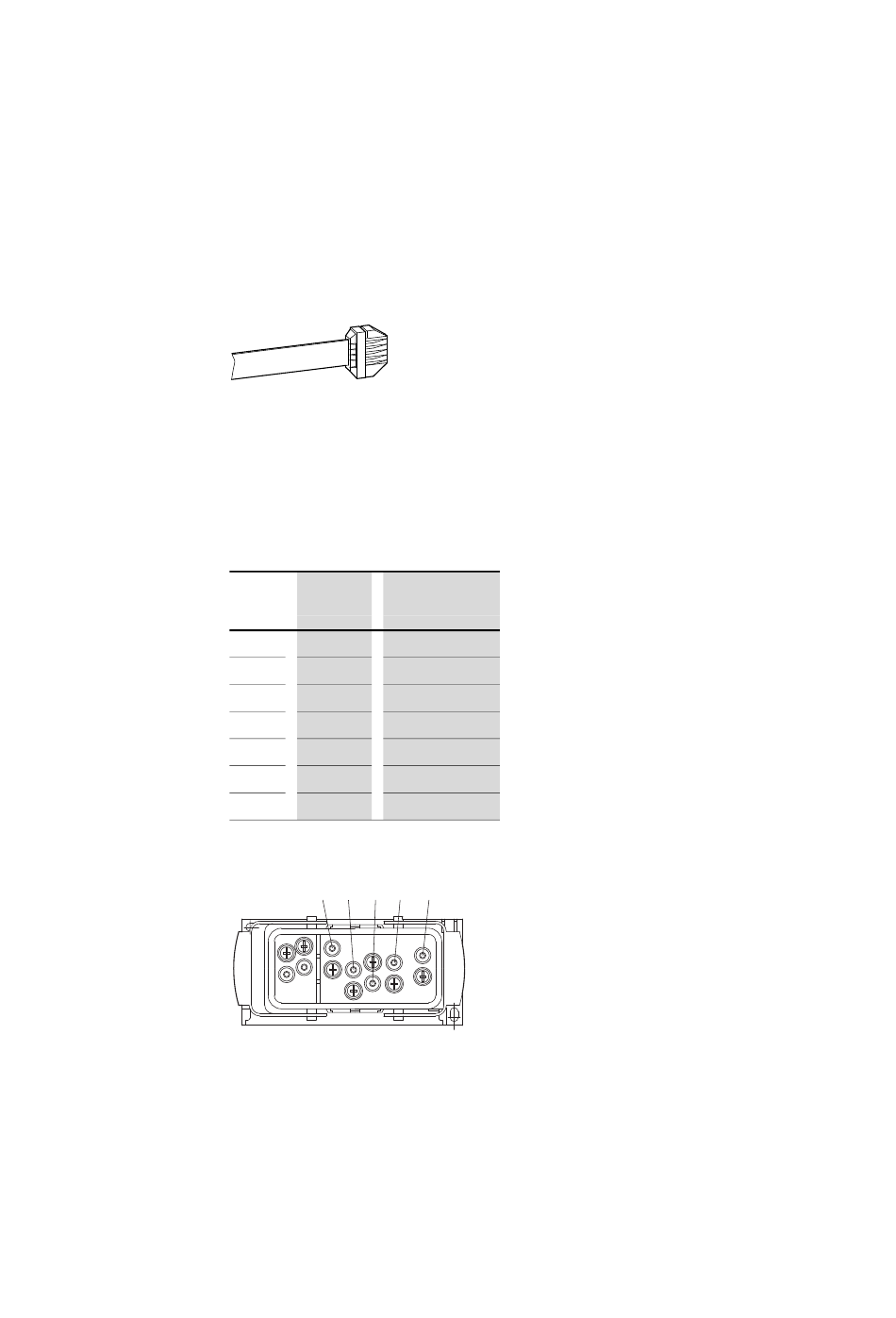

Abbildung 52: Anschlussbelegung des
Flachleitungs-Abgangs
Rapid Link 5 · RAMO5 · RASP5 10/19 MN034004DE www.eaton.com
2
)
RA-C1-PLF1
