2.13 Externe Bremse

RAMO5-xx1...
L1
1
6
B1

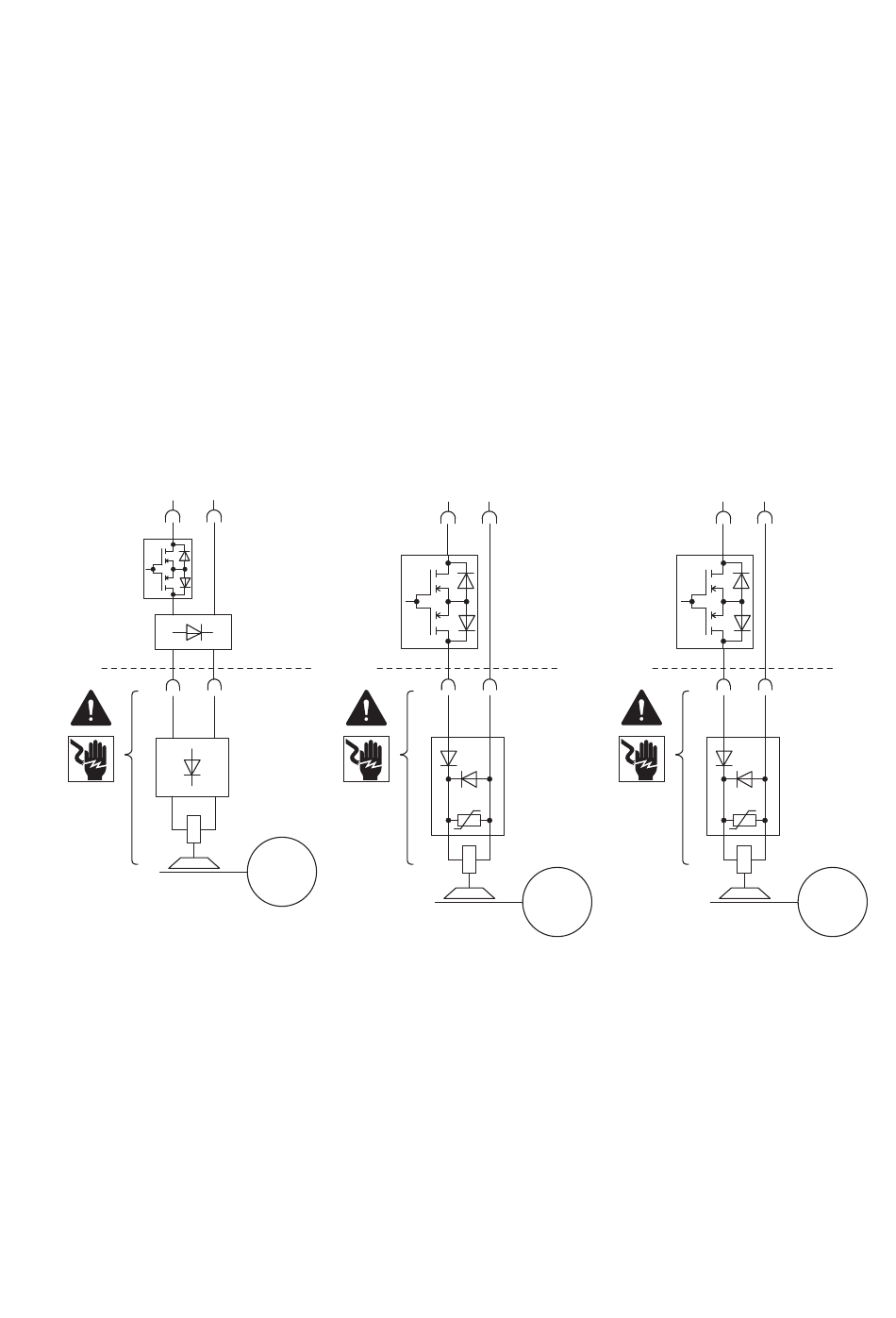

Abbildung 34: Ansteuerung der externen Bremse mit 180 V DC, 230 V AC / 277 V AC und 400 V AC / 480 V AC
Eine an dem Motor angebaute mechanische Federdruckbremse (Scheiben-
oder Federkraftbremse) bremst die Drehbewegung der Motorwelle, wenn
die Versorgungsspannung der Bremsspule abgeschaltet wird. Bei geforder-
ten schnellen Einfallzeiten der Bremse werden Gleichstrom-Luftmagnete
eingesetzt. Die Versorgung dieser Bremsen erfolgt mit Wechselspannung
über einen im Motor integrierten Funktionsgleichrichter.
Die Rapid-Link-Module RAMO5 und RASP5 haben intern einen schnellen
elektronischen Schalter für die Versorgung und Ansteuerung der externen
Motorbremse. Der Anschluss erfolgt an Pin 4 und Pin 6 der Motorabgangs-
buchse. Der maximal zulässige Dauerhaltestrom ist 0,6 A. Für das Lüften
(Öffnen) der Bremse stehen maximal 6 A für maximal 120 ms zur Verfügung.
RAMO5-xx2...
L3
3
180 V DC
4
B2
M
3 ∼
Die Ansteuerung der Bremse erfolgt
• bei RAMO5 automatisch mit dem Startbefehl – im Automatik- und im
Handbetrieb,
• bei RASP5 über den Frequemzumrichter.
Rapid Link 5 · RAMO5 · RASP5 10/19 MN034004DE www.eaton.com
L1 N
4
1
230/277 V AC
0.6 A
6 4
B1 B2
u
M
3 ~
2 Projektierung
2.13 Externe Bremse
RAMO5-xx4...
L1 L3
3
1
400/480 V AC
0.6 A
6 4
B1 B2
u
M
3 ~
