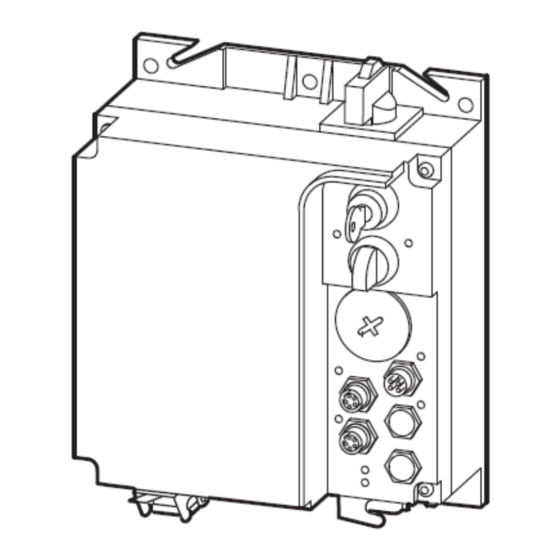

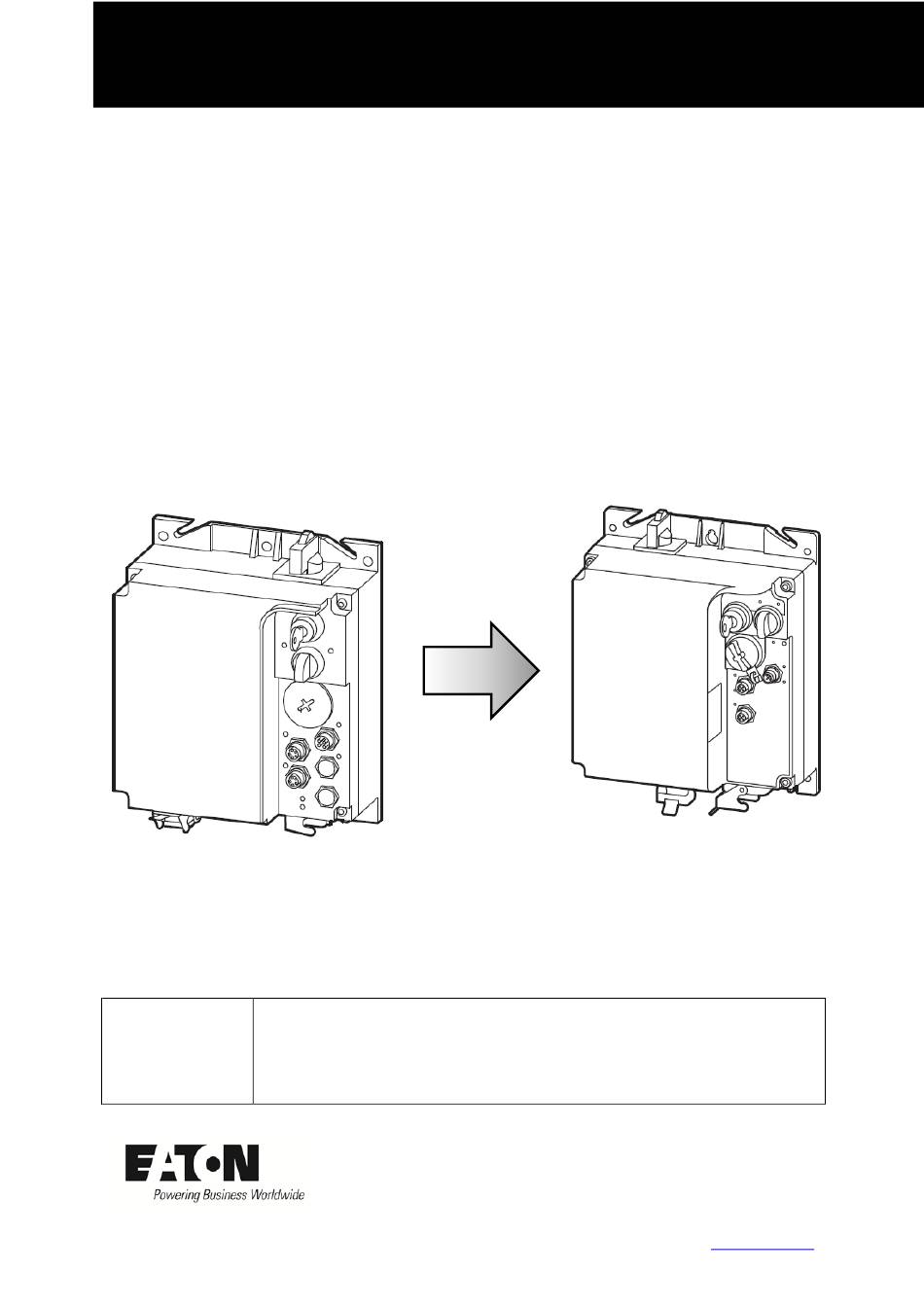

• Für RAMO5 im manuellen Modus ist keine AS-i-Verbindung erforderlich Die Handhabung der Steuerelemente bleibt unverändert. Abmessungen Bei den Abmessungen gibt es keinerlei Änderung zwischen den Reihen RAMO 4.0 und RAMO5. Der maschinelle Aufbau muss somit nicht verändert werden. AS-i Profile RAMO 4.0-Geräte haben das gleiche AS-i-Profil wie RAMO5 (AS-Interface-Profil S-7.4 und...
Parametrierung von Software, Keypad und App PC Verbindung zum RAMO5 DIP Schalter für den RAMO 4.0 Bluetooth Verbindung zum RAMO5 Die folgende Tabelle zeigt den Unterschied zwischen RAMO 4.0 und RAMO5 in Bezug auf PC- Software, PC-Kabel, Tastatur und Smartphone-App. RAMO 4.0 RAMO5...
Seite 7
2020-03-27 Sonderfunktionen Die Funktionalität von RAMO 4.0 und RAMO5 ist dieselbe. Einige kritische Einstellungen aus dem RAMO 4.0 werden mit DIP-Schaltern vorgenommen. Diese Einstellungen werden in der neuen Generation RAMO5 mit dem Parameter vorgenommen. Einige wichtige Einstellungen sind unten hervorgehoben: Funktionen RAMO 4.0 - DIP Schalter und Drahtbrücke...
Drahtbrücke Sensoreingänge und allgemeiner Vergleich Die neue Generation von RAMO5 verfügt über die gleiche Funktionalität der Sensoren und Schalter wie RAMO 4.0. Die folgende Abbildung zeigt die Positionen der Elemente. RAMO 4.0 RAMO5 Die LED-Stausignale sind ein bisschen unterschiedlich, z. bei AS-i-Verbindung. Ausführliche Informationen finden Sie im Gerätehandbuch.
2020-03-27 10 Motoranschluss und -kabel RAMO 4.0 und RAMO5 haben den gleichen Motorstecker vom Typ HAN Q8. Sie müssen kein neues Kabel bestellen! 11 Parameter RAMO5 Monitoring Parameter Display Name Definition P0-02 Thermistor Eingang1 Thermistor-Eingang (als analoger Eingangswert) P0-03 DI Status...
Seite 10
Definition P2-24 Start Modus Auswahl des Start/Restart Modus 0: Edge-r, 1 = Auto-0 2…10: Auto-1 bis 9 P2-26 Auto Reset Verzögerung Auto Reset Verzögerung P2-27 Action@Thermistorfault Geräte-Reaktion (geräteabhängig) nach Auftreten von AP040198DE Gerätetausch von RAMO 4.0 auf RAMO5 Seite 10...
Seite 11
Feldbus Eingang, 4. Prozessdatenwort P5-09 Zeiger auf Parameter PDO Parameteranzeige P5-10 Sperre QuickStop AS-i Bit DQ3 aktivieren – Quick Stop Unterdrückung 0: Schnellstopp über Sensoren deaktiviert. 1: Schnellstopp über Sensoren aktiviert (ASi-Signal aktiv). AP040198DE Gerätetausch von RAMO 4.0 auf RAMO5 Seite 11...
Die Schnellstoppfunktion wird über DQ3 (ASi-Signal) ausgeführt. Der linke DIP-Schalter des Paares (3) P5-10 (rechter DIP-Schalter ohne Funktion) → RAMO 4.0 AS-I-Ausgang Bit 3 ist aktiv, wenn DIP 3.1 auf ON gesetzt ist. AP040198DE Gerätetausch von RAMO 4.0 auf RAMO5 Seite 12...
Seite 13
P3-06 P3-07 → Hinweis: Jeder Sensor auf RAMO5 kann individuell konfiguriert werden. DIP 5 auf RAMO 4.0 schaltet alle Sensoren auf fallende Flanke (fallender Sinn), wenn auf ON gesetzt! 2. DIP 6 und 8 gegenüber P1-13 (Schnellstopp und verriegelter Handbetrieb)
Seite 14
4. DIP 9 vs. P6 -05 (Überwachung der Stromuntergrenze) DIP 9 P6-05 → 5. Thermistor- und Motorkabelüberwachung (Thermistor Fault Response) RAMO 4.0 Zur Deaktivierung der Thermistor-Fehlerreaktion den Jumper nach rechts ziehen. AP040198DE Gerätetausch von RAMO 4.0 auf RAMO5 Seite 14...
Die Einstellung des Parameters P2-27 darf nur von geschultem Fachpersonal geändert wer- den! 13 Requirements for Parametrization and PLC Communication Die folgende Tabelle zeigt den Unterschied zwischen RAMO 4.0 und RAMO5 hinsichtlich der Stromversorgung, die für die Kommunikation mit der SPS und dem PC benötigt wird (Para- metrierung der Rapid Link-Module).
