3.4.2 Rundleitung
3.4.2.1 Rundleitungsabgang RA-C2-S1-4
Der Rundleitungsabgang RA-C2-S1-4 ist ein T-Stück für die steckbare Ener-
gieadapterleitung RA-C3/C2-1,5HF. Er ermöglicht den direkten Anschluss
eines Rapid-Link-Moduls RAMO5 bzw. RASP5.

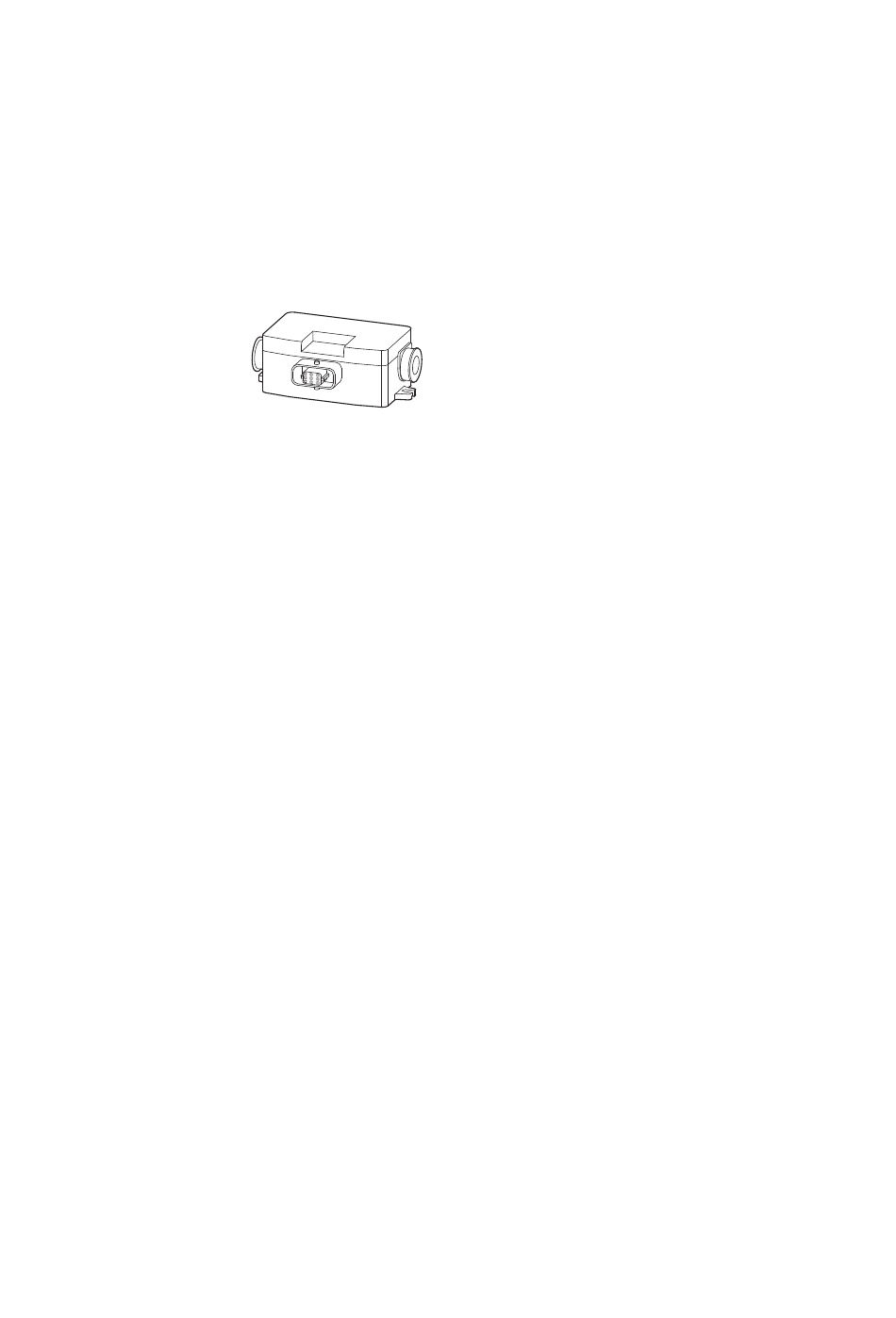

Abbildung 53: Rundleitungsabgang RA-C2-S1-4
Die Leiterkontaktierung im Energiebus erfolgt mit Schneidklemmtechnik.
Die Durchführungen ermöglichen dabei Leiteraußendurchmesser von 10 bis
16 mm.
Das Zubehör (Dichteinsätze, Verriegelungsbügel, der fertig verdrahtete
Buchseneinsatz usw.) ist im Lieferunfang enthalten.
▶
Befestigen Sie zur Montage denRundleitungsabgang mit den passenden
Schrauben (M5) auf dem Untergrund.
▶
Manteln Sie die Rundleitungen auf einer Länge von 130 mm ab
(zwei Radialschnitte, ein Längsschnitt) – zum Beispiel mit dem Abman-
telungswerkzeug AM16 der Firma Weidmüller.
￫
Stellen Sie zum Abmanteln das Messer so ein, dass die Leiter-
isolierung nicht verletzt wird.
▶
Schneiden Sie die Dichtungen radial ein, legen Sie sie um den Leitungs-
mantel und fügen Sie die Dichtungen in die dafür vorgesehene U-förmige
Kontur im Leitungsabgang ein.
￫
Es sind immer zwei Dichtungspaare für Leitungsaußendurchmes-
ser von 10 bis 13 mm und von 13 bis 16 mm im Lieferumfang ent-
halten.
Nur diese entsprechend zugeordneten Dichtungseinsätze gewähr-
leisten bei ordnungsgemäßer Montage die Schutzart IP65.
￫
Die Rundleitung muss zugfrei verlegt werden.
Pro Klemmstelle darf nur eine Ader installiert werden.
Rapid Link 5 · RAMO5 · RASP5 10/19 MN034004DE www.eaton.com
3 Installation
3.4 Energiebus
87
