3 Installation
3.6 Motorabgang
3.6.3 Motorabgang bei RASP5
102
Die Speed Control Unit RASP5 ist frequenzgesteuert (integrierter Frequenz-
umrichter) und erfordert im Motorabgang abgeschirmte Motorleitungen.
•
Cat C3: 25 m
•
Cat C2: 5 m
5
8
4
6
1
7
T1
T2
B2 B1
U
V
M 3 ∼

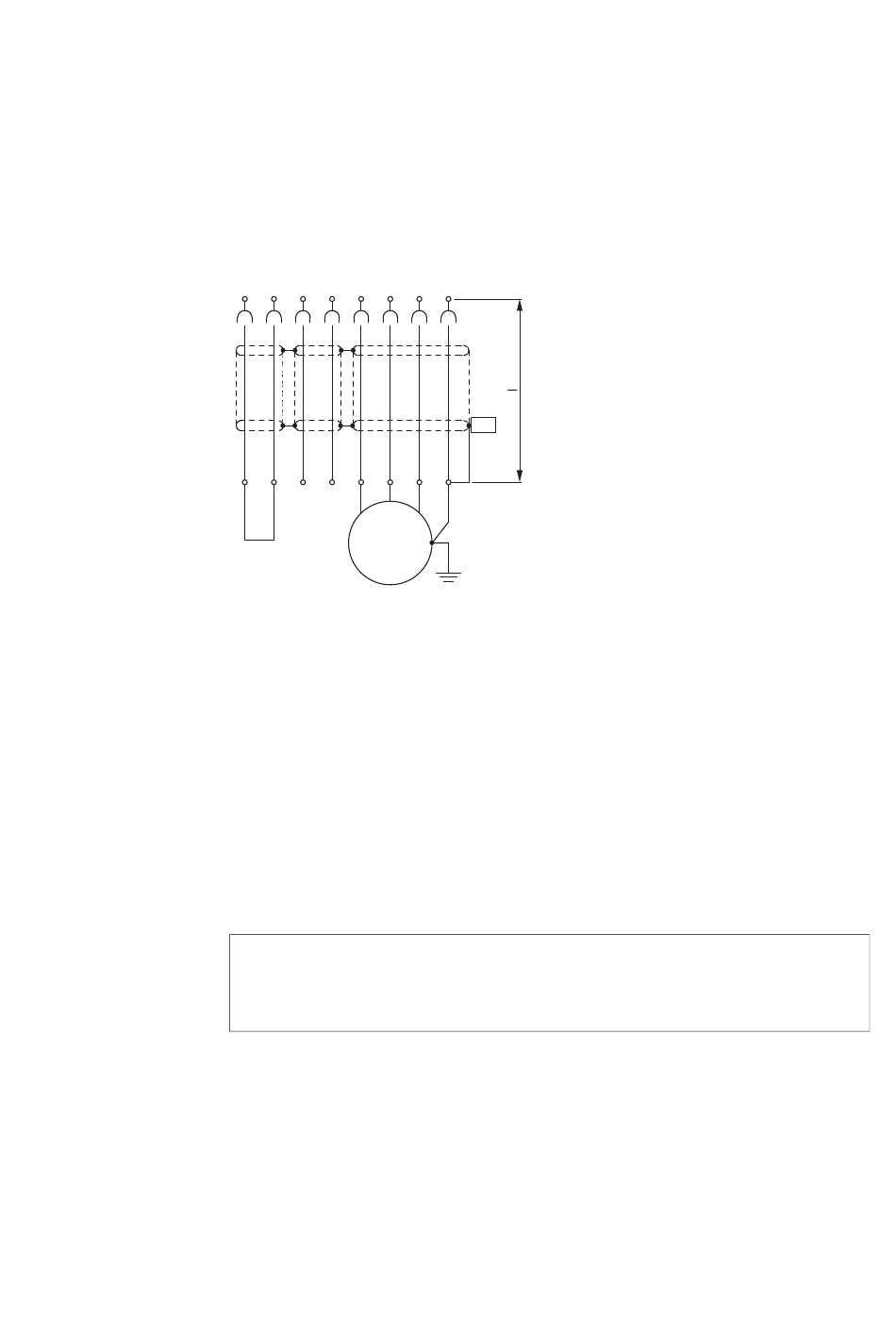

Abbildung 66: Abgeschirmte Motorleitung bei RASP5.
Maximal zulässige Motorleitungslänge l =20 m
￫
Beim Betrieb ohne Thermistor müssen die Kabelenden von
Pin 5 und Pin 8 im Klemmkasten des Motors gebrückt werden
(￫ Abschnitt 3.6.2.1, „Motorkabelüberwachung", Seite 100).
￫
Bei RASP5 muss das Schirmgeflecht der Motorleitung nur am
Motor geerdet werden (PES).
￫
RASP5 verfügt über eine metallische, geerdete Motorabgangs-
buchse.
Das Motorkabel RASP-CM2-2M0 ist geräteseitig geerdet.
ACHTUNG
Das metallische Gehäuse des Motors muss immer geerdet sein
– unabhängig von der Art und Ausprägung des Motorkabels.
Rapid Link 5 · RAMO5 · RASP5 10/19 MN034004DE www.eaton.com
3
PE
PES
W
PE
