6 Drehzahlsteller RASP5

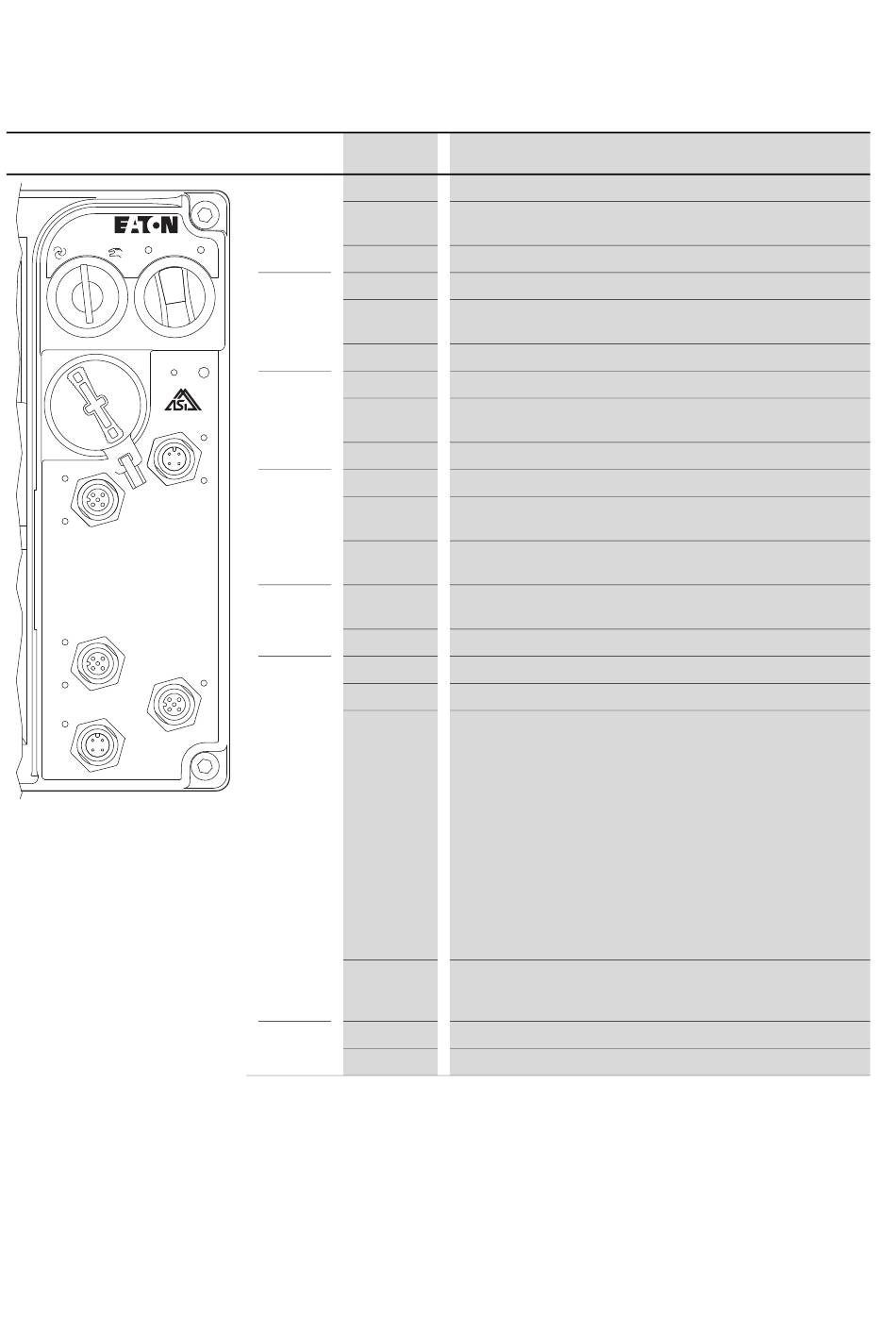

6.6 LED-Anzeigen
OFF/RESET
REV
OFF
PWR
AS-I
SEN I1/I3
I1
I3
SEN I2/I4
I2
FAN
I4
STO
142
LED
Anzeige
I2
aus
FWD
grün
I3
aus
grün
FLT
I4
aus
Data
grün
FAN
Fault
aus
grün
PWR
aus
grün
FLT
aus
rot
blinkt rot
STO
aus
grün
Rapid Link 5 · RAMO5 · RASP5 10/19 MN034004DE www.eaton.com
Beschreibung
Sensor-Eingang I2
• nicht angeschlossen
• nicht angesteuert (kein Eingangssignal)
I2 angesteuert (Eingangssignal)
Sensor-Eingang I3
• nicht angeschlossen
• nicht angesteuert (kein Eingangssignal)
I3 angesteuert (Eingangssignal)
Sensor-Eingang I4
• nicht angeschlossen
• nicht angesteuert (kein Eingangssignal)
I4 angesteuert (Eingangssignal)
Gerätelüfter (Ausgang F = Fan)
• nicht angeschlossen
• nicht angesteuert
Ausgangssignal (24 V DC) für den Gerätelüfter.
Der Ausgang wird temperaturabhängig von RASP5 gesteuert.
Die Versorgungsspannung 400 V fehlt oder der Reparaturschalter ist
ausgeschaltet.
Versorgungsspannung 400 V eingeschaltet.
Sammelstörmeldung des RASP5
keine Störmeldung
Störmeldung:
Ein Fehler wurde erkannt und steht dauerhaft an – beispielsweise:
￫ Motor und Antriebseinheit prüfen
• Störmeldung des internen Frequenzumrichters
￫ Fehlercode mit der Parametriersoftware drivesConnect auslesbar
• Thermistor- / Kabel-Überwachung
￫ Motor und Antriebseinheit prüfen
(Reset bei abgekühltem Motor)
￫ keine Motorleitung angeschlossen (Motor-Abgangsbuchse)
￫ Brücke T1/T2 im Motor-Klemmkasten fehlt bei Motoren ohne
Temperatursensor
• Überlast / Kurzschluss bei den Sensor-Eingängen
Bei einem kurzzeitig aufgetretenen oder behobenen Fehler blinkt die LED
bis zu einem Reset-Befehl (Schlüsselschalter).
Der erkannte Fehler (Ursache für die Störmeldung) wurde behoben.
Mit dem Schlüsselschalter kann jetzt in Stellung OFF/RESET die Stör-
meldung quittiert werden.
kein Signal vorhanden (Logik 0)
Signal vorhanden (Logik 1)
