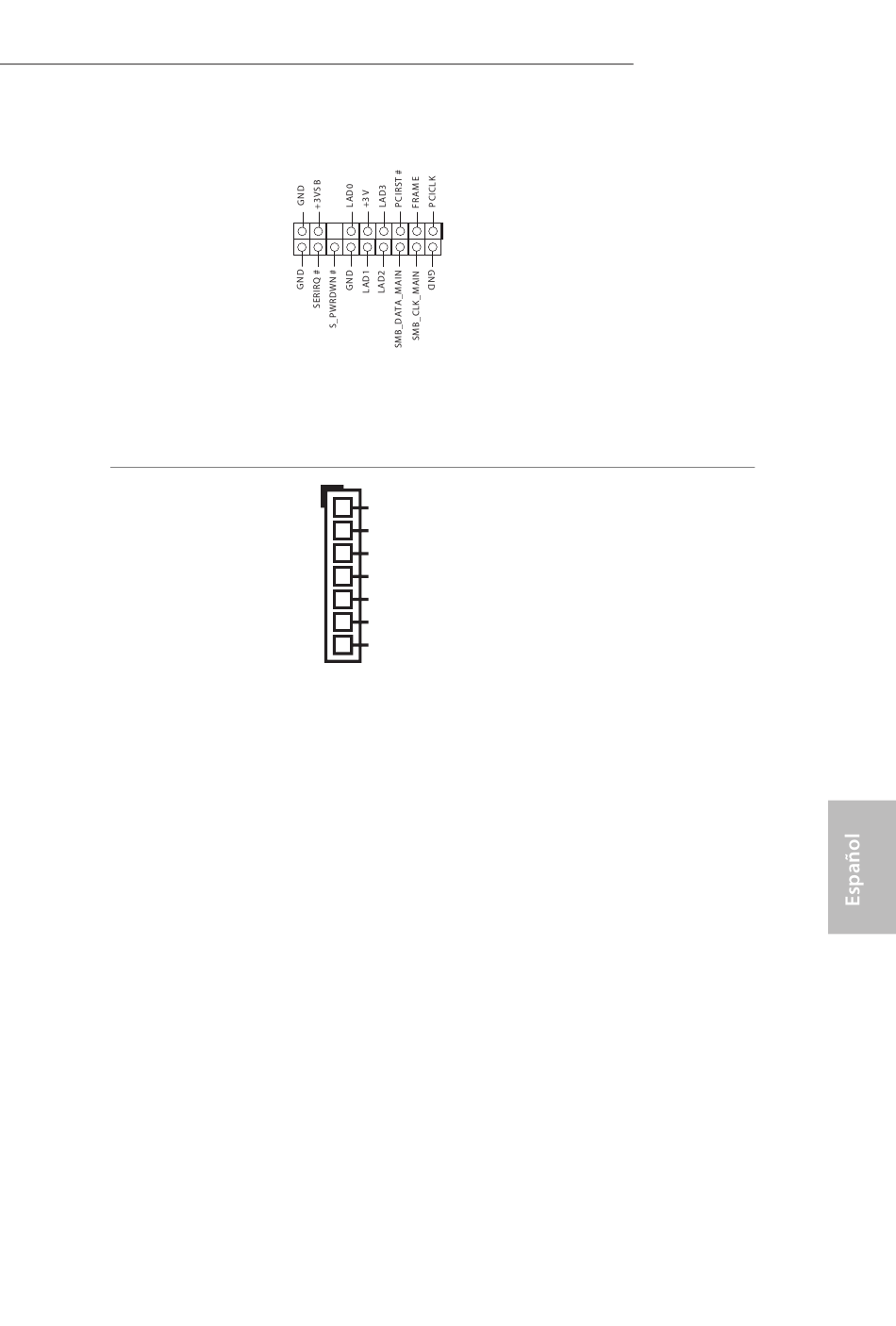

Cabezal TPM
(TPMS1 de 17 pines)
(consulte la pág.1, N.º 44)
TM
V-Probe
(VOL_CON1 de 7
pines)
(consulte la pág.1,
N.º 7)
1
1
1.0V PCH
VCCSA
VCCM
CPU GT
VCCIO
VCORE
GND
Z170 OC Formula
Este conector es compatible con el
sistema Módulo de Plataforma Se-
gura (TPM, en inglés), que puede
almacenar de forma segura claves,
certificados digitales, contraseñas
y datos. Un sistema TPM también
ayuda a aumentar la seguridad
en la red, protege las identidades
digitales y garantiza la integridad
de la plataforma.
Los usuarios pueden medir
el voltaje de los compo-
nentes integrados.
PIN1:
1,0V PCH:
voltaje de PCH
PIN2:
VCCSA:
voltaje de agente del siste-
ma de la CPU
PIN3:
VCCM:
voltaje de DRAM
:
PIN4
GT CPU:
VOLTAJE DE GRÁFICOS
DE LA CPU
:
CONTACTO5
VCCIO Voltaje IO de la
:
CPU
CONTACTO6 :
VCORE:
VOLTAJE DE LOS
NÚCLEOS DE LA CPU
:
CONTACTO7
TIERRA
