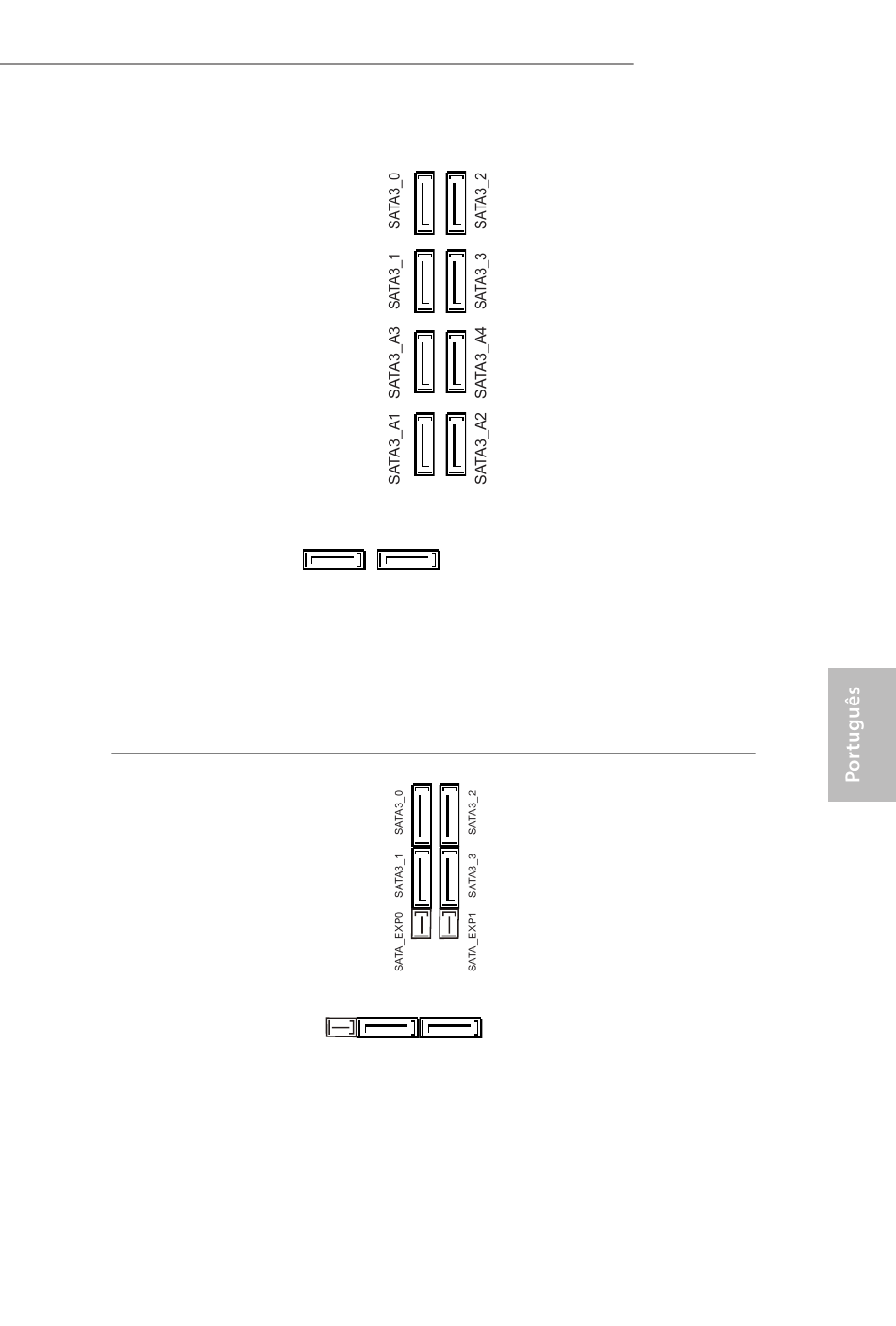

Conectores série ATA3
(SATA3_0
ver p.1, N.º 14)
(SATA3_1:
ver p.1, N.º 16)
(SATA3_2:
ver p.1, N.º 15)
(SATA3_3:
ver p.1, N.º 17)
(SATA3_4:
ver p.1, N.º 26)
(SATA3_5:
ver p.1, N.º 25)
(SATA3_A1
ver p.1, N.º 22)
(SATA3_A2
ver p.1, N.º 23)
(SATA3_A3:
ver p.1, N.º 20)
(SATA3_A4:
ver p.1, N.º 21)
Conectores Seriais ATA
Express
(SATA_EXP_0:
ver p.1, N.º 18)
(SATA_EXP_1:
ver p.1, N.º 19)
(SATA_EXP_2:
ver p.1, N.º 24)
SATA_EXP2
SATA3_5 SATA3_4
SATA3_5 SATA3_4
Z170 OC Formula
Estes dez conectores
SATA3 suportam
cabos de dados SATA
para dispositivos
de armazenamento
interno com uma taxa
de transferência de
dados de até 6,0 Gb/s.
O SATA3_0, SATA3_1
são compartilhados
com o SATA_EXP0. O
SATA3_2, SATA3_3
são compartilhados
com o SATA_EXP1. O
SATA3_4, SATA3_5 são
compartilhados com o
SATA_EXP2.
Para minimizar o tempo
de inicialização, use
portas Intel® Z170 SATA
(SATA3_0) para os seus
dispositivos inicializáveis.
Por favor, conecte
dispositivos de
armazenamento PCIe ou
SATA a estes conectores.
* SATA_EXP0 é
compartilhado com o
SATA3_0, SATA3_1 e
o M2_1; SATA_EXP1
é compartilhado com o
SATA3_2, SATA3_3 e
o M2_2; SATA_EXP2
é compartilhado com o
SATA3_4, SATA3_5 eo
M2_3.
