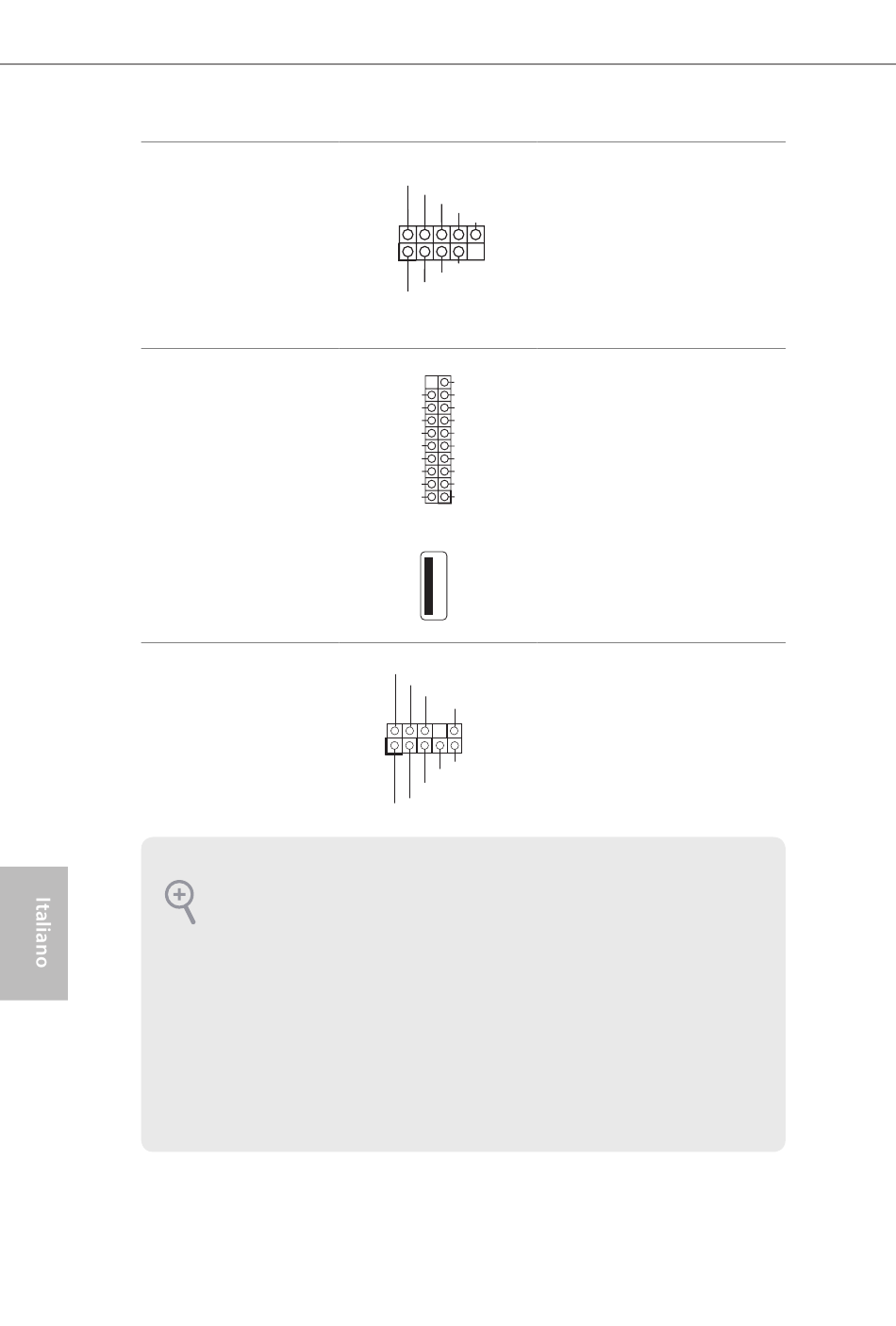

Header USB 2.0
(9-pin USB3_4)
(vedere pag. 1, n. 42)
(9-pin USB5_6)
(vedere pag. 1, n. 41)
Header USB 3.0
(USB3_5_6 a 19 pin)
(vedere pag. 1, n. 11)
(USB3_7_8 19 pin)
(vedere pag. 1, n. 12)
(USB3_9)
(vedere pag. 1, n. 10)
Header audio pannello
anteriore
(AUDIO1_HD a 9 pin)
(vedere pag. 1, n. 47)
1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo
chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel
nostro manuale e nel manuale dello chassis per installare il sistema.
2. Se si utilizza un pannello audio AC'97, installarlo sull'header audio del pannello anteriore
seguendo le fasi di seguito:
A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario
collegarli per il pannello audio AC'97.
Per attivare il microfono anteriore, andare alla scheda "FrontMic" nel pannello di controllo
Realtek e regolare il "Volume di registrazione".
76
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
Vbus Vbus
Vbus IntA_PB_SSRX-
IntA_PA_SSRX- IntA_PB_SSRX+
IntA_PA_SSRX+ GND
GND IntA_PB_SSTX-
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND IntA_PB_D-
IntA_PA_D- IntA_PB_D+
IntA_PA_D+ Dummy
1
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
Oltre alle due porte USB
2.0 sul pannello I/O, su
questa scheda madre vi
sono due header. Ciascun
header USB 2.0 può
supportare due porte.
Oltre alle sei porte USB 3.0
standard del pannello I/
O, questa scheda madre è
dotata di due collettori e di
una porta. Ciascun header
USB 3.0 può supportare
due porte.
Questo header serve a
collegare i dispositivi
audio al pannello audio
anteriore.
