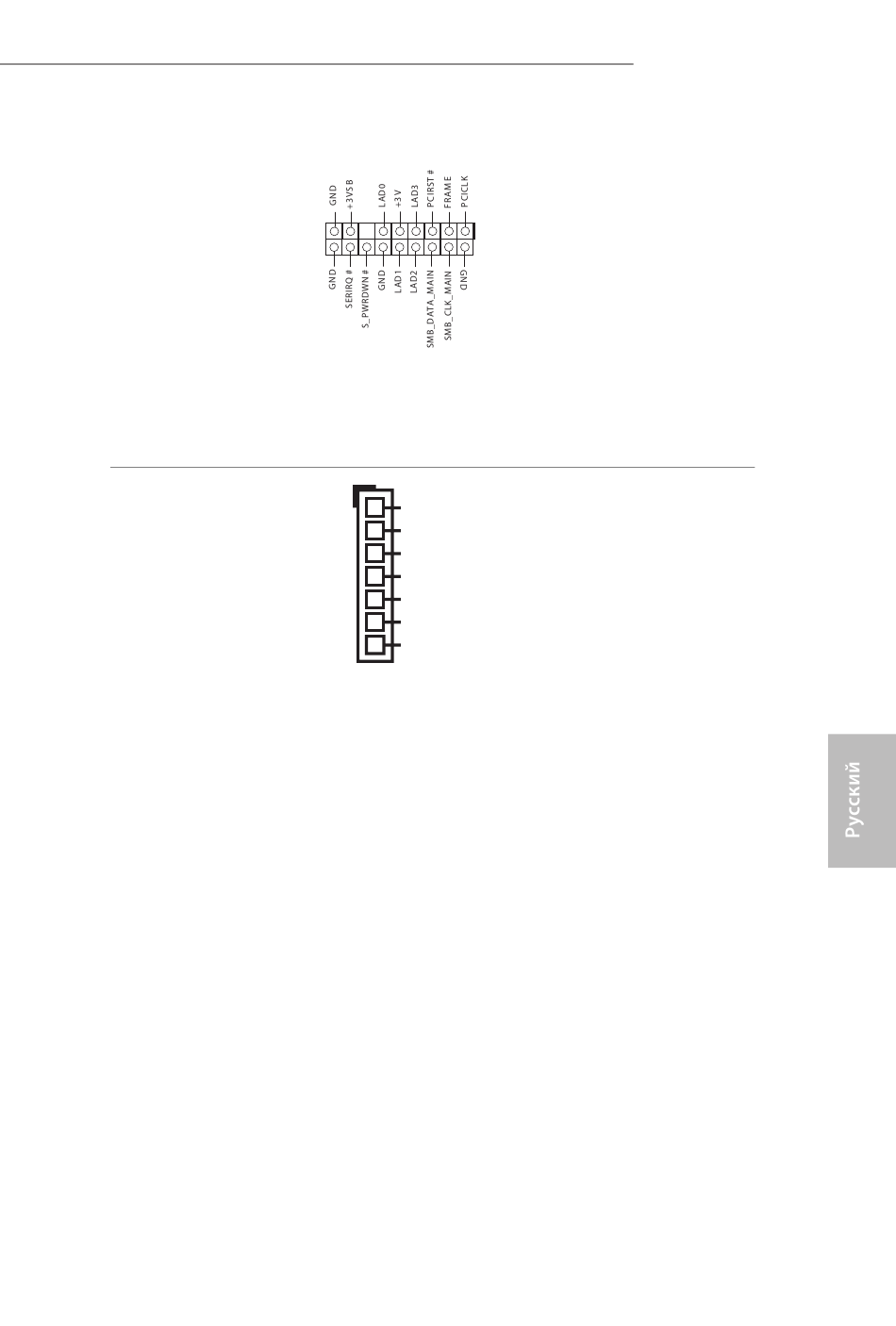

Колодка ТРМ
(17-контактная, TPMS1)
(См. стр. 1, № 44)
TM
V-Probe
(7-контактная,
VOL_CON1)
(См. стр. 1, № 7)
1
1
1.0V PCH
VCCSA
VCCM
CPU GT
VCCIO
VCORE
GND
Z170 OC Formula
Этот разъем обеспечивает
поддержку системы Trusted
Platform Module (TPM), которая
способна обеспечить надежное
хранение ключей, цифровых
сертификатов, паролей и данных.
Система ТРМ также повышает
уровень сетевой безопасности,
защищает цифровые
идентификаторы и обеспечивает
целостность платформы.
Возможность измерения
напряжения компонентов
материнской платы.
PIN1:
1,0 В PCH:
Напряжение PCH
PIN2:
VCCSA:
Напряжение системного
агента ЦП
PIN3:
VCCM:
Напряжение DRAM
PIN4:
CPU GT:
НАПРЯЖЕНИЕ
ГРАФИЧЕСКОГО ЯДРА
ЦП
PIN5:
VCCIO: Напряжение
ввода-вывода ЦП
PIN6:
VCORE:
НАПРЯЖЕНИЕ ЯДРА ЦП
PIN7:
GND
