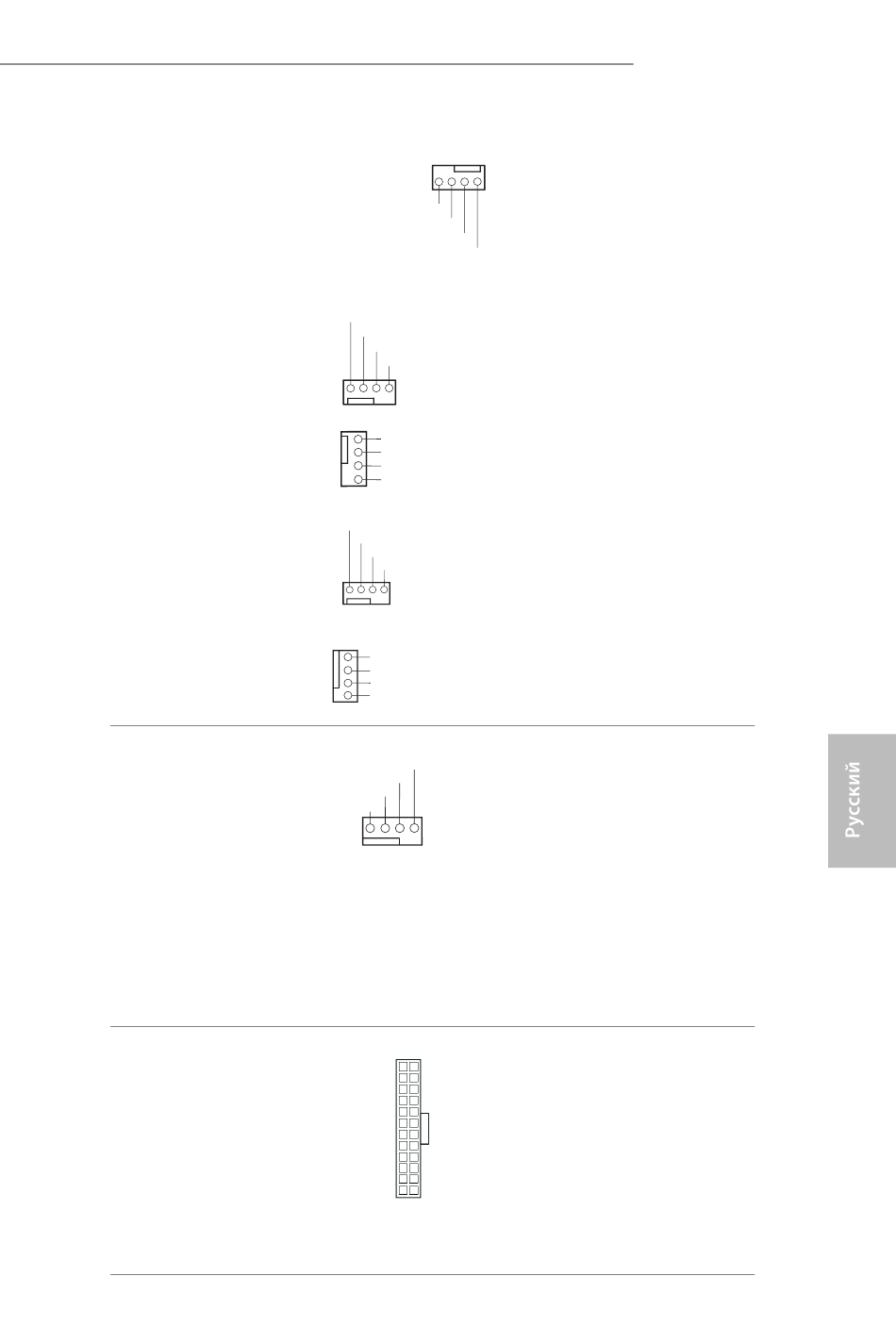

Разъемы вентиляторов
корпуса
(4-контактный, CHA_
FAN1)
(См. стр. 1, № 13)
(4-контактный, CHA_
FAN2)
(См. стр. 1, № 38)
(4-контактный, CHA_
FAN3)
(См. стр. 1, № 49)
(4-контактный, CHA_
FAN4)
(См. стр. 1, № 5)
Разъемы вентиляторов
ЦП
(4-контактный, CPU_
FAN1)
(См. стр. 1, № 48)
(4-контактный, CPU_
FAN2)
(См. стр. 1, № 6)
Разъем питания АТХ
(24-контактный,
ATXPWR1)
(См. стр. 1, № 9)
FAN_SPEED_CONTROL
CHA_FAN_SPEED
FAN_VOLTAGE
GND
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
1
GND
2
FAN_VOLTAGE
CPU_FAN_SPEED
3
FAN_SPEED_CONTROL
4
FAN_SPEED_CONTROL
CPU_FAN_SPEED
FAN_VOLTAGE
GND
1 2 3 4
12 24
1 13
Z170 OC Formula
Предназначены для
подключения кабелей
разъемов вентиляторов
и подключения черного
провода к заземлению.
Эта материнская
плата снабжена
4-контактным разъемом
для малошумящего
вентилятора ЦП. Если вы
собираетесь подключить
3-контактный
вентилятор охлаждения
процессора, подключайте
его к контактам 1-3.
Эта материнская плата
снабжена 24-контактным
разъемом питания АТХ.
Чтобы использовать
20-контактный
разъем питания ATX,
подключите его вдоль
контакта 1 и контакта 13.
109
