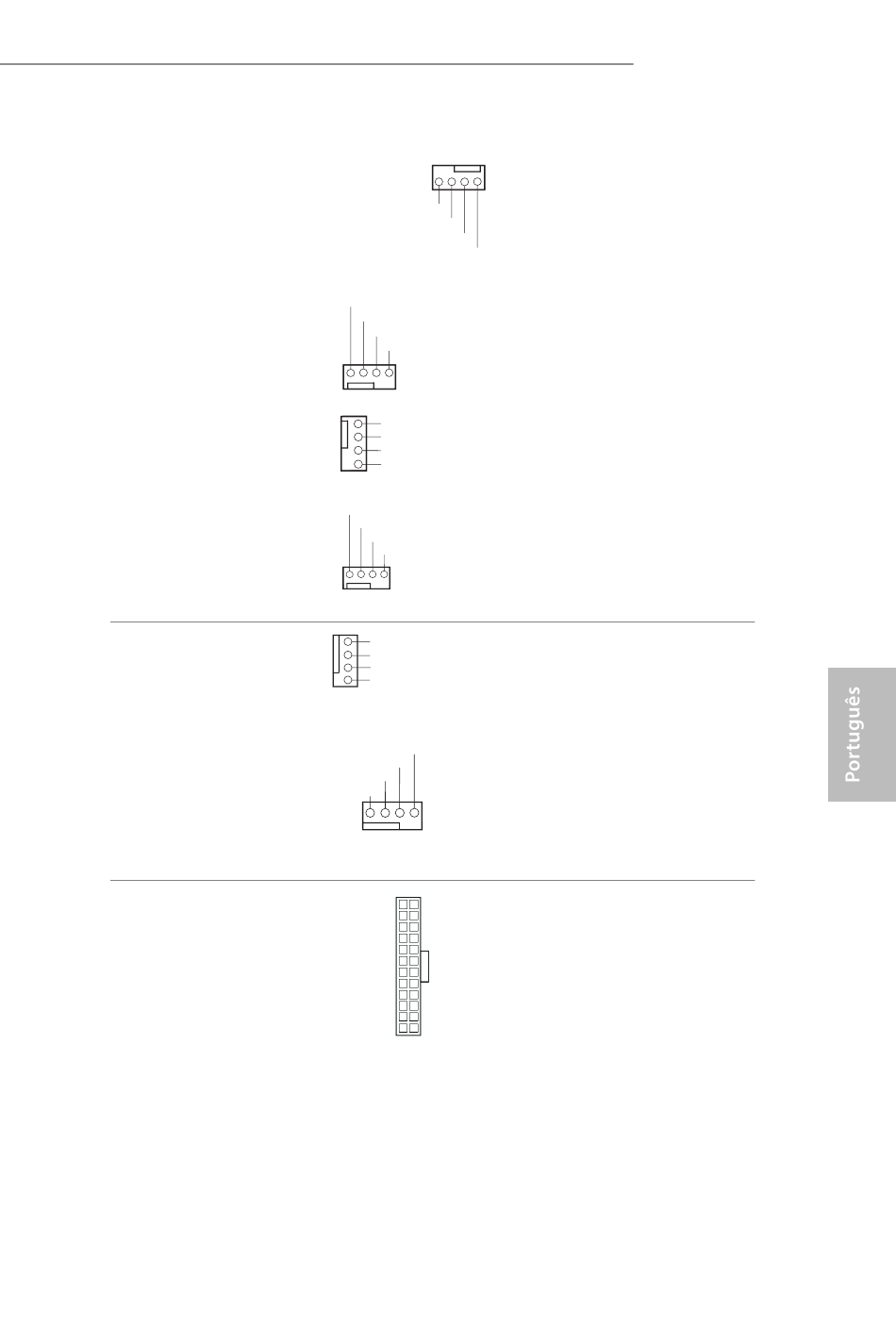

Conectores da Ventoinha
do Chassi
(CHA_FAN1 de 4 pinos)
(ver p.1, N.º 13)
(CHA_FAN2 de 4 pinos)
(ver p.1, N.º 38)
(CHA_FAN3 de 4 pinos)
(ver p.1, N.º 49)
(CHA_FAN4 de 4 pinos)
(ver p.1, N.º 5)
Conectores do ventilador
da CPU
(CPU_FAN1 de 4 pinos)
(ver p.1, N.º 48)
(CPU_FAN2 de 4 pinos)
(ver p.1, N.º 6)
Conector de alimentação
ATX
(ATXPWR1 de 24 pinos)
(ver p.1, N.º 9)
FAN_SPEED_CONTROL
CHA_FAN_SPEED
FAN_VOLTAGE
GND
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
1
GND
2 FAN_VOLTAGE
CPU_FAN_SPEED
3
FAN_SPEED_CONTROL
4
FAN_SPEED_CONTROL
CPU_FAN_SPEED
FAN_VOLTAGE
GND
1 2 3 4
12 24
1 13
Z170 OC Formula
Por favor, conecte os
cabos do ventilador aos
conectores do ventilador e
corresponda o fio preto no
pino terra.
Esta placa mãe inclui um
conector de ventilador
da CPU (Ventilador
silencioso) de 4 pinos. Se
você pretende conectar um
ventilador da CPU de 3
pinos, por favor, conecte-o
ao Pino 1-3.
Esta placa-mãe inclui um
conector de alimentação
ATX de 24 pinos. Para
utilizar uma fonte de
alimentação ATX de 20
pinos, introduza-a no Pino
1 e Pino 13.
