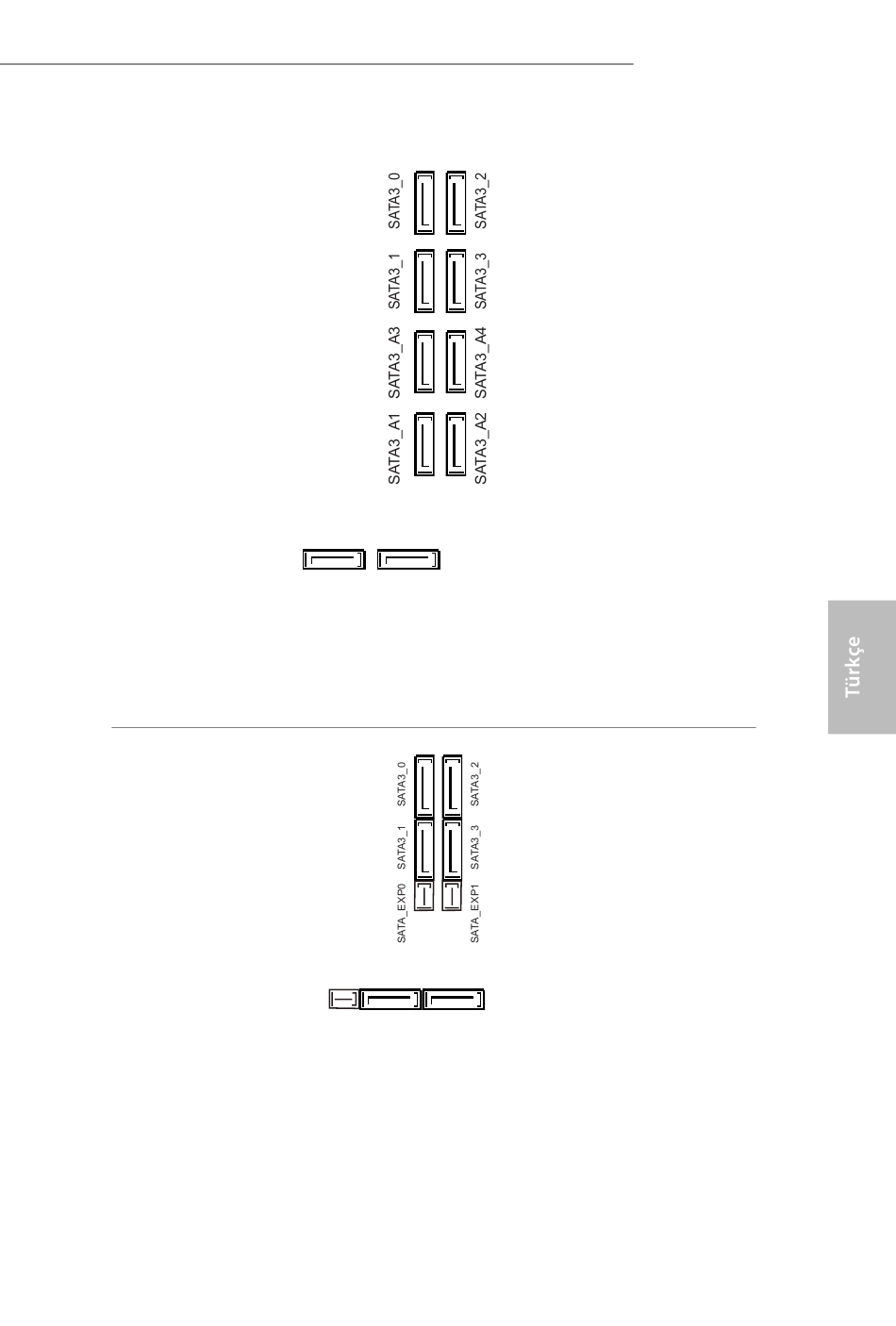

Seri ATA3 Bağlayıcıları
(SATA3_0
bkz. sf.1, No. 14)
(SATA3_1:
bkz. sf.1, No. 16)
(SATA3_2:
bkz. sf.1, No. 15)
(SATA3_3:
bkz. sf.1, No. 17)
(SATA3_4:
bkz. sf.1, No. 26)
(SATA3_5:
bkz. sf.1, No. 25)
(SATA3_A1
bkz. sf.1, No. 22)
(SATA3_A2
bkz. sf.1, No. 23)
(SATA3_A3:
bkz. sf.1, No. 20)
(SATA3_A4:
bkz. sf.1, No. 21)
Seri ATA Express
Bağlayıcıları
(SATA_EXP_0:
bkz. sf.1, No. 18)
(SATA_EXP_1:
bkz. sf.1, No. 19)
(SATA_EXP_2:
bkz. sf.1, No. 24)
SATA3_5 SATA3_4
SATA_EXP2 SATA3_5 SATA3_4
Z170 OC Formula
Bu on SATA3 bağlayıcısı,
veri aktarım hızı 6,0 Gb/
sn'ye kadar olan dahili
depolama aygıtları için
tasarlanmış SATA veri
kablolarını destekler.
SATA3_0, SATA3_1,
SATA_EXP0 ile paylaşılır.
SATA3_2, SATA3_3,
SATA_EXP1 ile paylaşılır.
SATA3_4, SATA3_5,
SATA_EXP2 ile paylaşılır.
Başlatma süresini en
aza indirmek amacıyla,
çalıştırılabilir aygıtlarınız
için Intel® Z170 SATA
bağlantı noktalarını
(SATA3_0) kullanın.
Lütfen bu bağlayıcılara
ya SATA ya da PCIe
depolama aygıtlarını
bağlayın.
*SATA_EXP0, SATA3_0,
SATA3_1 ve M2_1 ile,
SATA_EXP1, SATA3_2,
SATA3_3 ve M2_2 ile,
SATA_EXP2, SATA3_4,
SATA3_5 ve M2_3 ile
paylaşılır.
139
