串行 ATA3 接口
(SATA3_0
见第 1 页， 第 14 个）
(SATA3_1:
见第 1 页， 第 16 个）
(SATA3_2:
见第 1 页， 第 15 个）
(SATA3_3:
见第 1 页， 第 17 个）
(SATA3_4:
见第 1 页， 第 26 个）
(SATA3_5:
见第 1 页， 第 25 个）
(SATA3_A1)
见第 1 页，第 22 个）
(SATA3_A2
见第 1 页，第 23 个）
(SATA3_A3:
见第 1 页，第 20 个）
(SATA3_A4:
见第 1 页，第 21 个）
串行 ATA Express 接口
(SATA_EXP_0:
见第 1 页，第 18 个）
(SATA_EXP_1:
见第 1 页，第 19 个）
(SATA_EXP_2:
见第 1 页，第 24 个）

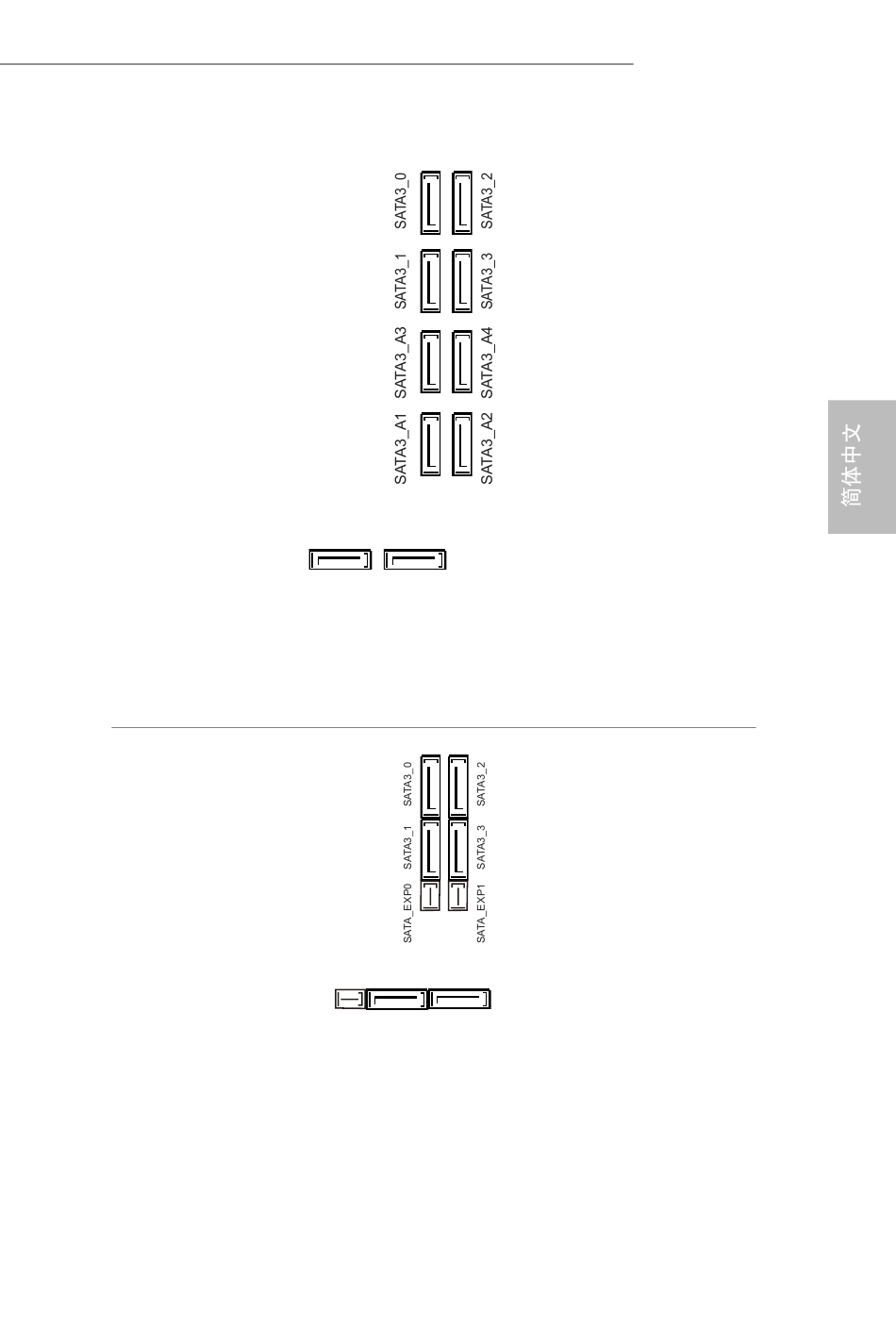

SATA3_5 SATA3_4
SATA_EXP2 SATA3_5 SATA3_4
Z170 OC Formula
这十个 SATA3 接口支
持最高 6.0 Gb/s 数据
传输速率的内部存储
设备的 SATA 数据线。
SATA3_0、SATA3_1
与 SATA_EXP0 共享。
SATA3_2、SATA3_3
与 SATA_EXP1 共享。
SATA3_4、SATA3_5 与
SATA_EXP2 共享。
为最小化引导时间，请
将 Intel® Z170 SATA 端口
(SATA3_0) 用于可引导设
备。
请将 SATA 或 PCIe 存储
设备连接到这些接口。
*SATA_EXP0 与
SATA3_0, SATA3_1 和
M2_1 共享；SATA_EXP1
与 SATA3_2、SATA3_3
和 M2_2 共享；SATA_
EXP2 与 SATA3_4、
SATA3_5 和 M2_3 共享。
