ASROCK Z170 OC Formula Bedienungsanleitung Seite 145

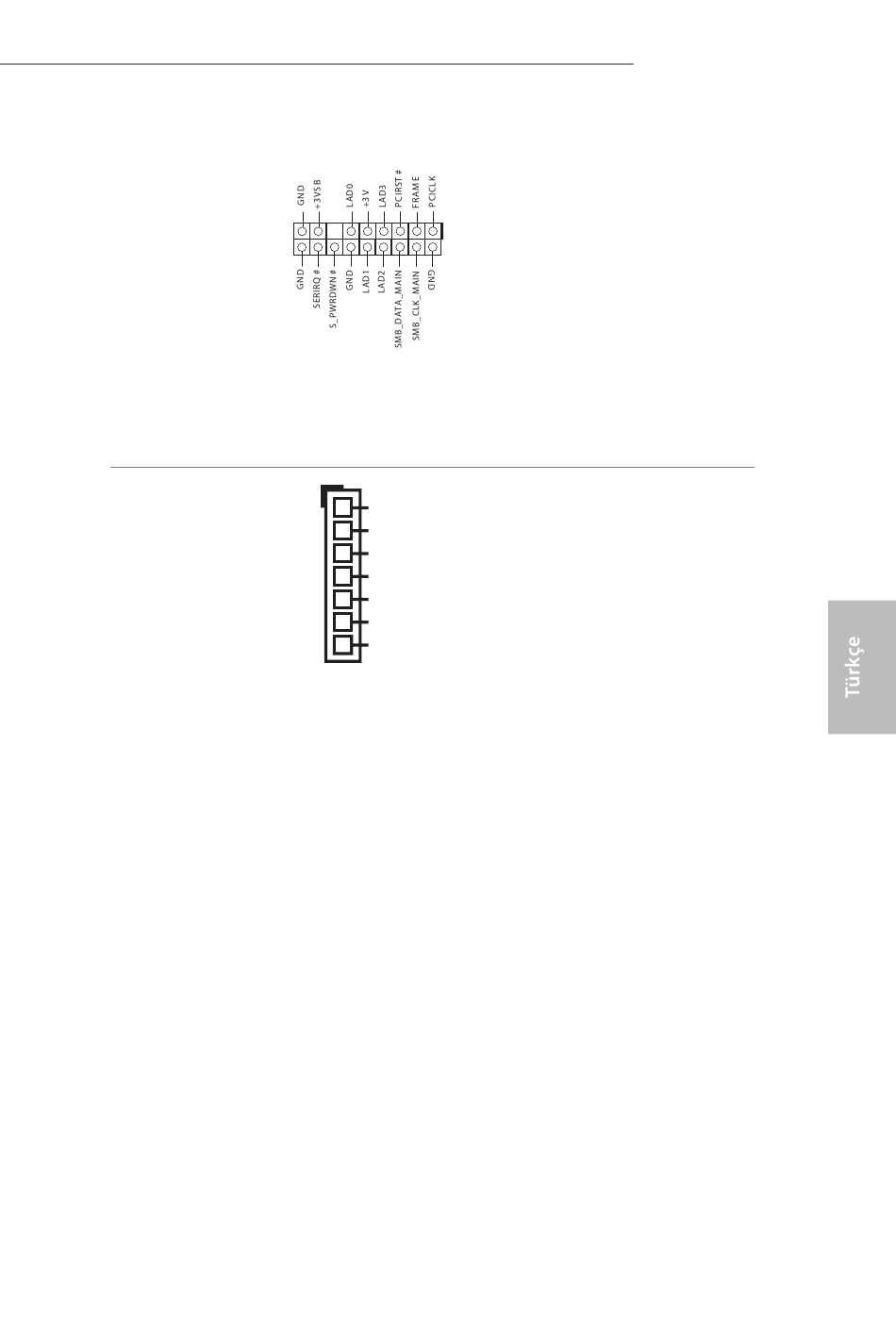

TPM bağlantısı
(17-pin TPMS1)
(bkz. sf.1, No. 44)
TM
V-Probe
(7-pin VOL_CON1)
(bkz. sf.1, No. 7)
1
1
1.0V PCH
VCCSA
VCCM
CPU GT
VCCIO
VCORE
GND
Z170 OC Formula
Bu bağlayıcı, anahtarlar, dijital ser-
tifikalar, parolalar ve verileri güvenli
bir şekilde saklama özelliği bulunan
Güvenilir Platform Modülü (TPM)
sistemini destekler. TPM sistem-
leri, aynı zamanda ağ güvenliğinin
artırılması, dijital kimliklerin ko-
runması ve platform bütünlüğünün
sağlanmasına da yardımcıdır.
Kullanıcılar, karttaki bileşen-
lerin voltajını ölçebilir.
PIN1:
1,0V PCH:
PCH Voltajı
PIN2:
VCCSA:
İşlemci sistem aracısı voltajı
PIN3:
VCCM:
DRAM Voltajı
PIN4:
İşlemci GT:
İŞLEMCİ GRAFİK
GERİLİMİ
PIN5:
VCCIO: İşlemci G/Ç voltajı
PIN6:
VCORE:
İŞLEMCİ ÇEKİRDEK
GERİLİMİ
PIN7:
GND
