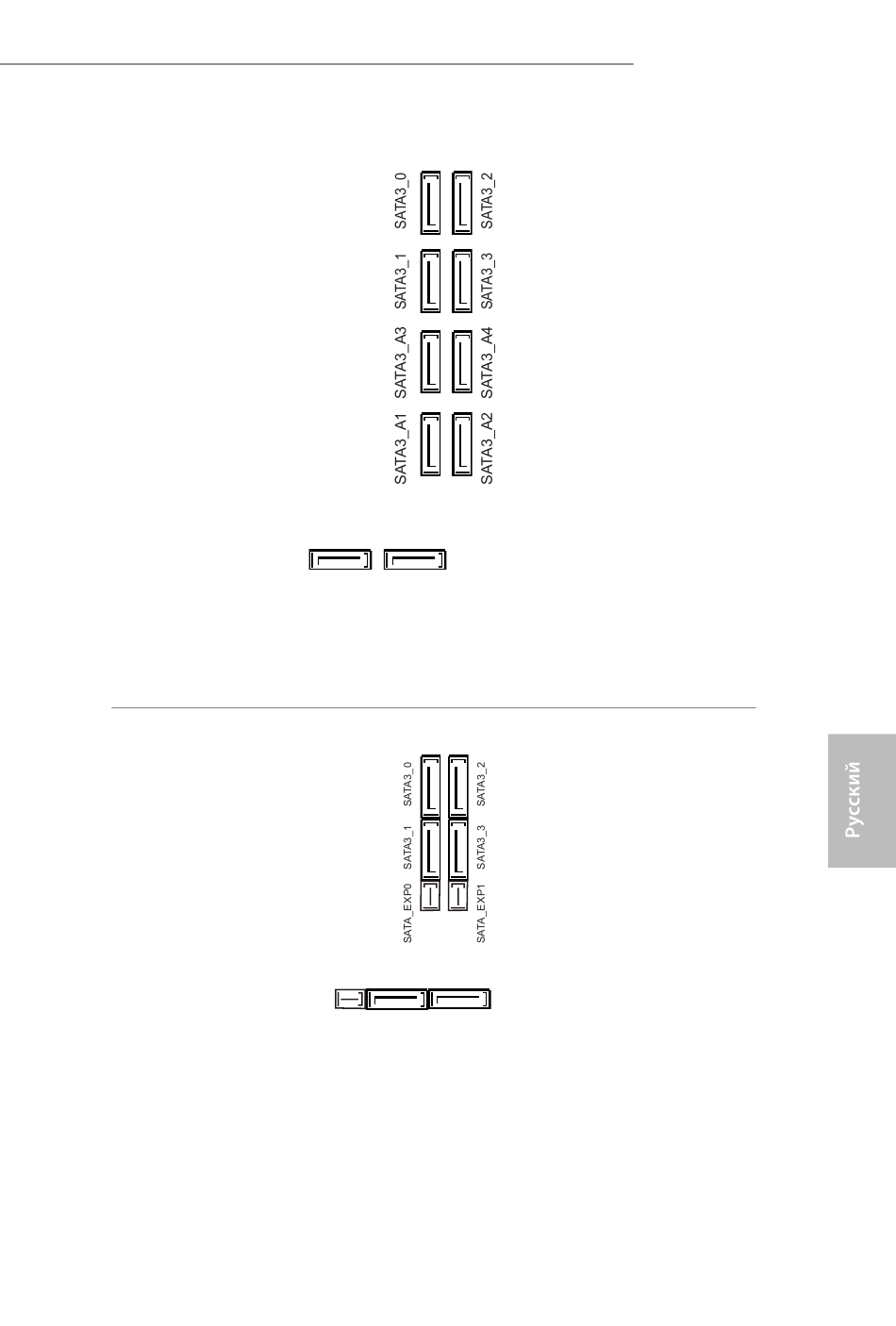

Разъемы Serial ATA3
(SATA3_0
См. стр. 1, № 14)
(SATA3_1:
См. стр. 1, № 16)
(SATA3_2:
См. стр. 1, № 15)
(SATA3_3:
См. стр. 1, № 17)
(SATA3_4:
См. стр. 1, № 26)
(SATA3_5:
См. стр. 1, № 25)
(SATA3_A1
см. стр.1, № 22)
(SATA3_A2
см. стр.1, № 23)
(SATA3_A3:
см. стр.1, № 20)
(SATA3_A4:
см. стр.1, № 21)
Разъемы SATA Express
(SATA_EXP_0:
см. стр.1, № 18)
(SATA_EXP_1:
см. стр.1, № 19)
(SATA_EXP_2:
см. стр.1, № 24)
SATA3_5 SATA3_4
SATA_EXP2 SATA3_5 SATA3_4
Z170 OC Formula
Эти десять
разъемов SATA3
предназначены для
подключения кабелей
SATA внутренних
запоминающих
устройств для передачи
данных со скоростью
до 6,0 Гб/с. SATA3_0,
SATA3_1 используются
с разъемом SATA_EXP0.
SATA3_2, SATA3_3
используются с разъемом
SATA_EXP1. SATA3_4,
SATA3_5 используются с
разъемом SATA_EXP2.
Для минимизации
времени загрузки
используйте порты Intel®
Z170 SATA (SATA3_0)
для самозагружаемых
устройств.
К данным разъемам
подключаются
накопители SATA или
PCIe.
*Разъем SATA_EXP0
используется вместе с
SATA3_0, SATA3_1 и
M2_1; разъем SATA_
EXP1 используется
вместе с SATA3_2,
SATA3_3 и M2_2;
разъем SATA_EXP2
используется вместе с
SATA3_4, SATA3_5 и
M2_3.
