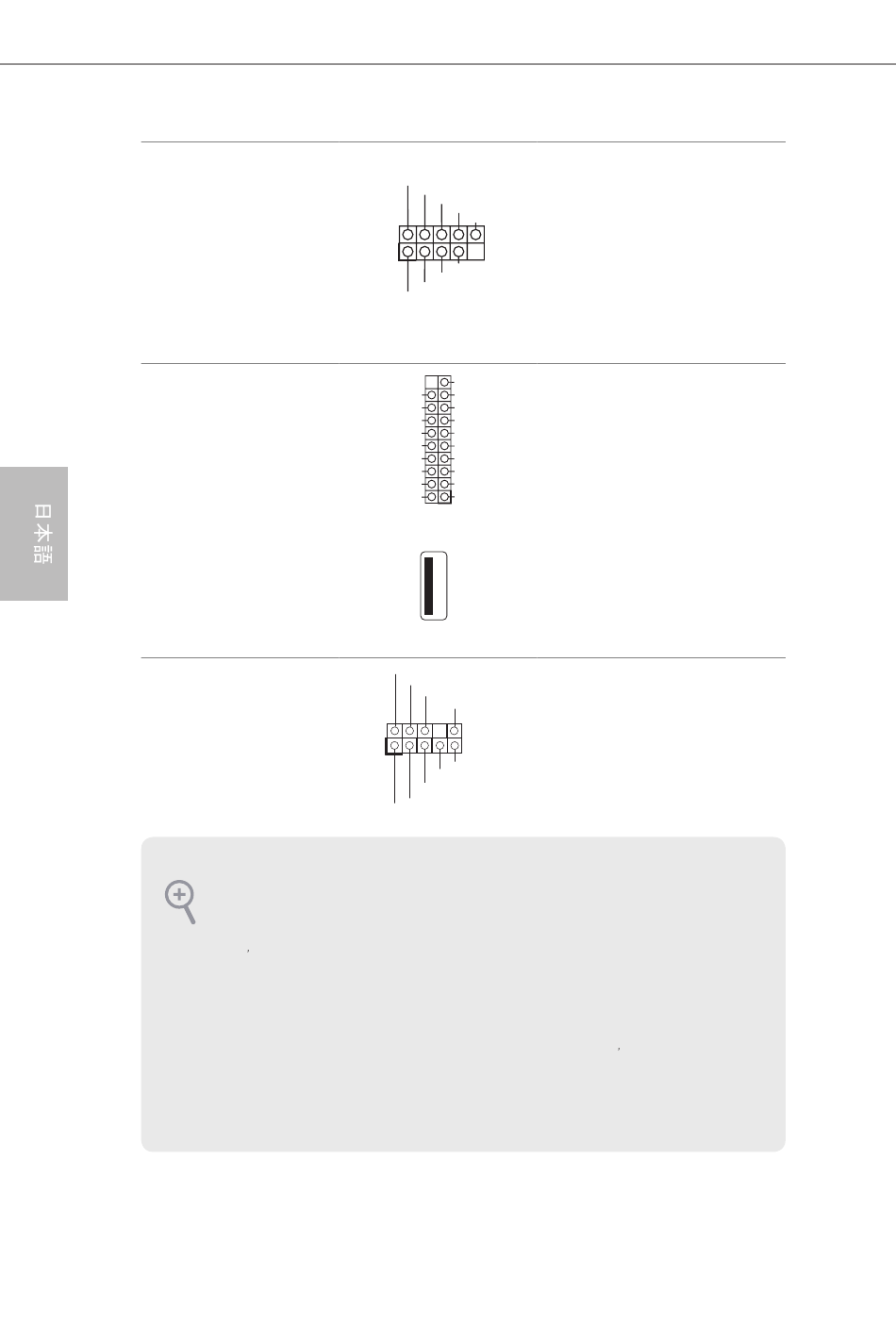

USB 2.0 ヘッダー
（9 ピン USB3_4）
（p.1、 No. 42 参照）
（9 ピン USB5_6）
（p.1、 No. 41 参照）
USB 3.0 ヘッダー
（19 ピン USB3_5_6）
（p.1、 No. 11 参照）
（19 ピン USB3_7_8）
（p.1、 No. 12 参照）
(USB3_9)
（p.1、 No. 10 参照）
フロントパネルオーディオ
ヘッダー
（9 ピン HD_AUDIO1）
（p.1、 No. 47 参照）
1. ハイディフィニションオーディオはジャックセンシングをサポートしていますが、 正しく
機能するためには、 シャーシのパネルワイヤーが HDA をサポートしているこ とが必要
です。 お使いのシステムを取り付けるには、 当社のマニュアルおよびシャーシのマニュ
アルの指示に従ってく ださい。
2. AC 97 オーディオパネルを使用する場合には、 次のステップで、 前面パネルオーディオ
ヘッダーに取り付けてく ださい。
A. Mic_IN (MIC) を MIC2_L に接続します。
B. Audio_R (RIN) を OUT2_R に、 Audio_L (LIN) を OUT2_L に接続します。
C. アース (GND) をアース (GND) に接続します。
D. MIC_RET と OUT_RET は、 HD オーディオパネル専用です。 AC 97 オーディオパネ
ルではこれらを接続する必要はありません。
E. フロントマイクを有効にするには、 Realtekコントロールパネルの 「FrontMic」 タブで、
音音量」 を調整してく ださい。
172
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
Vbus Vbus
Vbus IntA_PB_SSRX-
IntA_PA_SSRX- IntA_PB_SSRX+
IntA_PA_SSRX+ GND
GND IntA_PB_SSTX-
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND IntA_PB_D-
IntA_PA_D- IntA_PB_D+
IntA_PA_D+ Dummy
1
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
I/O パネルの 2 つの USB
2.0 ポートに加えて、 この
マザーボードには 2 つの
ヘッダーがあります。 各
USB 2.0 ヘッダーは、 2 つ
のポートをサポートでき
ます。
I/O パネルの 6 つの USB
3.0 ポートに加えて、 この
マザーボードには 2 つの
ヘッダーと 1 つのポート
が装備されています。 各
USB 3.0 ヘッダーは、 2 つ
のポートをサポートでき
ます。
このヘッダーは、 フロント
オーディオパネルにオー
ディオデバイスを接続す
るためのものです。
「録
