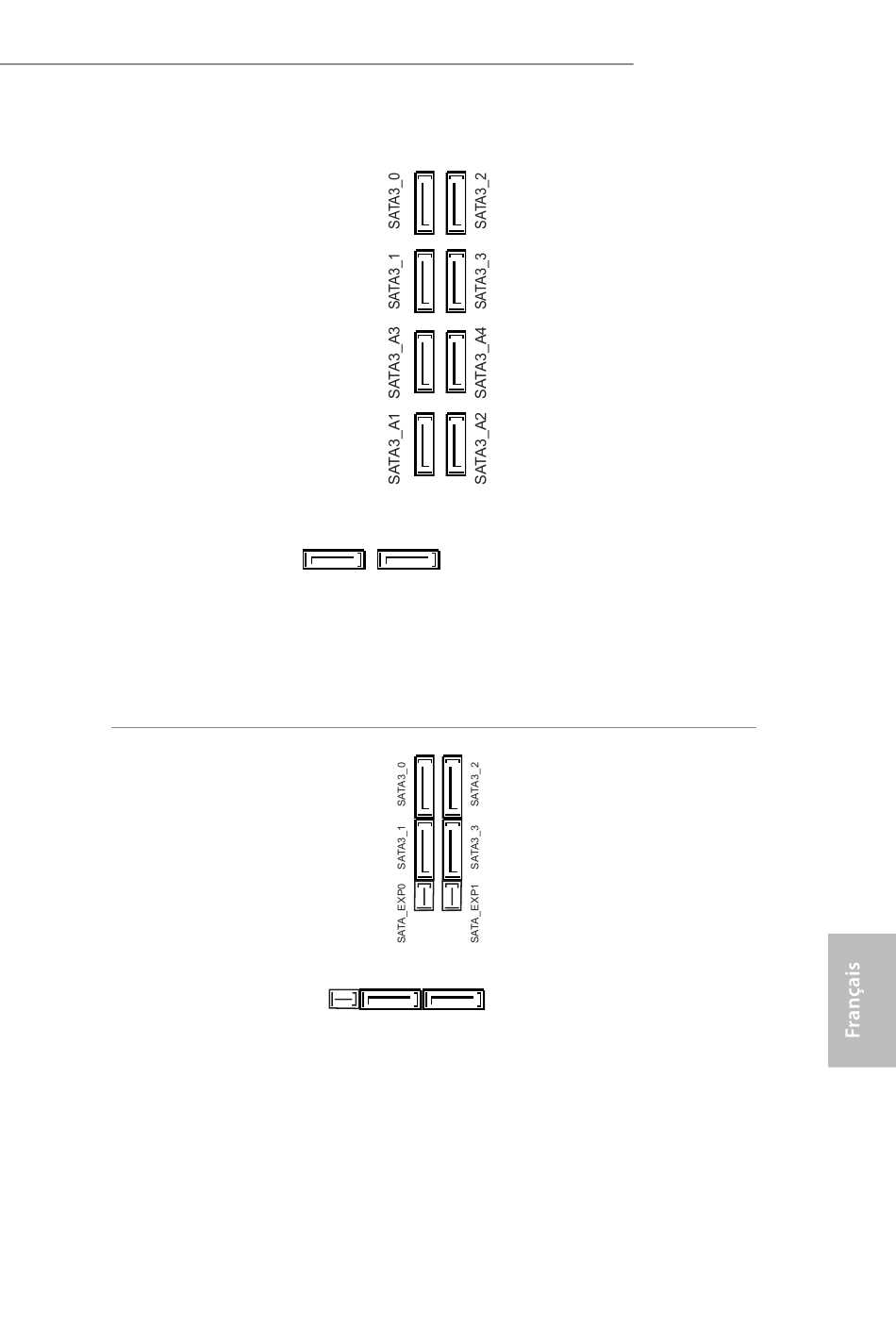

Connecteurs Serial ATA3
(SATA3_0
voir p.1, No. 14)
(SATA3_1:
voir p.1, No. 16)
(SATA3_2:
voir p.1, No. 15)
(SATA3_3:
voir p.1, No. 17)
(SATA3_4:
voir p.1, No. 26)
(SATA3_5:
voir p.1, No. 25)
(SATA3_A1
voir p.1, No. 22)
(SATA3_A2
voir p.1, No. 23)
(SATA3_A3:
voir p.1, No. 20)
(SATA3_A4:
voir p.1, No. 21)
Connecteurs série ATA
Express
(SATA_EXP_0:
voir p.1, No. 18)
(SATA_EXP_1:
voir p.1, No. 19)
(SATA_EXP_2:
voir p.1, No. 24)
SATA3_5 SATA3_4
SATA_EXP2 SATA3_5 SATA3_4
Z170 OC Formula
Ces dix connecteurs
SATA3 sont compatibles
avec les câbles de données
SATA pour les appareils
de stockage internes
avec un taux de transfert
maximal de 6,0 Go/s.
SATA3_0 et SATA3_1 sont
partagés avec SATA_EXP0.
SATA3_2 et SATA3_3 sont
partagés avec SATA_EXP1.
SATA3_4 et SATA3_5 sont
partagés avec SATA_EXP2.
Pour minimiser le temps
au démarrage, utilisez les
ports Intel® Z170 SATA
(SATA3_0) pour vos
appareils amorçables.
Veuillez connecter des
périphériques de stockage
SATA ou PCIe à ces
connecteurs.
*SATA_EXP0 est partagé
avec SATA3_0, SATA3_1
et M2_1 ; SATA_EXP1 est
partagé avec SATA3_2,
SATA3_3 et M2_2 ; SATA_
EXP2 est partagé avec
SATA3_4, SATA3_5 et
M2_3.
