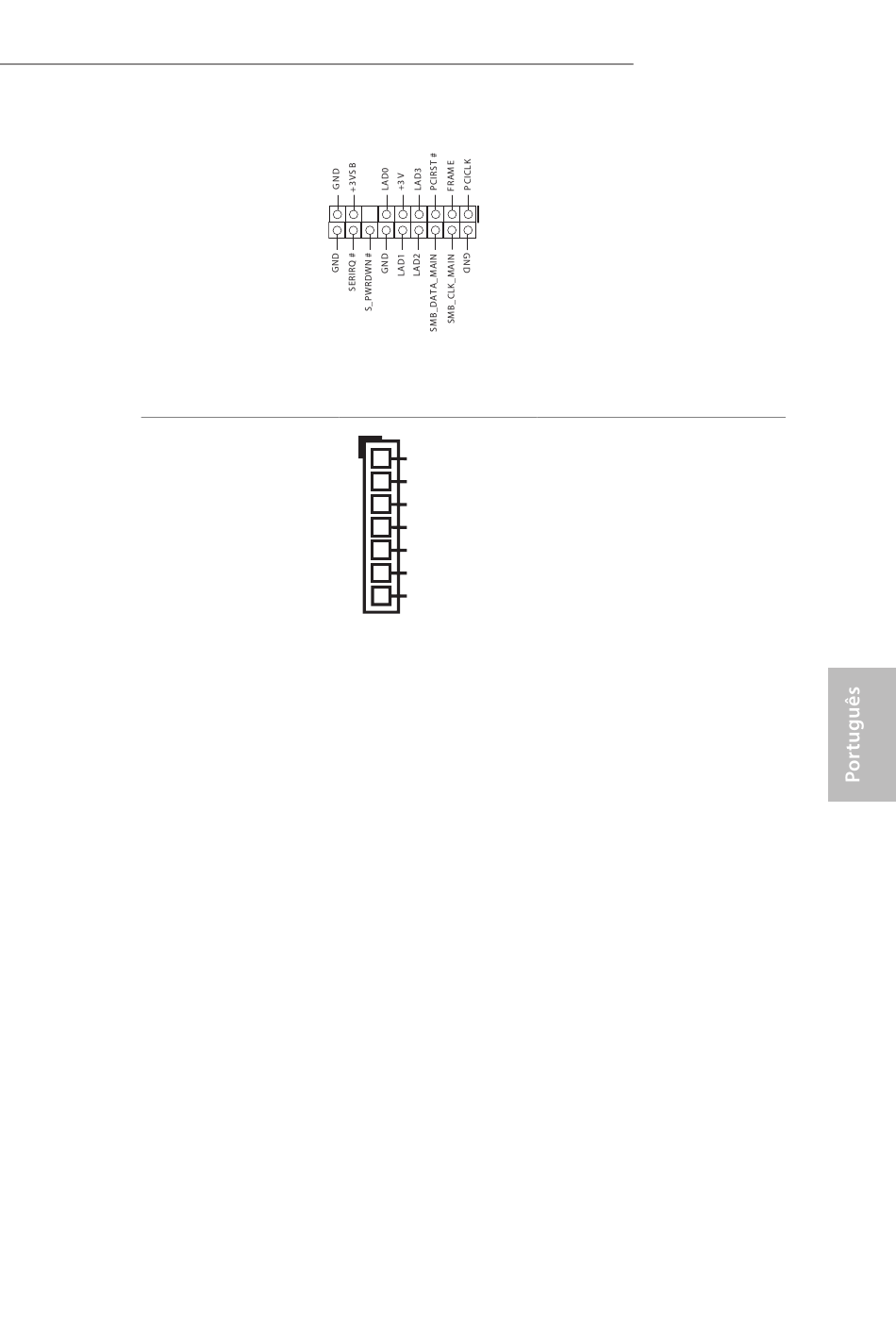

Suporte TPM
(TPMS1 de 17 pinos)
(ver p.1, N.º 44)
TM
V-Probe
(VOL_CON1 de 7
pinos)
(ver p.1, N.º 7)
1
1
1.0V PCH
VCCSA
VCCM
CPU GT
VCCIO
VCORE
GND
Z170 OC Formula
Este conector suporta um sistema
com Módulo de Plataforma Con-
fiável (TPM), que pode armazenar
com segurança chaves, certifica-
dos digitais, senhas e dados. Um
sistema TPM também ajuda a
melhorar a segurança de rede, a
proteger identidades digitais e a
garantir a integridade da plata-
forma.
Os usuários podem de
medir a tensão dos compo-
nentes na placa.
PIN1:
1,0V PCH:
Tensão de PCH
PIN2:
VCCSA:
VOLTAGEM DO
AGENTE DO SISTEMA
DA CPU
PIN3:
VCCM:
Tensão da DRAM
:
PIN4
CPU GT:
TENSÃO GRÁFICA DA
CPU
PIN5 :
VCCIO TENSÃO IO DA
:
CPU
:
PIN6
VCORE:
TENSÃO DO NÚCLEO
DA CPU
:
PIN7
TERRA
