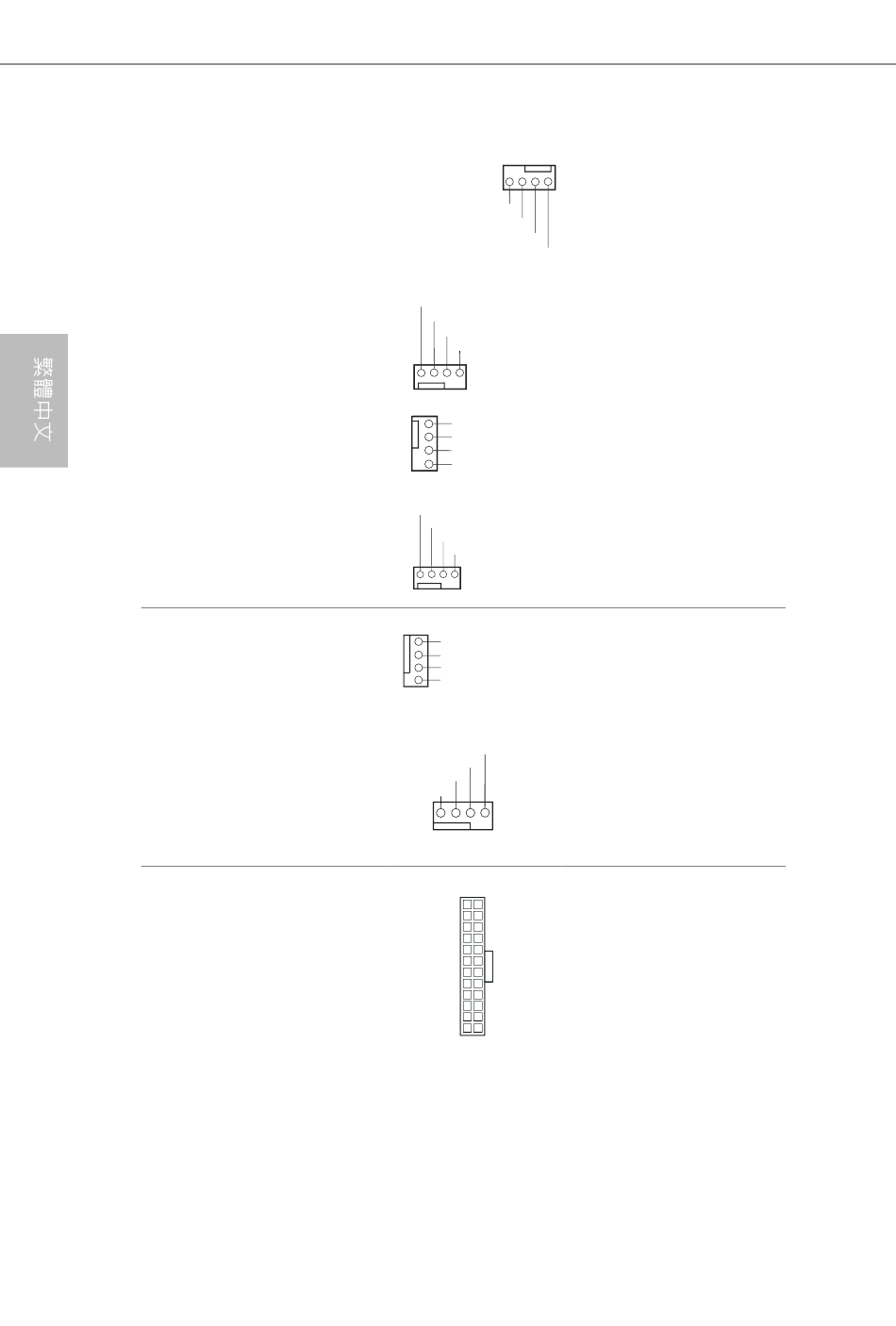

機殼風扇接頭
(4-pin CHA_FAN1)
（請參閱第 1 頁， 編號 13）
(4-pin CHA_FAN2)
（請參閱第 1 頁， 編號 38）
(4-pin CHA_FAN3)
（請參閱第 1 頁， 編號 49）
(4-pin CHA_FAN4)
（請參閱第 1 頁， 編號 5）
CPU 風扇接頭
(4-pin CPU_FAN1)
（請參閱第 1 頁， 編號 48）
(4-pin CPU_FAN2)
（請參閱第 1 頁， 編號 6）
ATX 電源接頭
(24-pin ATXPWR1)
（請參閱第 1 頁，編號 9）
206
FAN_SPEED_CONTROL
CHA_FAN_SPEED
FAN_VOLTAGE
GND
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
1
GND
2 FAN_VOLTAGE
CPU_FAN_SPEED
3
FAN_SPEED_CONTROL
4
FAN_SPEED_CONTROL
CPU_FAN_SPEED
FAN_VOLTAGE
GND
1 2 3 4
12 24
1 13
請將風扇纜線連接至
風扇接頭，並比對黑
線及接地針腳。
本主機板配備 4-Pin
CPU 風扇 ( 靜音風扇 )
接頭。若您計畫連接
3-Pin CPU 風扇，請
接至 Pin 1-3。
本主機板配備一組
24-pin ATX 電源接
頭。若要使用 20-pin
ATX 電源供應器，請
插入 Pin 1 及 Pin 13。
