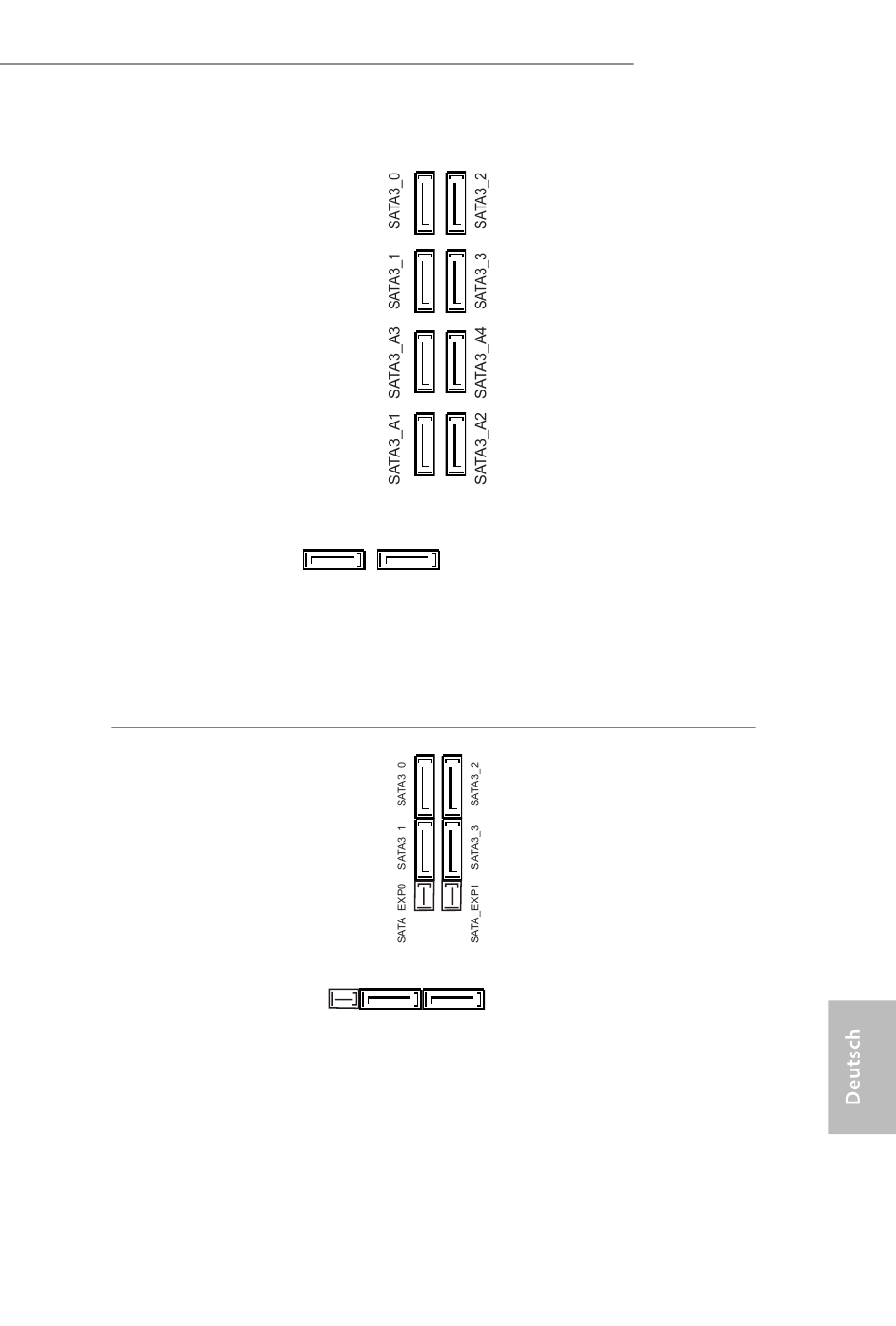

Serial-ATA-III-Anschlüsse
(SATA3_0
siehe S. 1, Nr. 14)
(SATA3_1:
siehe S. 1, Nr. 16)
(SATA3_2:
siehe S. 1, Nr. 15)
(SATA3_3:
siehe S. 1, Nr. 17)
(SATA3_4:
siehe S. 1, Nr. 26)
(SATA3_5:
siehe S. 1, Nr. 25)
(SATA3_A1
siehe S. 1, Nr. 22)
(SATA3_A2
siehe S. 1, Nr. 23)
(SATA3_A3:
siehe S. 1, Nr. 20)
(SATA3_A4:
siehe S. 1, Nr. 21)
Serial-ATA-Express-
Anschlüsse
(SATA_EXP_0:
siehe S. 1, Nr. 18)
(SATA_EXP_1:
siehe S. 1, Nr. 19)
(SATA_EXP_2:
siehe S. 1, Nr. 24)
SATA3_5 SATA3_4
SATA_EXP2 SATA3_5 SATA3_4
Z170 OC Formula
Diese zehn SATA-III-
Anschlüsse unterstützen
SATA-Datenkabel für
interne Speichergeräte mit
einer Datenübertragungsg
eschwindigkeit bis 6,0 Gb/
s. SATA3_0 und SATA3_1
werden gemeinsam mit
SATA_EXP0 genutzt.
SATA3_2 und SATA3_3
werden gemeinsam mit
SATA_EXP1 genutzt.
SATA3_4 und SATA3_5
werden gemeinsam mit
SATA_EXP2 genutzt.
Nutzen Sie zum
Minimieren der Startzeit
Intel® Z170-SATA-Ports
(SATA3_0) für Ihre
bootfähigen Geräte.
Bitte verbinden Sie
entweder SATA- oder
PCIe-Speichergeräte mit
diesen Anschlüssen.
*SATA_EXP0 wird
gemeinsam mit SATA3_0,
SATA3_1 und M2_1
genutzt; SATA_EXP1 wird
gemeinsam mit SATA3_2,
SATA3_3 und M2_2
genutzt; SATA_EXP2 wird
gemeinsam mit SATA3_4,
SATA3_5 und M2_3
genutzt.
