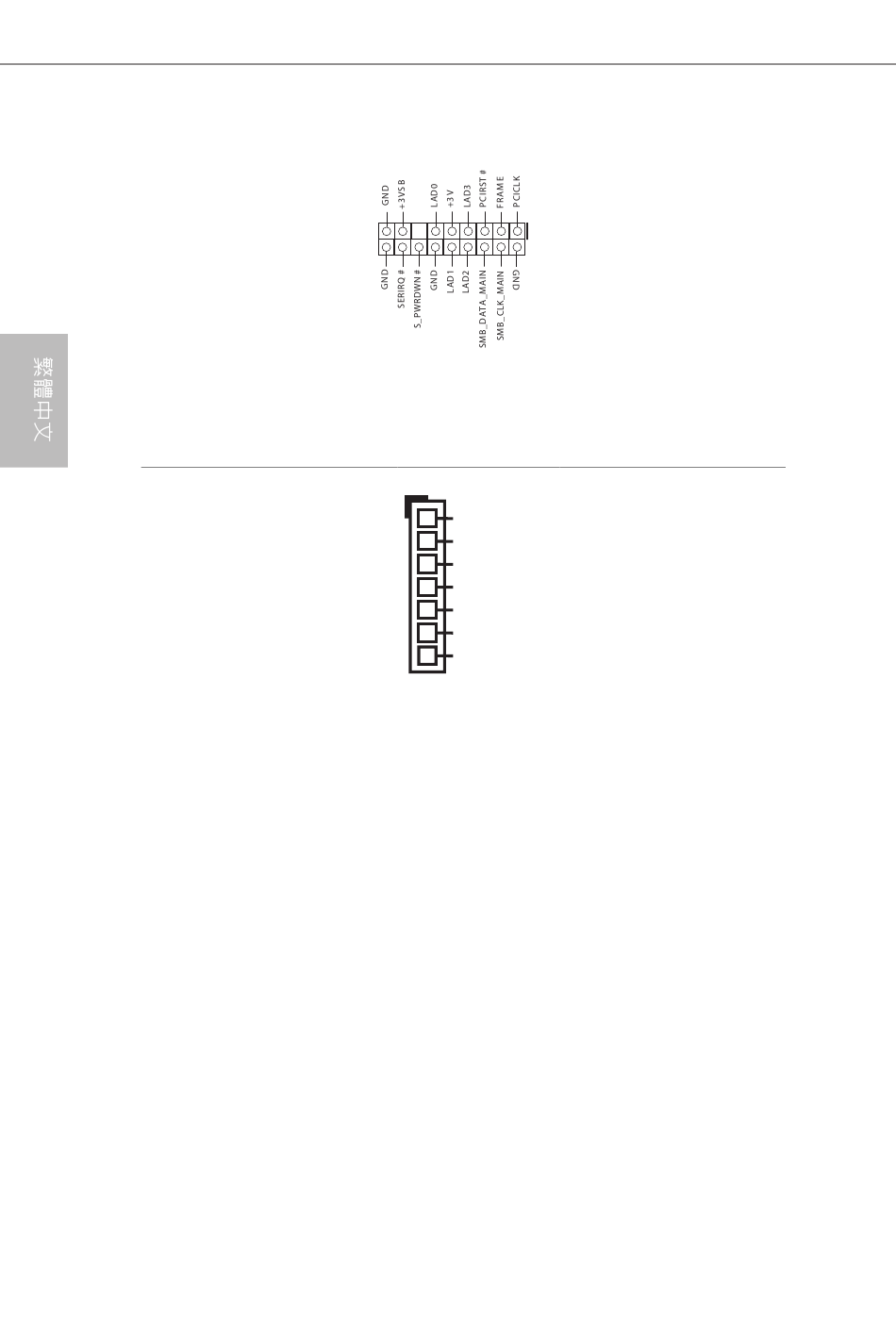

TPM 標頭
(17-pin TPMS1)
（請參閱第 1 頁，編號 44）
TM
V-Probe
(7-pin VOL_CON1)
（請參閱第 1 頁，編號 7）
208
1
1
1.0V PCH
VCCSA
VCCM
CPU GT
VCCIO
VCORE
GND
此接頭支援信賴平台模組
(TPM) 系統，可確保儲存金
鑰、數位憑證、密碼及資料
的安全。TPM 系統也能強化
網路安全、保護數位身分並
確定平台完整性。
使用者能夠測量板載
元件電壓。
PIN1:
1.0V PCH：
PCH 電壓
PIN2:
VCCSA:
CPU 系統代理程式電
壓
PIN3:
VCCM：
DRAM 電壓
：
PIN4
CPU GT：
CPU GRAPHIC 電壓
：
PIN5
CPU IO 電壓
VCCIO
:
：
PIN6
VCORE：
CPU CORE 電壓
：
PIN7
GND
