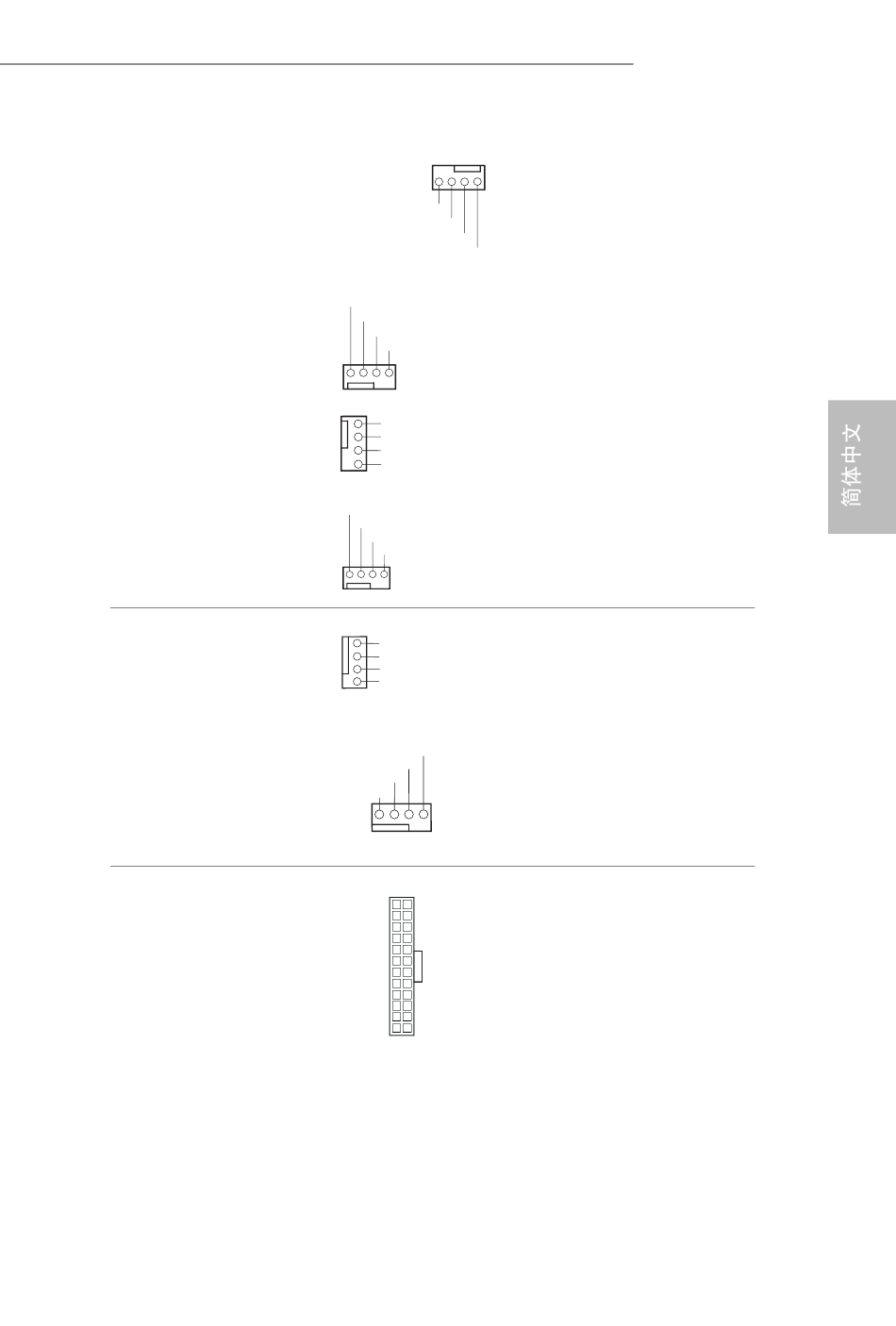

机箱风扇接口
(4 针 CHA_FAN1)
（见第 1页， 第 13 个）
(4 针 CHA_FAN2)
（见第 1页， 第 38 个）
(4 针 CHA_FAN3)
（见第 1页， 第 49 个）
（4 针 CHA_FAN4）
（见第 1 页， 第 5 个）
CPU 风扇接口
(4 针 CPU_FAN1)
（见第 1页， 第 48 个）
(4 针 CPU_FAN2)
（见第 1 页， 第 6 个）
ATX 电源接口
(24 针 ATXPWR1)
（见第 1 页，第 9 个）
FAN_SPEED_CONTROL
CHA_FAN_SPEED
FAN_VOLTAGE
GND
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
1
GND
2 FAN_VOLTAGE
CPU_FAN_SPEED
3
FAN_SPEED_CONTROL
4
FAN_SPEED_CONTROL
CPU_FAN_SPEED
FAN_VOLTAGE
GND
1 2 3 4
12 24
1 13
Z170 OC Formula
请将风扇线连接到风扇
接口并使黑线匹配接地
针脚。
此主板提供 4 针 CPU 风
扇（静音风扇）接口。如
果您打算连接 3 针 CPU
风扇，请将它连接到针
脚 1-3。
此主板提供 24 针 ATX
电源接口。要使用 20 针
ATX 电源，请沿针脚 1
和针脚 13 插接它。
189
