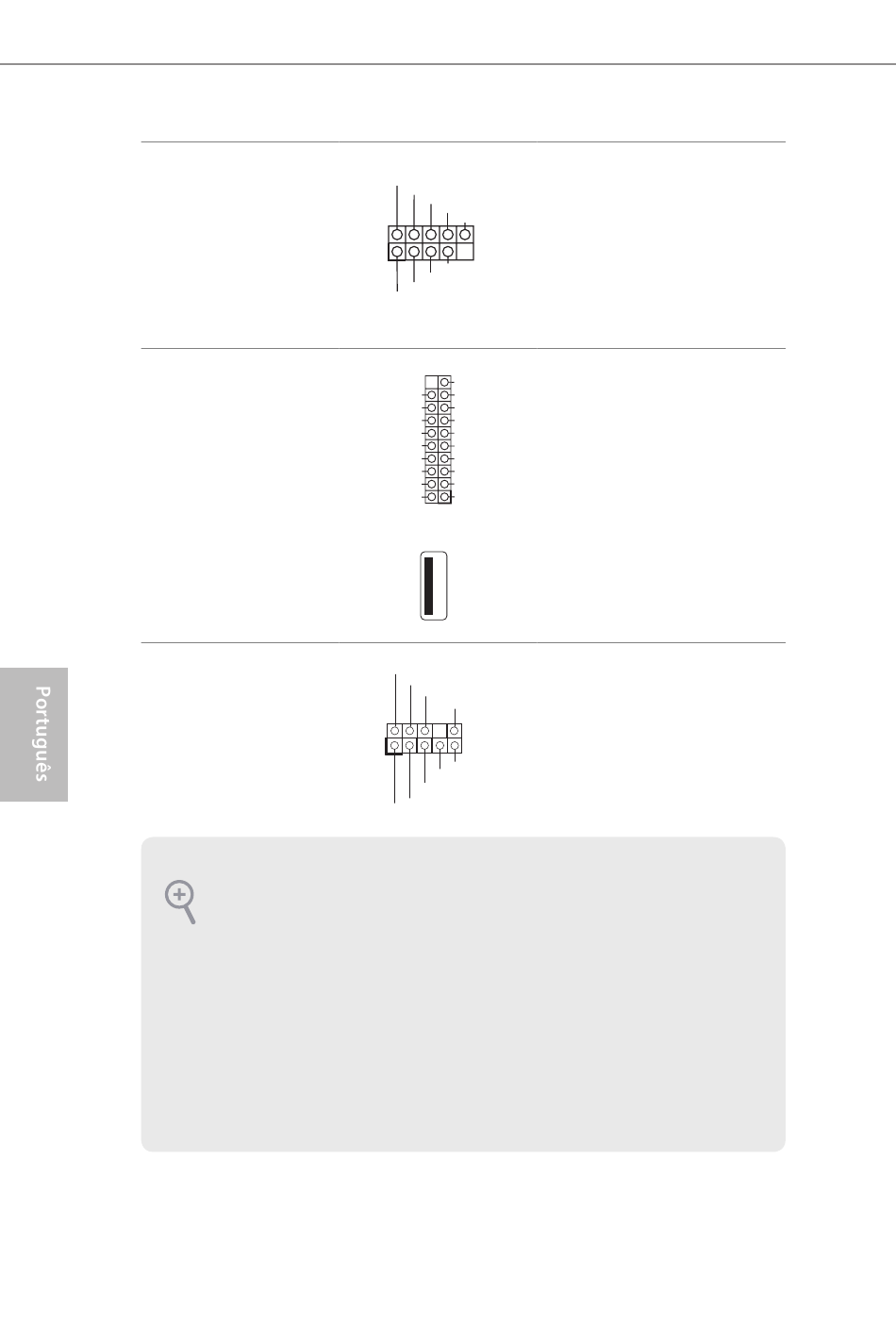

Suportes USB 2.0
(USB3_4 de 9-pinos)
(ver p.1, N.º 42)
(USB5_6 de 9-pinos)
(ver p.1, N.º 41)
Suportes USB 3.0
(USB3_5_6 de 19 pinos)
(ver p.1, N.º 11)
(USB3_7_8 de 19 pinos)
(ver p.1, N.º 12)
(USB3_9)
(ver p.1, N.º 10)
Suporte de áudio do painel
frontal
(HD_AUDIO1 de 9 pinos)
(ver p.1, N.º 47)
1. O Áudio de alta definição suporta Sensor de Adaptador, mas o fio do painel no chassi deverá
suportar HDA para funcionar corretamente. Por favor, siga as instruções no nosso manual e
no manual do chassi para instalar o seu sistema.
2. Se utilizar um painel de áudio AC'97, instale-o no terminal de áudio do painel frontal de
acordo com os passos abaixo:
A. Ligue Mic_IN (MIC) a MIC2_L.
B. Conecte o Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Conecte a ligação Terra (GND) à Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Você não precisa ligá-
los ao painel de áudio AC'97.
E. Para ativar o microfone frontal, vá à guia "Microfone Frontal" no painel de controle
Realtek e ajuste o "Volume de gravação".
124
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
Vbus Vbus
Vbus IntA_PB_SSRX-
IntA_PA_SSRX- IntA_PB_SSRX+
IntA_PA_SSRX+ GND
GND IntA_PB_SSTX-
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND IntA_PB_D-
IntA_PA_D- IntA_PB_D+
IntA_PA_D+ Dummy
1
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
Além das duas portas
USB 2.0 no painel de E/S,
existem dois suportes nesta
placa-mãe. Cada suporte
USB 2.0 pode suportar
duas portas.
Além das seis portas
USB 3.0 no painel de E/
S, existem dois suportes
e uma porta nesta placa-
mãe. Cada suporte USB 3.0
pode suportar duas portas.
Este suporte destina-se à
conexão dos dispositivos
de áudio no painel de
áudio frontal.
