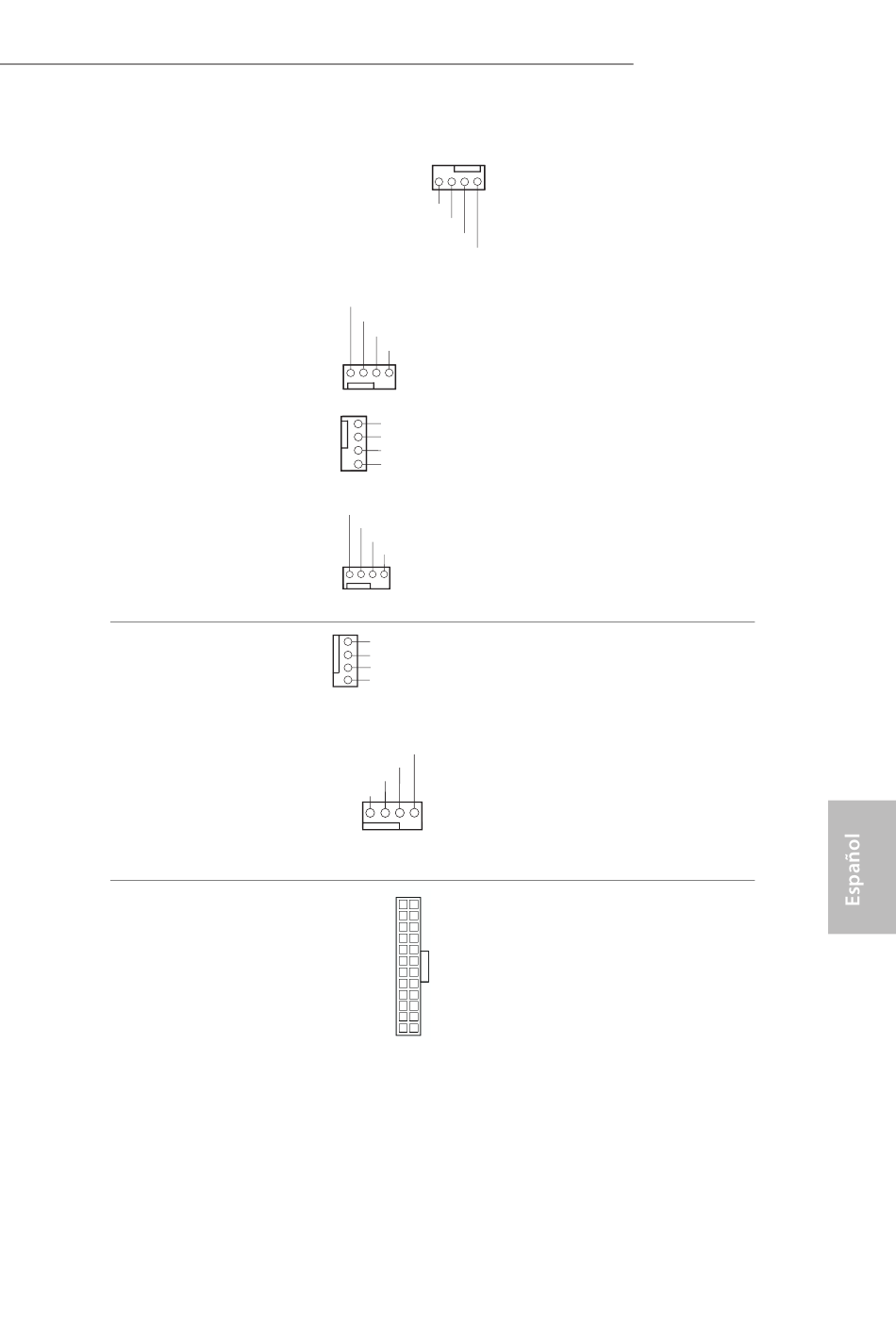

Conectores para el venti-
lador del chasis
(CHA_FAN1 de 4 pines)
(consulte la pág.1, N.º 13)
(CHA_FAN2 de 4 pines)
(consulte la pág.1, N.º 38)
(CHA_FAN3 de 4 pines)
(consulte la pág.1, N.º 49)
(CHA_FAN4 de 4 pines)
(consulte la pág.1, N.º 5)
Conectores del ventilador
de la CPU
(CPU_FAN1 de 4 pines)
(consulte la pág.1, N.º 48)
(CPU_FAN2 de 4 pines)
(consulte la pág.1, N.º 6)
Conector de alimentación
ATX
(ATXPWR1 de 24 pines)
(consulte la pág.1, N.º 9)
FAN_SPEED_CONTROL
CHA_FAN_SPEED
FAN_VOLTAGE
GND
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
1
GND
2 FAN_VOLTAGE
CPU_FAN_SPEED
3
FAN_SPEED_CONTROL
4
FAN_SPEED_CONTROL
CPU_FAN_SPEED
FAN_VOLTAGE
GND
1 2 3 4
12 24
1 13
Z170 OC Formula
Conecte los cables del
ventilador a los conectores
del ventilador y haga
coincidir el cable negro
con el pin de conexión a
tierra.
Esta placa base contiene
un conector de ventilador
(ventilador silencioso) de
CPU de 4 pines. Si tiene
pensando conectar un ven-
tilador de CPU de 3 pines,
conéctelo al Pin 1-3.
Esta placa base contiene
un conector de aliment-
ación ATX de 24 pines.
Para utilizar una toma
de alimentación ATX de
20 pines, conéctela en los
Pines del 1 al 13.
