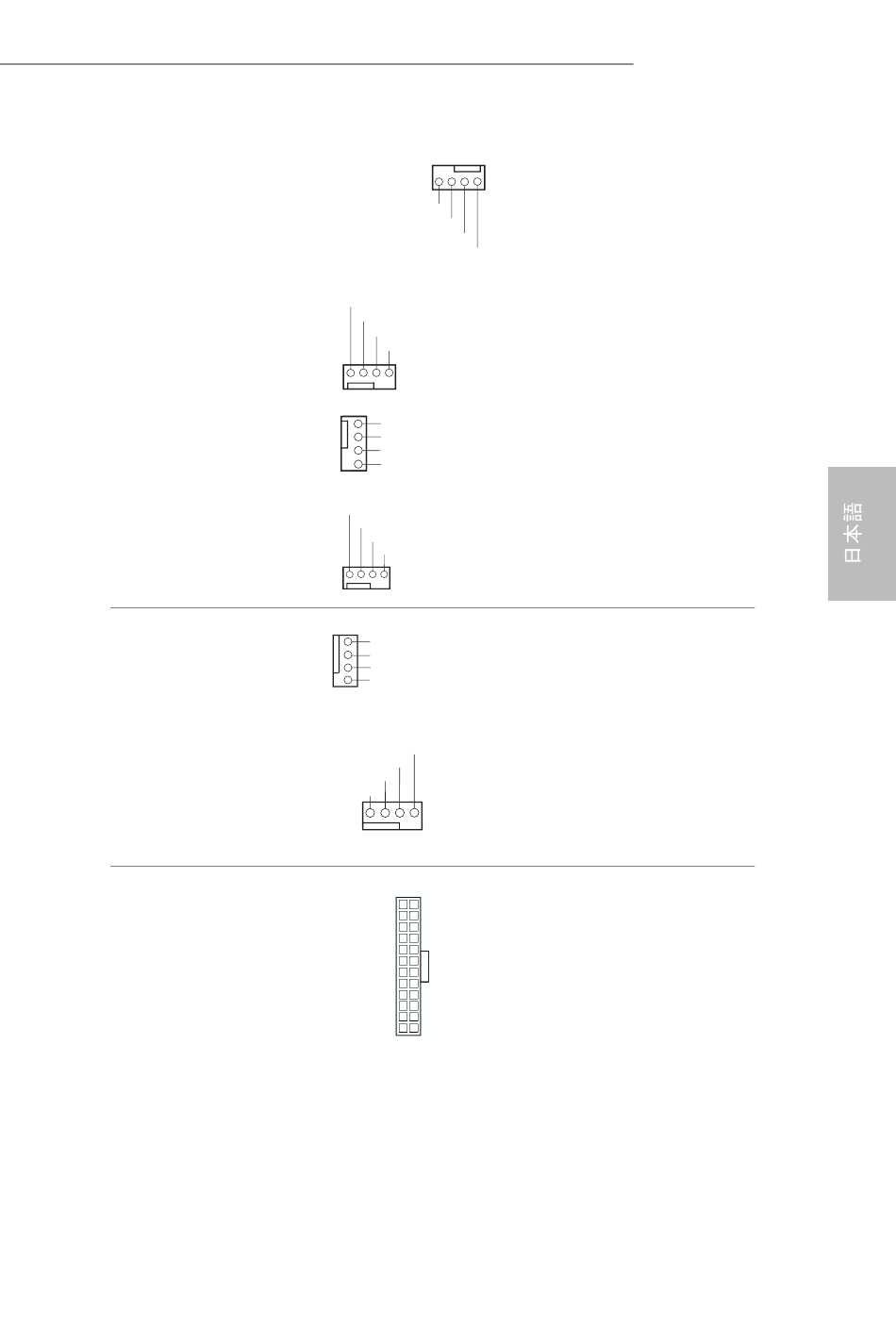

シャーシファンコネクタ
（4 ピン CHA_FAN1）
（p.1、 No. 13 参照）
（4 ピン CHA_FAN2）
（p.1、 No. 38 参照）
（4 ピン CHA_FAN3）
（p.1、 No. 49 参照）
（4 ピン CHA_FAN4）
（p.1、 No. 5 参照）
CPU ファンコネクター
（4 ピン CPU_FAN1）
（p.1、 No. 48 参照）
（4 ピン CPU_FAN2）
（p.1、 No. 6 参照）
ATX 電源コネクタ
（24 ピン ATXPWR1）
（p.1、 No. 9 参照）
FAN_SPEED_CONTROL
CHA_FAN_SPEED
FAN_VOLTAGE
GND
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
1
GND
2 FAN_VOLTAGE
CPU_FAN_SPEED
3
FAN_SPEED_CONTROL
4
FAN_SPEED_CONTROL
CPU_FAN_SPEED
FAN_VOLTAGE
GND
1 2 3 4
12 24
1 13
Z170 OC Formula
ファンケーブルはファン
コネクターに接続し、 黒線
とアースピンを合わせて
く ださい。
このマザーボードは 4 ピ
ン CPUファン （静音ファン）
コネクターを提供します。
3 ピンの CPU ファンを接
続する場合には、 ピン 1-3
に接続してく ださい。
このマザーボードは 24 ピ
ン ATX 電源コネクタを提
供します。 20 ピンの ATX
電源を使用するには、 ピ
ン 1 と 13 番に合わせて
接続してく ださい。
173
