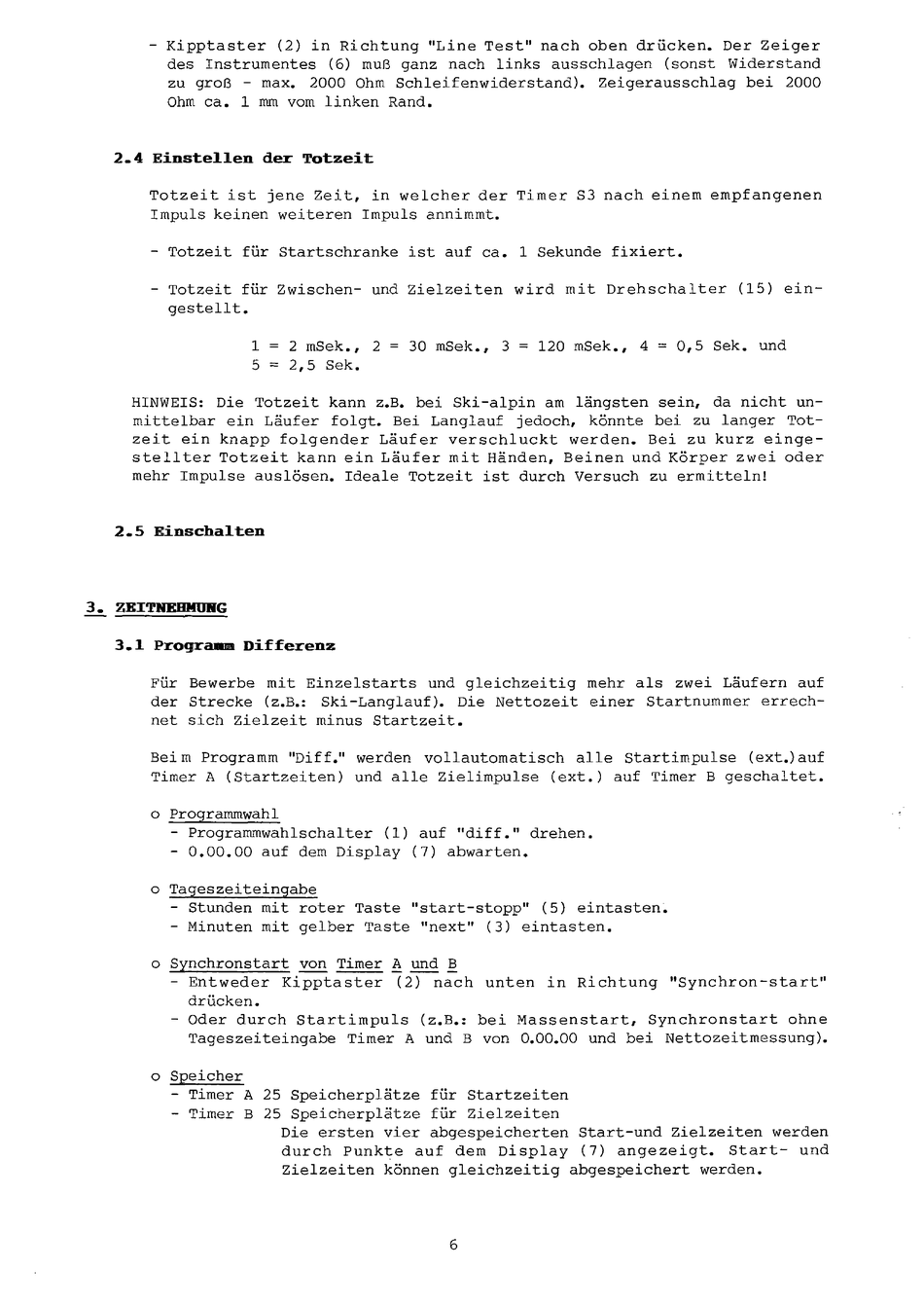

Einste11En Der Totzeit; Einscha1Ten - ALGE-Timing S3 Betriebsanleitung

- Kipptaster (2) in Richtung "Line Test" nach oben drücken. Der Zeiger
des Instrumentes (6) muß ganz nach links ausschlagen (sonst Widerstand
zu groß - max. 2000 Ohm Schleifenwiderstand). Zeigerausschlag bei 2000
Ohm ca. 1 rruu vom linken Rand.
2.4 Einste11en der Totzeit
Totzeit ist jene Zeit, in welcher der Timer S3 nach einem empfangenen
Impuls keinen weiteren Impuls annimmt.
- Totzeit für Startschranke ist auf ca. 1 Sekunde fixiert.
- Totzeit für Zwischen- und Zielzeiten wird mit Drehschalter (15) ein-
gestellt.
1
5
2 mSek., 2
2,5 Sek.
30 mSek., 3 120 mSek., 4
0,5 Sek. und
HINWEIS: Die Totzeit kann z.B. bei Ski-alpin am längsten sein, da nicht un-
mittelbar ein Läufer folgt. Bei Langlauf jedoch, könnte bei zu langer Tot-
zeit ein knapp folgender Läufer verschluckt werden. Bei zu kurz einge-
stellter Totzeit kann ein Läufer mit Händen, Beinen und Körper zwei oder
mehr Impulse auslösen. Ideale Totzeit ist durch Versuch zu ermitteln!
2.5
Einscha1ten
3. ZEITNEIDIORG
3.1 PrograJ11111 Differenz
Für Bewerbe mit Einzelstarts und gleichzeitig mehr als zwei Läufern auf
der Strecke (z.B.: Ski-Langlauf). Die Nettozeit einer Startnummer errech-
net sich Zielzeit minus Startzeit.
Beim Programm "Diff." werden vollautomatisch alle Startimpulse (ext.) auf
Timer A (Startzeiten) und alle Zielimpulse (ext.) auf Timer B geschaltet.
o Programmwahl
- Programmwahlschalter
(1)
auf "diff." drehen.
- 0.00.00 auf dem Display (7) abwarten.
o Tageszeiteingabe
- Stunden mit roter Taste "start-stopp" (5) eintasten.
- Minuten mit gelber Taste "next" (3) eintasten.
o Synchronstart von Timer
~
und
~
- Entweder Kipptaster (2) nach unten in Richtung "Synchron-start"
drücken.
- Oder durch Startimpuls (z.B.: bei Massenstart, Synchronstart ohne
Tageszeiteingabe Timer A und B von 0.00.00 und bei Nettozeitmessung).
o Speicher
- Timer A 25 Speicherplätze für Startzeiten
- Timer B 25 Speicherplätze für Zielzeiten
Die ersten vier abgespeicherten Start-und Zielzeiten werden
durch Punkte auf dem Display (7) angezeigt. Start- und
Zielzeiten können gleichzeitig abgespeichert werden.
6
