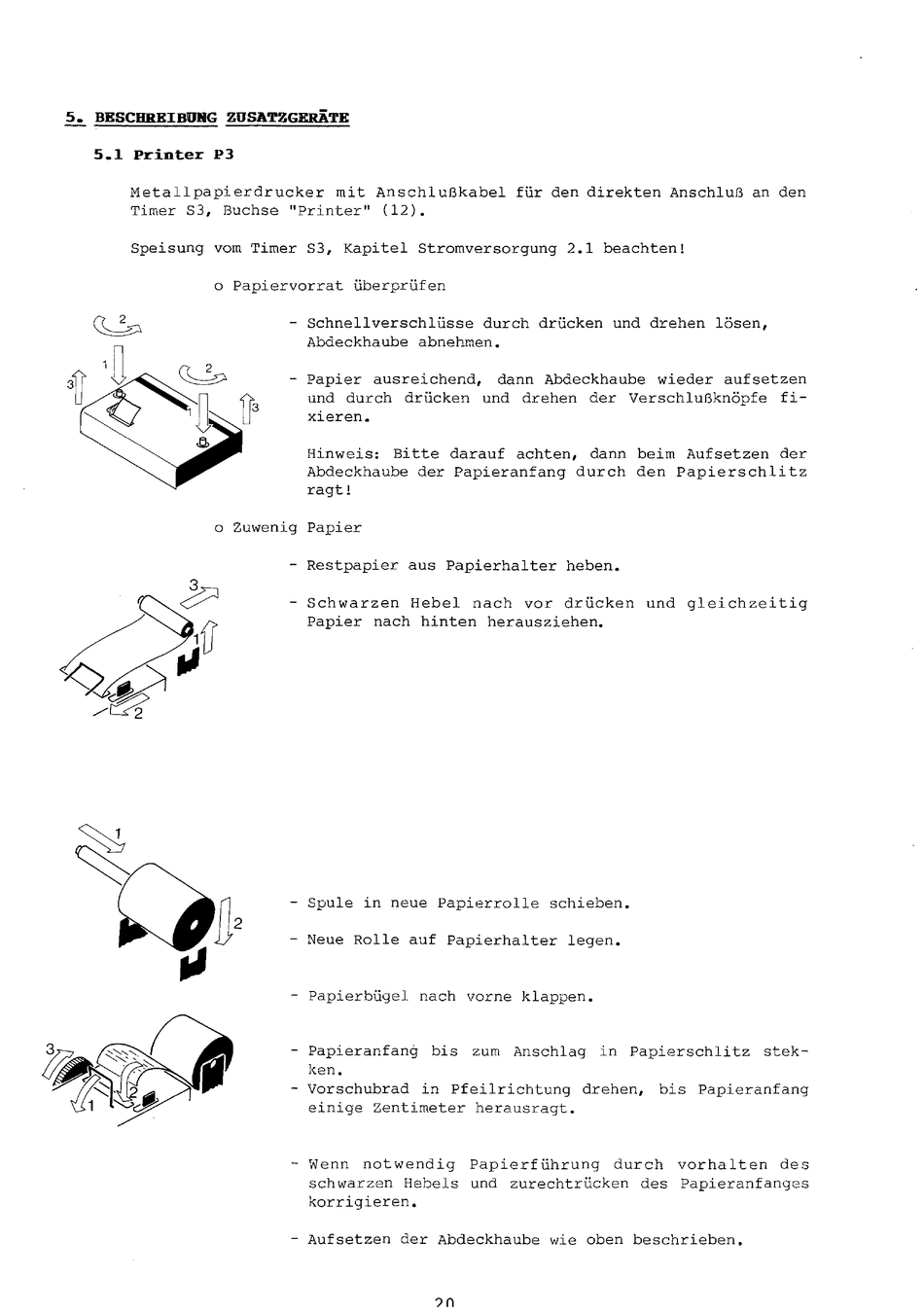

ALGE-Timing S3 Betriebsanleitung Seite 23

~
BESCBREIBUllG ZUSATZGERÄTE
5.1 Printer P3
Metallpapierdrucker mit Anschlußkabel für den direkten Anschluß an den
Timer S3, Buchse "Printer" (12).
Speisung vom Timer S3, Kapitel Stromversorgung 2.1 beachten!
o Papiervorrat überprüfen
- Schnellverschlüsse durch drücken und drehen lösen,
Abdeckhaube abnehmen.
- Papier ausreichend, dann Abdeckhaube wieder auf setzen
und durch drücken und drehen der Verschlußknöpfe fi-
xieren.
Hinweis: Bitte darauf achten, dann beim Aufsetzen der
Abdeckhaube der Papieranfang durch den Papierschlitz
ragt!
o Zuwenig Papier
- Restpapier aus Papierhalter heben.
- Schwarzen Hebel nach vor drücken und gleichzeitig
Papier nach hinten herausziehen.
- Spule in neue Papierrolle schieben.
- Neue Rolle auf Papierhalter legen.
- Papierbügel nach vorne klappen.
Papieranfang bis zum Anschlag in Papierschlitz stek-
ken.
Vorschubrad in Pfeilrichtung drehen, bis Papieranfang
einige Zentimeter herausragt.
- Wenn notwendig Papierführung durch vorhalten des
schwarzen Hebels und zurechtrücken des Papieranfanges
korrigieren.
Aufsetzen der Abdeckhaube wie oben beschrieben.
?fl
