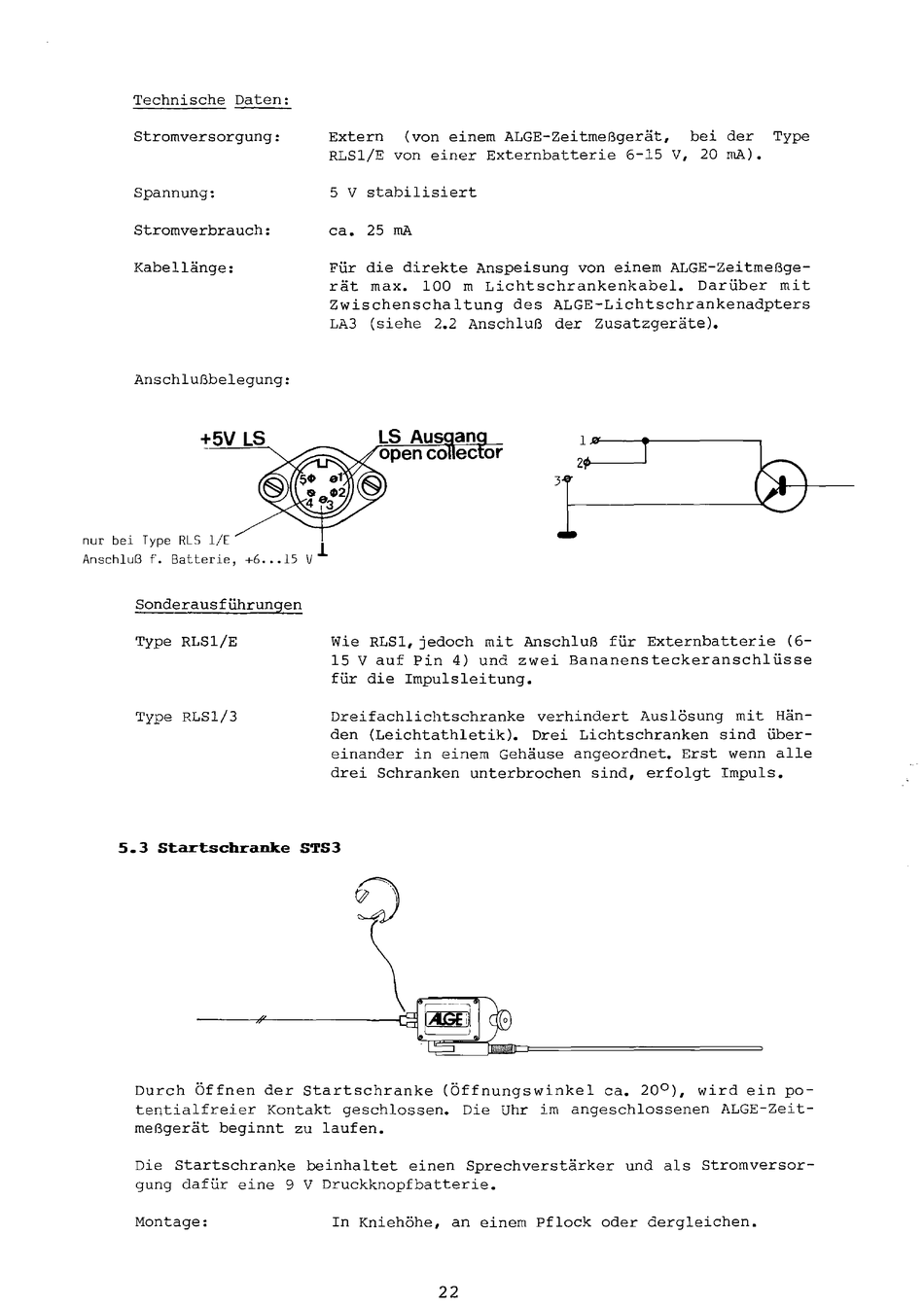

Technische Daten:
Stromversorgung:
Spannung:
Stromverbrauch:
Kabellänge:
Anschlußbelegung:
+5V LS
nur bei Type RLS l/E
Anschluß f. Batterie, +6 .•• 15 V
l
Sonderausführungen
Type RLSl/E
Type RLSl/3
Extern
(von einem ALGE-Zeitmeßgerät,
bei der
Type
RLSl/E von einer Externbatterie 6-15 V, 20 mA).
5 V
stabilisiert
ca. 25
mA
Für die direkte Anspeisung von einem ALGE-Zeitmeßge-
rät max.
100 m Lichtschrankenkabel. Darüber mit
Zwischenschaltung des ALGE-Lichtschrankenadpters
LA3 (siehe 2.2 Anschluß der Zusatzgeräte).
l~---------~
2..-------
3
Wie RLSl, jedoch mit Anschluß für Externbatterie (6-
15 V auf Pin 4) und zwei Bananensteckeranschlüsse
für die Impulsleitung.
Dreifachlichtschranke verhindert Ausl6sung mit Hän-
den (Leichtathletik). Drei Lichtschranken sind über-
einander in einem Gehäuse angeordnet. Erst wenn alle
drei Schranken unterbrochen sind, erfolgt Impuls.
5.3 Startschranke STS3
Durch Öffnen der Startschranke (Öffnungswinkel ca. 20°), wird ein po-
tentialfreier Kontakt geschlossen. Die Uhr im angeschlossenen ALGE-Zeit-
meßgerät beginnt zu laufen.
Die Startschranke beinhaltet einen Sprechverstärker und als Stromversor-
gung dafür eine 9 V Druckknopfbatterie.
Montage:
In Knieh6he, an einem Pf lock oder dergleichen.
22
