o Anschluß an Externbatterie 12V und ca. 5Ah. Das passende Batteriean-
schlußkabel wird auf Wunsch geliefert. Wegwerfbatterien als Stütz-
batterien einsetzen!
Kabel 005-02

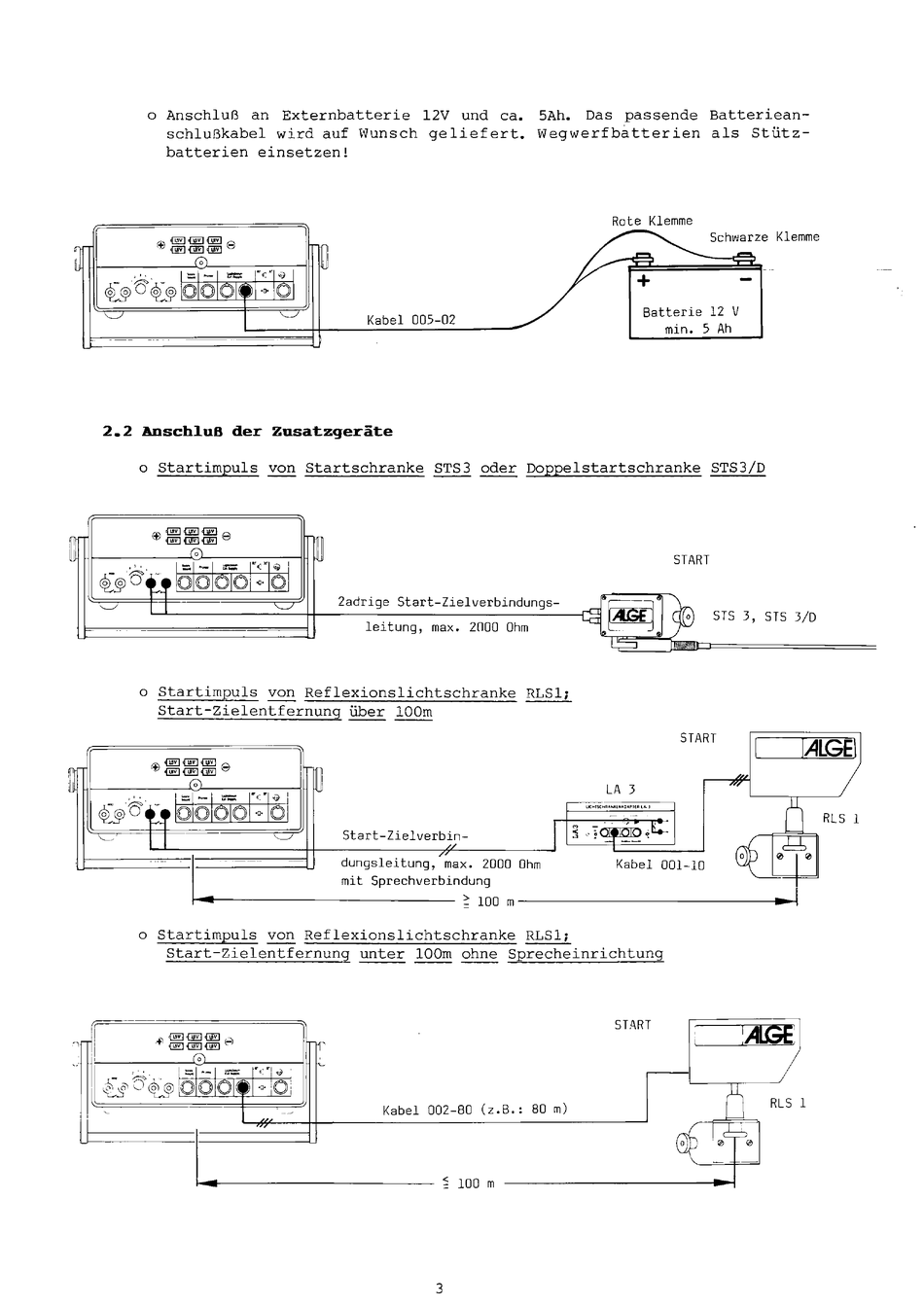

2.2 Ansch1u8 der Zusatzgeräte
Rate Klemme
Batterie 12 V
min. 5 Ah
o Startimpuls von Startschranke STS3 oder Doppelstartschranke STS3/D
-
,~'
~§lo
2adrige Start-Zielverbindungs-
leitung, max. 2000 Ohm
o Startimpuls von Reflexionslichtschranke RLSl;
Start-Zielentfernung über lOOm
START
STS 3, STS 3/D
START
!ALGE\
LA 3
Start-Zielverbin-
dungsleitung, max. 2000 Ohm
Kabel 001-10
mit Sprechverbindung
i - - - - - - - - - - - - - - - - -
~
100
m _ _ _ _ _ _ _ _ _ _ _ _ _ _
___,~
o Startimpuls von Reflexionslichtschranke RLSl;
Start-Zielentfernung unter lOOm ohne Sprecheinrichtung
ST.l\RT
Kabel 002-80 (z.B.: 80 m)
i-1„„._ ___________
<
100 m
3
~Al.GE
RLS l
RLS l
