5.3

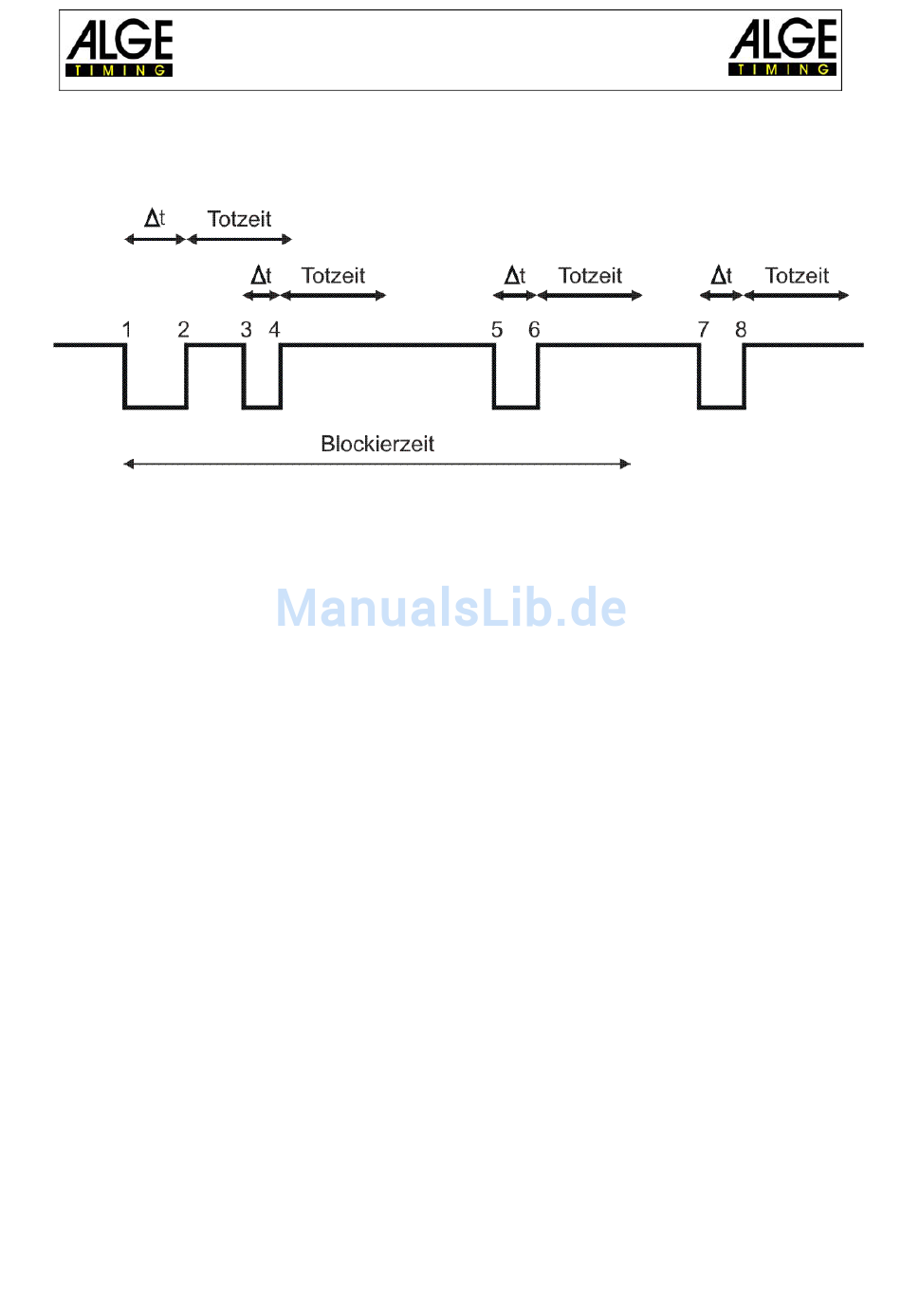

Schematische Darstellung von Totzeit und Blockierzeit

Zeitmesskanal wird ausgelöst
et
1 Zeitmesskanal wird ausgelöst – gültige Zeit wird gespeichert – Blockierzeit beginnt zu
laufen
2 Ende des Impulses – Totzeit beginnt zu laufen
3 Zeitmesskanal wird innerhalb der Totzeit ausgelöst – keine Impulsauslösung
4 Ende des Impulses – Totzeit beginnt erneut zu laufen
5 Zeitmesskanal wird innerhalb der Blockierzeit ausgelöst – ungültige Zeit wird
gespeichert, jedoch nicht gedruckt
6 Ende des Impulses – Totzeit beginnt zu laufen
7 Zeitmesskanal wird ausgelöst – gültige Zeit wird gespeichert – Blockierzeit beginnt zu
laufen
