3 Anschlüsse der SU3

Die SU3 hat drei Buchsen, um sie mit anderen Geräten zu verbinden.

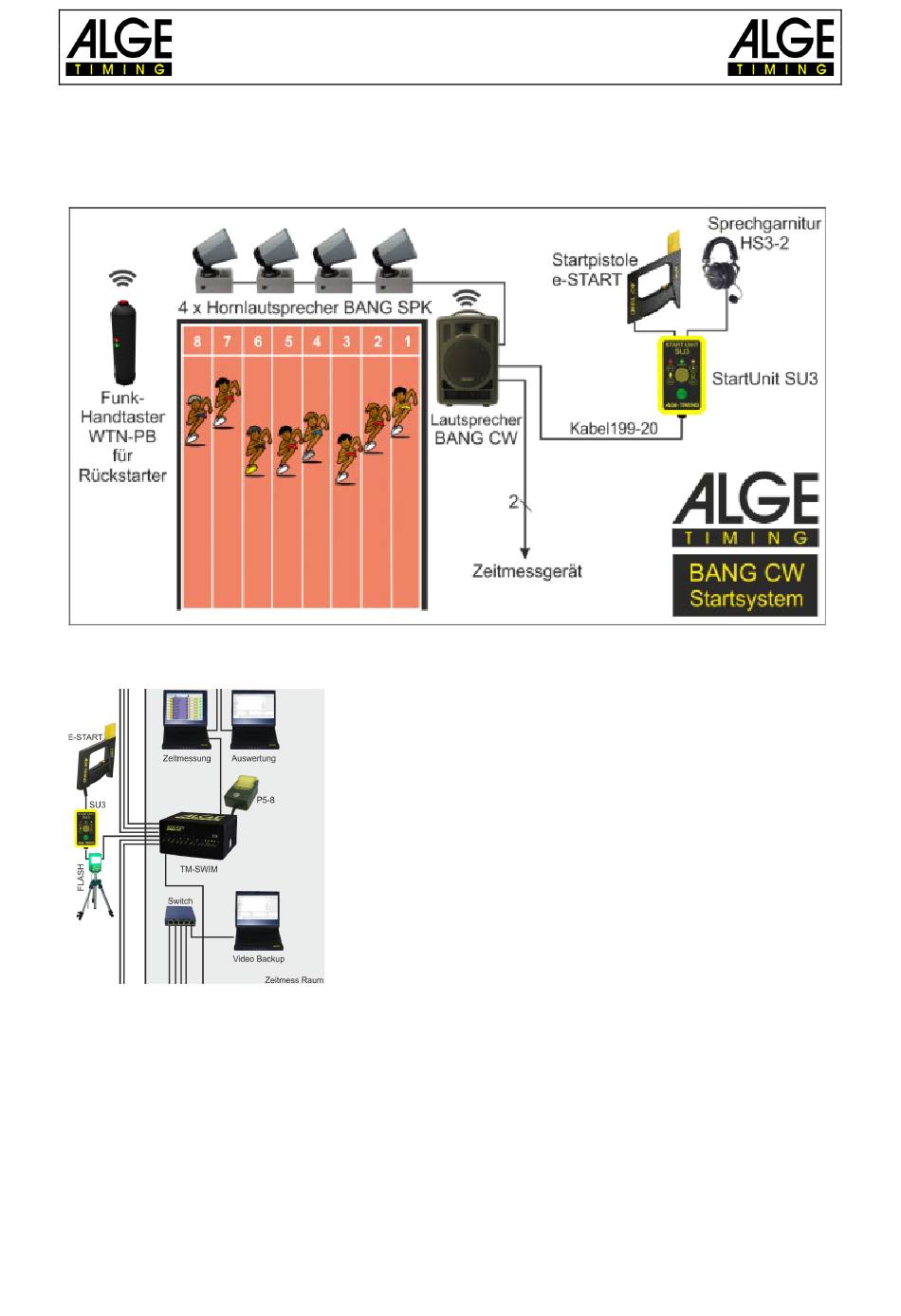

Beispiel für Leichtathletik:

Beispiel für Schwimmen:

3.1

DIN-Anschluss für das Startsignal (10)

Verbinden Sie ein externes Startgerät wie einen E-Start oder Startmikrofon SM8.

3.2

DIN-Anschluss für die Kopfhörer (11)

Verbinden Sie Kopfhörer, um Durchsagen an die Athleten zu machen oder mit dem Zeitmes-

ser zu sprechen. Wenn Kopfhörer angeschlossen sind schaltet das interne Mikrofon automa-

tisch aus.

3.3

Buchse für BANG oder Zeitmessgerät (12)

Verwenden Sie das Kabel 199-xx, um die SU3 mit dem BANG, BANG CW oder dem Zeit-

messgeräte zu verbinden. (z. B. TimeManager, TM-SWIM oder StartJudge).
