Wireless Timing Network WTN-DB
3
Bedienung
3.1 Anschließen des WTN-DB an der Anzeigetafel
4-poligen Amphenolstecker des WTN-DB in die Amphenolbuchse der ALGE-
TIMING Anzeigetafel (z. B. D-LINE, GAZ5) einstecken.
3.2 Befestigen des WTN-DB an der Anzeigetafel
Das WTN-DB hat eine Klemme, damit man es an der Anzeigetafel befesti-
gen kann.
•
Schraube des WTN-DB öffnen
•

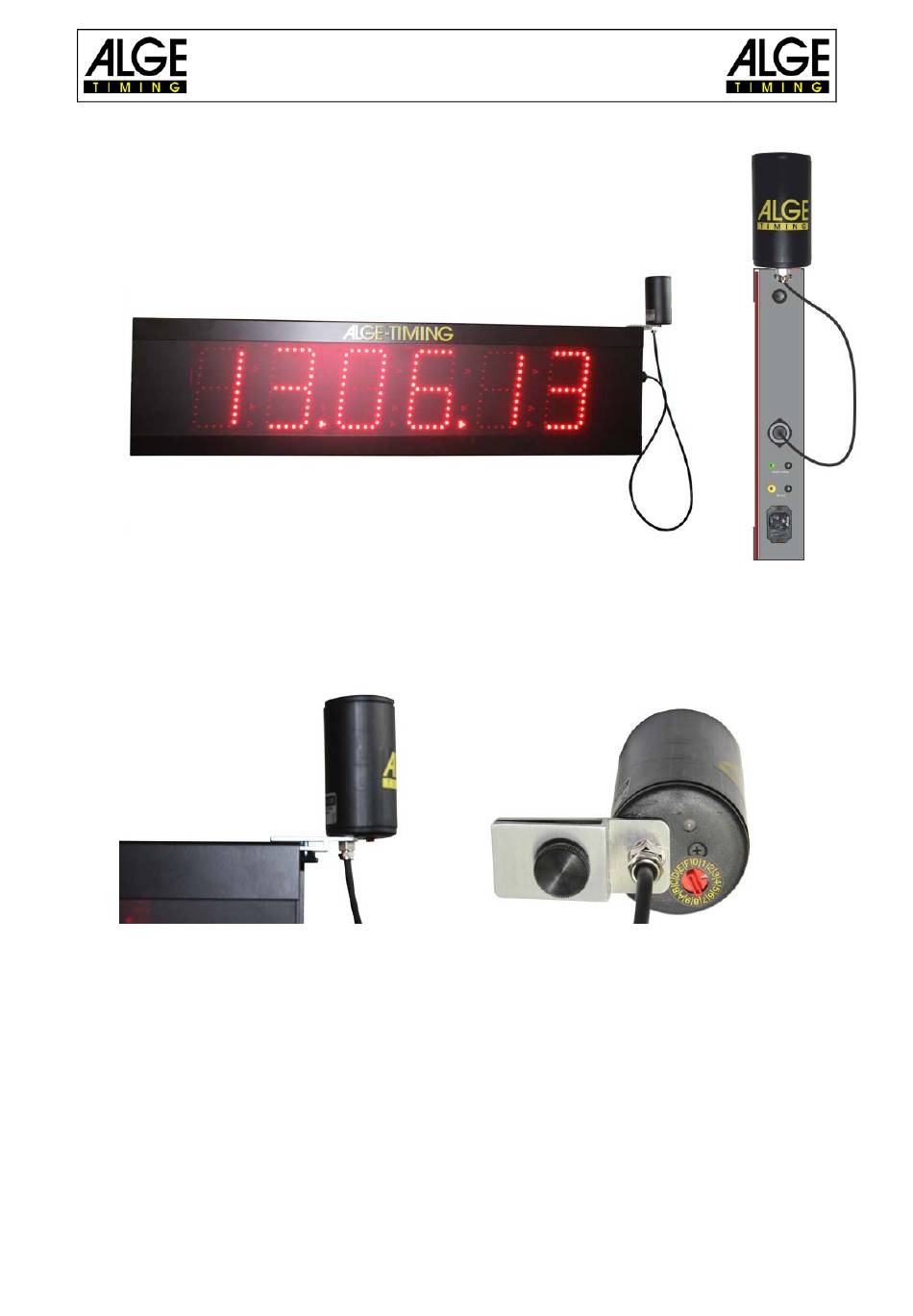

Das WTN-DB auf der Seite an das Gehäuse der Anzeigetafel stecken (siehe
Bild)
•
Schraube des WTN-DB zudrehen
Achtung:
WTN-DB immer so befestigen, dass das Kabel nach unten gerichtet ist. Der Rotations-
schalter muss sich immer auf der vom Regen abgewandten Seite befinden, damit das
Wasser nicht in das WTN-DB hineinkommt. Wird das WTN-DB falsch montiert, kann es
durch Wasser beschädigt werden.
3.3 Stromversorgung
Das WTN-DB wird direkt von der Anzeigetafel gespeist. Beim Einschalten blinkt die
LED (neben Drehschalter).
3.4 Ein- bzw. Ausschalten des WTN-DB
Es ist nicht notwendig das WTN-DB ein- bzw. auszuschalten. Dies erfolgt automatisch,
wenn das Gerät an der Anzeigetafel angeschlossen wird. Das WTN-DB hat keine in-
terne Batterie.
