Computeranschluß - Alge-Timing S3 Betriebsanleitung

Speisung:
Stromverbrauch:
Intern mit 6x UM - 1 Alkali oder 6x SAFT VR4D (bei
Druckeranschluß), Umschaltung auf Ladewiderstand mög-
lich.
Extern mit 12V Batterie oder 9-16V oder ALGE-Netz-
Ladegerät.
Bei 7,5 - 16 V ca. 0,1 A.

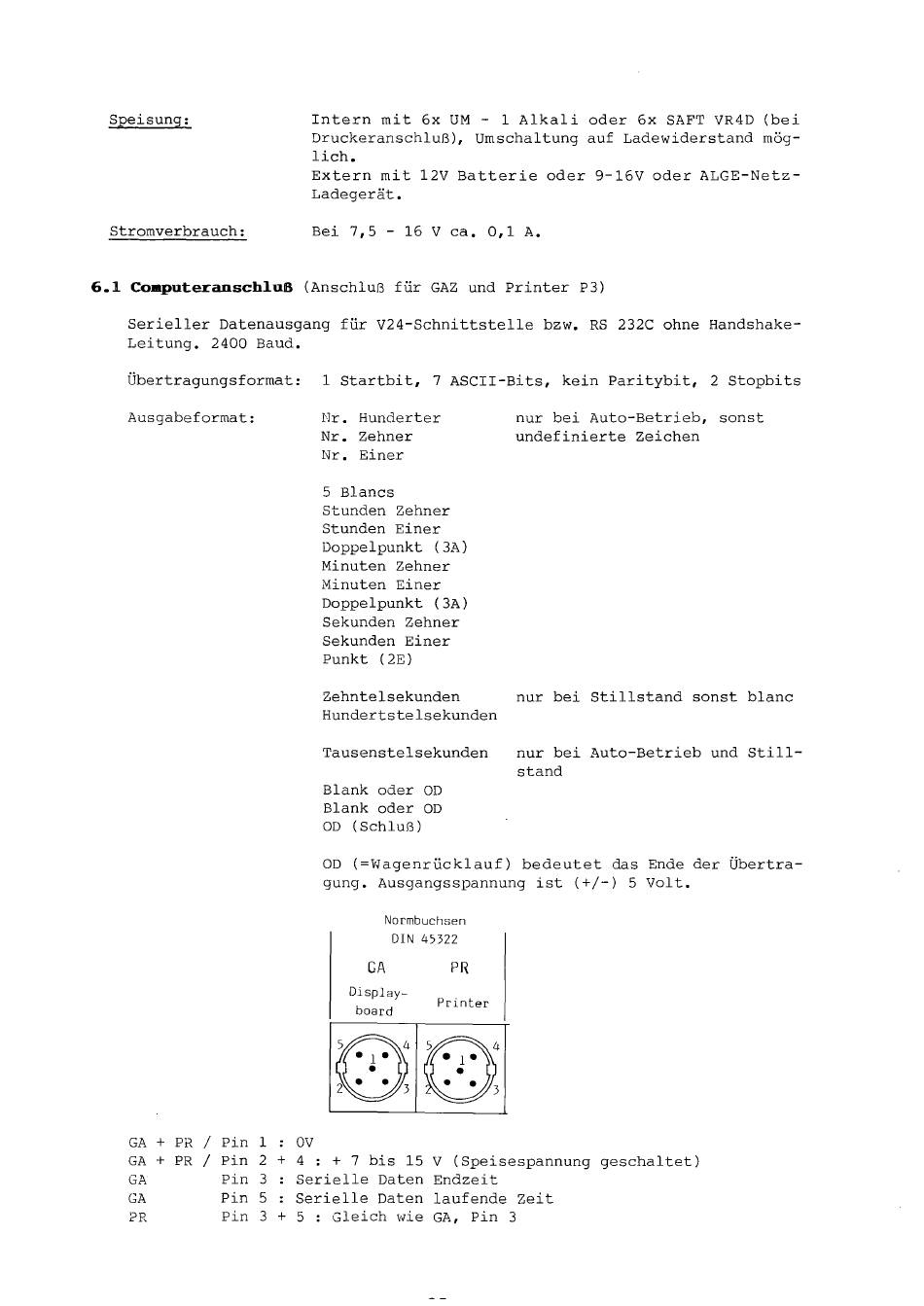

6.1 Computeranschluß
(Anschluß für GAZ und Printer P3)
Serieller Datenausgang für V24-Schnittstelle bzw. RS 232C ohne Handshake-
Leitung. 2400 Baud.
Übertragungsformat: 1 Startbit, 7 ASCII-Bits, kein Paritybit, 2 Stopbits
Ausgabeformat:
GA + PR
/ Pin 1
GA + PR
/
Pin 2 +
GA Pin 3
GA
Pin 5
PR Pin 3 +
ov
4
:
Nr. Hunderter
Nr. Zehner
Nr. Einer
5 Blancs
Stunden Zehner
Stunden Einer
Doppelpunkt (3A)
Minuten Zehner
Minuten Einer
Doppelpunkt (3A)
Sekunden Zehner
Sekunden Einer
Punkt (2E)
Zehntelsekunden
Hundertstelsekunden
Tausenstelsekunden
Blank oder OD
Blank oder OD
OD (Schluß)
nur bei Auto-Betrieb, sonst
undefinierte Zeichen
nur bei Stillstand sonst blanc
nur bei Auto-Betrieb und Still-
stand
OD (=Wagenrücklauf) bedeutet das Ende der Übertra-
gung. Ausgangsspannung ist (+/-) 5 Volt.
Normbuchsen
DIN
45322
GA
Display-
board
504
• l •
2 • • • 3
+ 7 bis 15
PR
Printer
0
V (Speisespannung geschaltet)
Serielle Daten Endzeit
Serielle Daten lauf ende Zeit
5
:
Gleich wie GA, Pin 3
