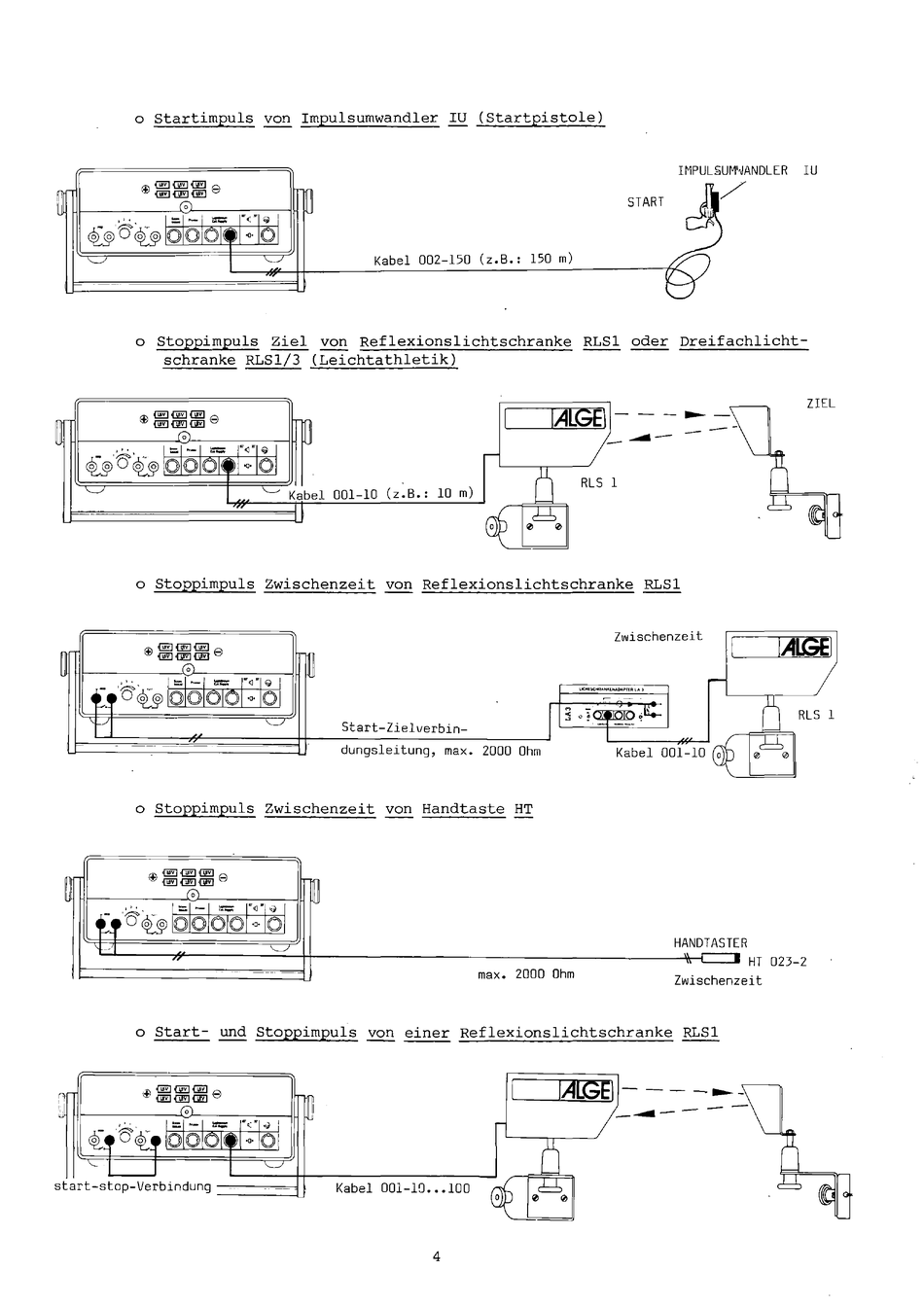

ALGE-Timing S3 Betriebsanleitung Seite 7

o Startimpuls von Impulsumwandler IU (Startpistole)
IMPULSUM~ANDLER
IU
START
Kabel 002-150 (z.B.: 150 m)
o Stoppimpuls Ziel von Reflexionslichtschranke RLSl oder Dreifachlicht-
schranke RLSl/3 (Leichtathletik)
!ALGE\------
.......
-
RLS 1
o Stoppimpuls Zwischenzeit von Reflexionslichtschranke RLSl
ZIEL
Zwischenzeit
IALGEI
RLS
1
Start-Zielverbin-
dungsleitung, max. 2000 Ohm
o Stoppimpuls Zwischenzeit von Handtaste HT
HANDTASTER
._.~~~"#'-~~~~~~-tt-~~~~~~~~~~~~~~~~~~
HT 023-2
max. 2000 Ohm
Zwischenzeit
o Start- und Stoppimpuls von einer Reflexionslichtschranke RLSl
/ALGE\ - - - ----
_
.......
- - - -
Kabel 001-10 ••• 100
4
